PreamP DA - czyli zupełnie nowy przedwzmacniacz z Aktywną korekcją RIAA

[pablos]

Na prośbę kolegi Pablosa pokazuję jak wymienić opampy:

Dzięki Jacek. Drogą eliminacji by się doszło do tego, ale tak to kurde nawet wiem od której skrzynki zacząć
Wzmacniacze zamówione
Dzięki za wyjaśnienie problemu z szumem

[TomekT]

Jaculek, czy to dotyczy równiż PreamPa Combo, któr mam?

[Jaculek]

Można, bo superregulator jest tam ten sam. Nie wiem tylko czy to coś zmieni

[TomekT]

No to nie ruszam. Jest superancko. A lepsze jest wrogiem dobrego

[Jaculek]

Przedwzmacniacz jednak wrócił do mnie. Darkman zmienił koncepcję i już go nie potrzebuje. Wystawiłem go (znaczy przedwzmacniacz a nie Darkmana ) na giełdzie:
viewtopic.php?f=59&t=21694

[Jaculek]

Darkman zechciał podzielić się wrażeniami z odsłuchów we wspomnianym wyżej dziale sprzedażowym: viewtopic.php?p=465670#p465670
Dzięki!

[Jaculek]

Nie miałem co robić to sobie zlutowałem i uruchomiłem

Jak będzie jaki chętny to szybciej dostanie

[Jaculek]

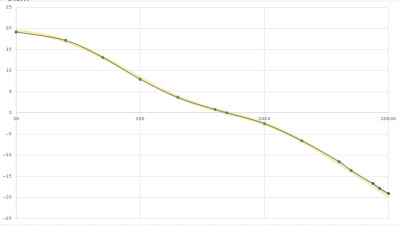

Postanowiłem sprawdzić jak tam moje "wyroby" pracują w rzeczywistości a nie w symulacji. Innymi słowy sprawdzić charakterystykę przenoszenia. Sprawa nie jest prosta, bo wzmocnienie dla 20Hz jest prawie 100x większe niż dla 20kHz. Nie mam też żadnego dedykowanego sprzętu pomiarowego. Postanowiłem użyć komputera jako generatora sinusa i oscyloskopu do pomiaru poziomu sygnału przed i za przedwzmacniaczem. Niestety to co generuje komputer okazało się dla niskich poziomów sygnału strasznie zaśmiecone, więc między komputer a przedwzmacniacz wstawiłem potencjometr do regulacji poziomu sygnału wyjściowego. Dodatkowo w oscyloskopie włączyłem filtr dolnoprzepustowy ograniczający śmieci. Oscyloskop mierzyły poziom sygnału RMS. Pomiary nie są bardzo precyzyjne ale wystarczające, by dać pogląd jak charakterystyka trzyma się założeń. Poniżej uzyskane wyniki z nałożoną teoretyczną charakterystyką RIAA

Kolor bladopomarańczowy to krzywa teoretyczna z trzema stałymi czasowymi (75us, 318us i 3180us), ciemna linia to wynik pomiarów PreamPa DA (tu krzywa ma 4 stałe czasowe: 7,5us, 75us, 318us i 3180us stąd chyba to lekkie odbicie do góry na końcu charakterystyki). Chyba nie wygląda to źle

[Wojtek]

Jest kreska? Jest.
