Ortofon Concorde 10/20/30 i specjalna przeciwwaga

[Wojtek]

Generatory później znane jako Ortofon OM na początku debiutowały w formie zintegrowanych (jako headshell SME) i lekkich wkładek Ortofon Concorde. Dzisiaj pewnie większość kojarzy je z serią wkładek klubowych/DJskich bo w latach '90tych Ortofon zdecydował się wykorzystać formę Concorde do tego typu produktów, ale oryginalnie były to jak najbardziej wkładki klasy HiFi wysokich lotów.

Były zaprojektowane przez Ortofona z myślą o bardzo lekkich ramionach SME, stąd wagowo wszystko się zgadzało bez większych kombinacji.
Natomiast chcąc poszerzyć nieco zastosowanie swoich nowych wkładek, Ortofon zaczął pakować je razem ze specjalną przeciwwagą, dedykowaną przede wszystkim do popularnych ramion japońskich, tak by dało radę te wkładki w ogóle wyważyć bez konieczności dociążania samej wkładki.

Jako że ów specjalna przeciwwaga to towar dość deficytowy i ciężko znaleźć w sieci info o masie tego elementu tak by ktoś mógł sobie wytoczyć własny egzemplarz, zakładam ten wątek by ta informacja była łatwo dostępna.

Masa ów przeciwwagi, razem z plastikową śrubką blokującą, to 65.1g

[Wojtek]

Jeszcze taka ciekawostka - współczesne Concorde'y mają sztywny overhang odpowiadający Technicsowemu ustawieniu fabrycznej geometrii.
Natomiast stare Concorde'y mają wbudowaną regulację overhang.
Widać na zdjęciu powyżej mikro otwór na dachu wkładki blisko kołnierza - to śruba regulacyjna.

[zic10]

regulację overhang

Dzięki dobry człowieku, warto też dodać, że oprócz overhangu azymut tez we wkładce da się regulować

[Wojtek]

Jak zawsze przy tego typu regulacjach, śruba odblokowuje cały kołnierz, więc regulacja jest możliwa w dwóch osiach, owszem.

[Bacek]

A te ULMy jakoś były oznaczone? Bo nie mogę znaleść. Jedynie że były super lekkie bo 6,5g. Natomiast np stare Ortofon STD - 15g czyli 3.5g mniej niż współczesne.

[Wojtek]

A te ULMy jakoś były oznaczone?

ULMy? To nomenklatura Dualowska bardziej, "inne" wkładki.
Oznaczone w jakim sensie?

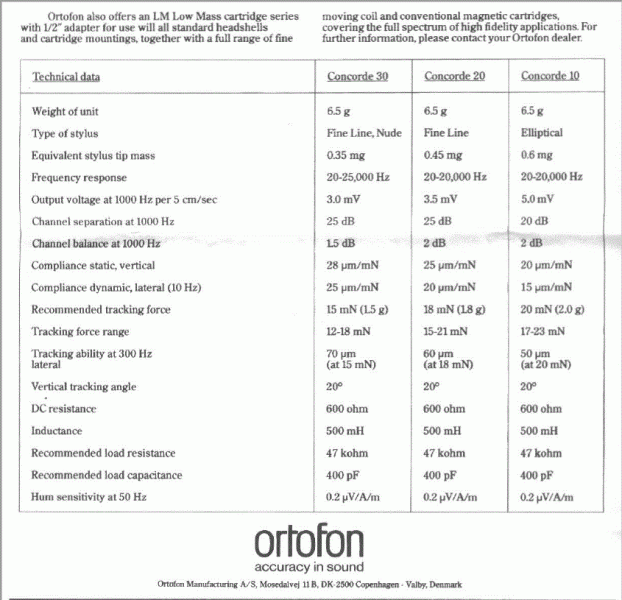

Na body zintegrowanej wkładki jest napis Concorde 10/20/30.
Później Ortofon zrezygnował z podawania numerków na body wkładki.

Natomiast np stare Ortofon STD - 15g czyli 3.5g mniej niż współczesne.

"Stary" STD wyszedł mniej więcej w tym samym czasie co pierwsze Concorde'y i nie było to nic innego jak Concorde 10 w cięższej budzie.

Obok Concorde'ów pojawiły się modele LM (Low Mass) pod mocowanie 1/2''.
Nie miały ciężarka w daszku więc ważyły tylko 2.5g (OM z ciężarkiem ma 5g masy).
LM były też nieco niższe od późniejszych OM. Różniły się też konstrukcją igieł i parametrami generatora.

[Bacek]

ULMy? To nomenklatura Dualowska bardziej, "inne" wkładki.
Oznaczone w jakim sensie?

Na body zintegrowanej wkładki jest napis Concorde 10/20/30.

W sensie czy była tylko jedna wersja Concorde 10/20/30 ważąca 6.5 g czy może dwie cięższa lżejsza? Bo po sieci różnie piszą.

Poza tym jak by tylko była 6.5 g to po co ta przeciwwagą skoro to lżej niż wiekszość headshelli i to b z wkładki?

[Wojtek]

Tylko jedna. Wszystkie późniejsze Concorde'y już były cięższe.
Fakt faktem ta seria modelowa skończyła się dopiero w 1986.
Ortofon mocno stawiał na ultra-lekkie ramiona, ale że ta koncepcja ostatecznie nie przyjęła się to byli zmuszeni zreflektować się.

Poza tym jak by tylko była 6.5 g to po co ta przeciwwagą skoro to lżej niż wiekszość headshelli i to b z wkładki?

Po to żeby w ogóle dało się wyważyć na nie-ultra lekkim ramieniu? A te z mocowaniem SME zwykle nie były bardzo lekkie i fabryczne przeciwwagi nie były kompatybilne z tak małą masą.
To przeciwny problem względem montażu sztywnych MC gdzie trzeba dodatkowy ciężarek dołożyć by dało się wyważyć koszyk z wkładką

[Bacek]

Poza tym jak by tylko była 6.5 g to po co ta przeciwwagą skoro to lżej niż większość headshelli i to b z wkładki?

Po to żeby w ogóle dało się wyważyć na nie-ultra lekkim ramieniu?

Ok to tego że ona jest lżejsza od standardowych chyba nie załapałem.

[Wojtek]

Tak obrazowo - nowa wkładka AT-VM740ML waży 8g.
Sama wkładka z igłą.

Jeden z moich najlżejszych koszyków pod gniazdo SME i mocowanie 1/2'' (Audionix CS-6) waży 6g.

A tu mamy koszyk, wkładkę, igłę... i całość waży 6.5g

[Bacek]

Sure, różnica ogromna. Jak by AT OC9/III wyszła w takiej wersji to nawet była by szansa na rezonans w okolicy 10Hz.

Swoją drogą mieli tez "Concorde" w wersji MC. Udało im się wcisnąć całą wkładkę w coś co w MM było tylko igłą.

[Wojtek]

Zgadza się, były Concorde'y MC przez jakiś czas

Prawie wszystkie wkładki MC które miały jako ficzer "wymienną igłę" miały tak na prawdę wymienny cały zespół generatora z igłą.
Kłopot w tym że dzisiaj już nikt się w to nie bawi

[zelazny]

Czy seria Concorde to były, są głównie wkładki didżejskie?
Bo rozumiem, że łatwo, wygodnie jest ustawiać igłę w rowku z uwagi na to zwężenie.
Tak pytam.

[Wojtek]

Nie. Napisałem o tym na początku. Pierwotnie to były stricte wkładki HiFi.
Później w 90s i dalej wypuścili wersje klubowe. Są one nadal dostępne w ofercie.

Dopiero niedawno przywrócili model Concorde Century który znów jest HiFi.
Tak jakby duchowy następca starego modelu Concorde 30. I tu i tu była/jest igła FineLine.

[Bacek]

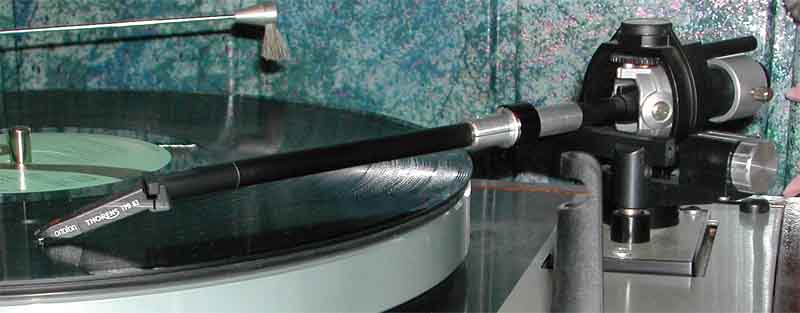

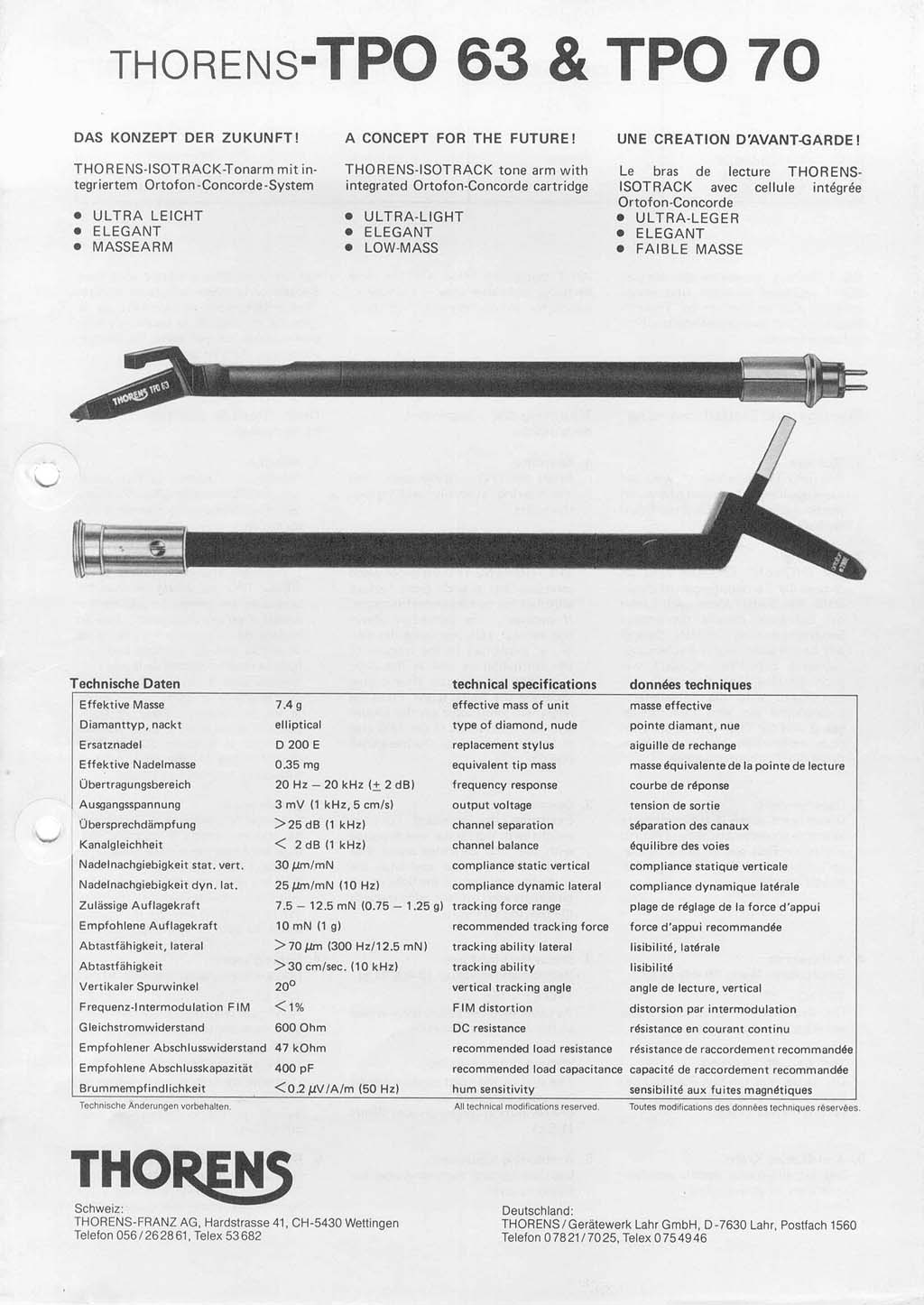

No to kolejna Concordo-podobna ciekawostka. Rurka to ramienia Thorensa ze zintegorwanym Concordem - TPO63, waga wkładki 4.5g masa efektywna całości 7.5g
