Preamp na wzór EAR-834

[szczepan_def]

Cześć....
1. Mistrzostwa Europy LE 2024
2. Dziś 2 brązowe medale

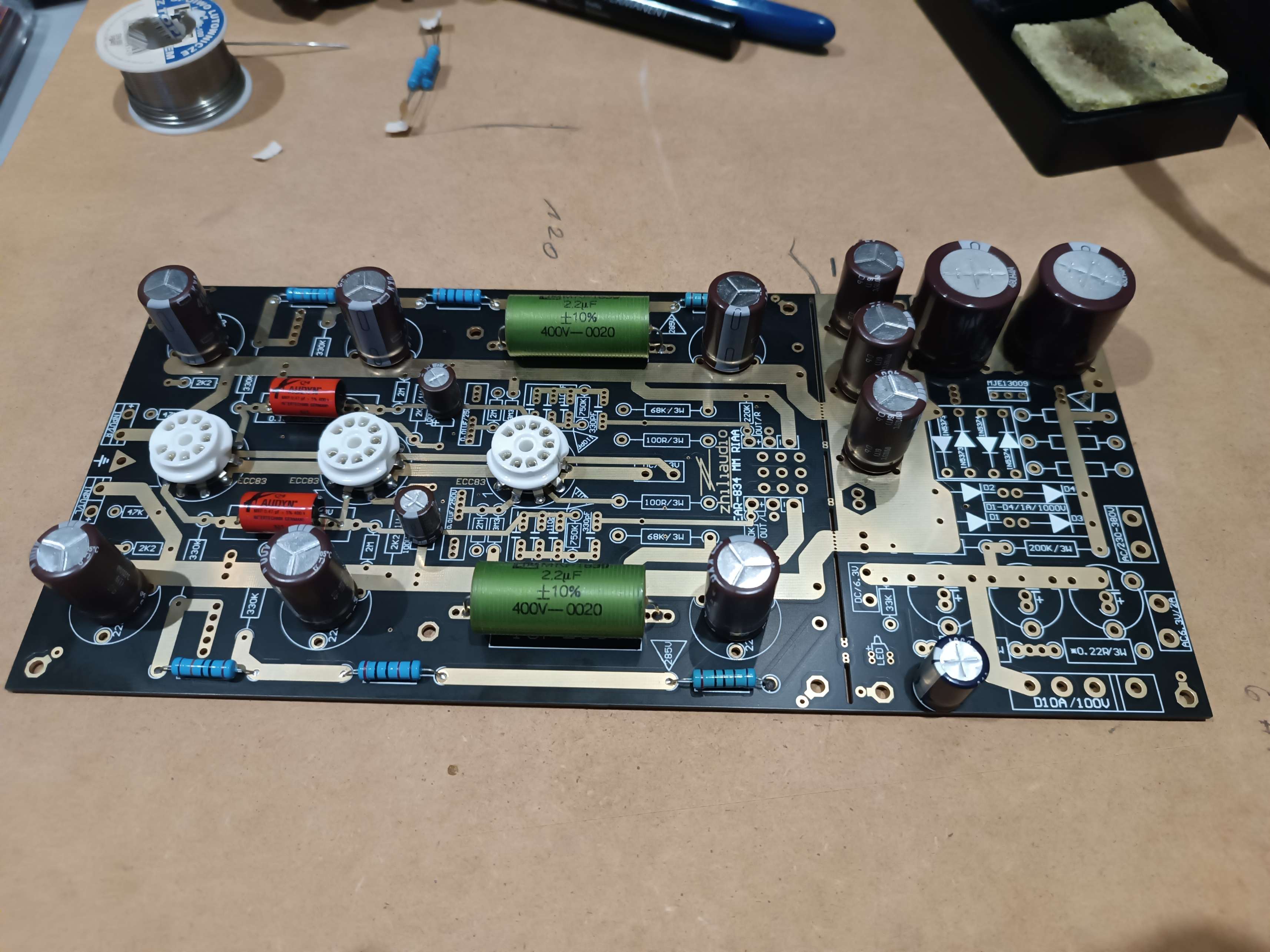

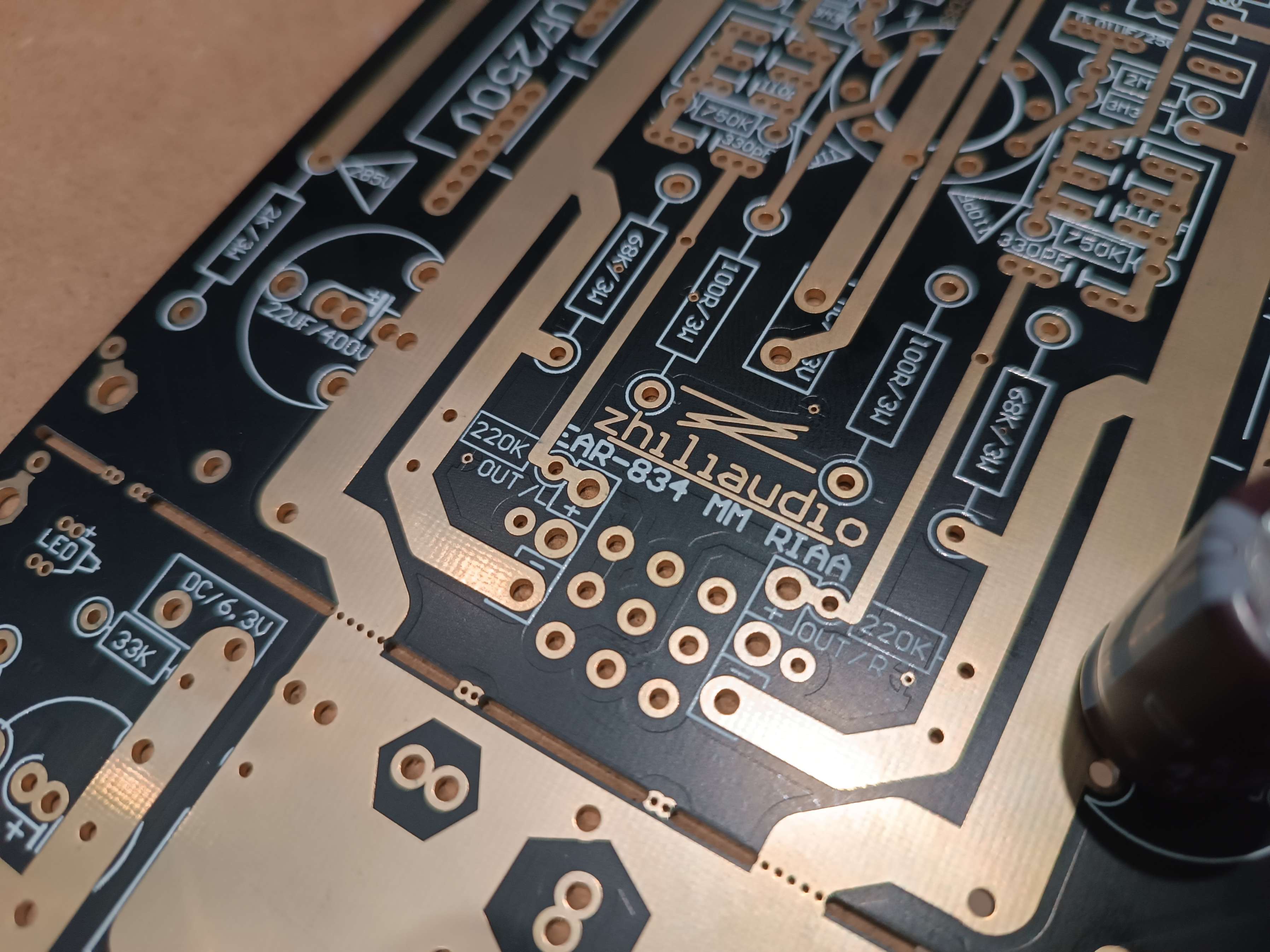

3. Sprzątanie szuflad... Znaleziony pcb ear834 Zhiliaudio... Od razu budujemy bo mam tylko jeden... Czytałem dobre opinie więc czemu nie uzupełnić stajenki w kolejny dla porównania
4. Przegląd schematów każdy inny
5. Co dziś znalazłem przy porządkach to wlutowałem...



6. Szukam części
7. Już mi się rodzą pytania...
Cdn...

[dale]

Fajny, rezystory warto lutować w powietrzu. Ja tak przez uszkodzoną lampę zmieniałem popalone pcb, bo leżały na laminacie, a nie zauważyłem że lampa była pęknięta. Jednak dawni konstruktorzy wiedzieli co robią, lutując w powietrzu

[ŁDŁ]

Schemat tej płytki jest taki.
Jak przełamiesz to ZTCP trzeba zwrócić uwagę na wszystkie połączenia masy.
Rezystory nawet te wysokoomowe czy w siatkach lepiej większego gabarytu, mocy ze 2 W, raczej typy metalizowane.
Obudowa najlepiej stalowa, transformator jak najdalej od płytki za przegrodą albo na wierzchu w kubku.
Wszystkie kable od strony AC skręcone parami.
Im więcej powietrza pomiędzy zasilaniem i włącznikiem sieciowym a układem tym lepiej.
Jeden wspólny punkt masy

[Rekiniasty]

Polecam tą stronę, wszystko opisane z różnymi wariantami, sam składałem, grał pięknie.
https://www.lencoheaven.net/forum/index ... ic=26658.0

[szczepan_def]

Schemat tej płytki jest taki.

Dzięki, Taki też mam i tak to poskładam bez modyfikacji na V3 lencoheaven, dam większe kondy zasilacza, w żarzeniu 3x10.000uf, główne za prostownikiem 2x220uf, rezystor w RIAA mam 750k, na razie nie łamie pcb, jakie lampy? JJ Ecc83mg, czy coś innego? JJ E83CC?

[szczepan_def]

Wybór padł... V1 v2 e83cc v3 ecc83... Pomiedzy v1 v2 bedzie 0.15uf mundorfa.... Czekam na resztę cześci z banzai music berlin i szkło z lampy elektronowe kielce


Na bibułe wejdzie

[daru0105]

DIY to super zabawa. Bawiłęm się ze 20 lat robiąc takie zabawki.
Teraz jeste stary i ślepy i nie chce mi się już.
Z pre lampowy DIY polecam klona Lamm 2
Ale ten wygląde ciekawie

[flytier]

Schemat tej płytki jest taki.

... dam większe kondy zasilacza, w żarzeniu 3x10.000uf,

Raczej nie ma takiej potrzeby. Z ciekawości podłączyłem kiedyś zasilanie żarzenia z akumulatora.
Żadnej różnicy nie zauważyłem.

[szczepan_def]

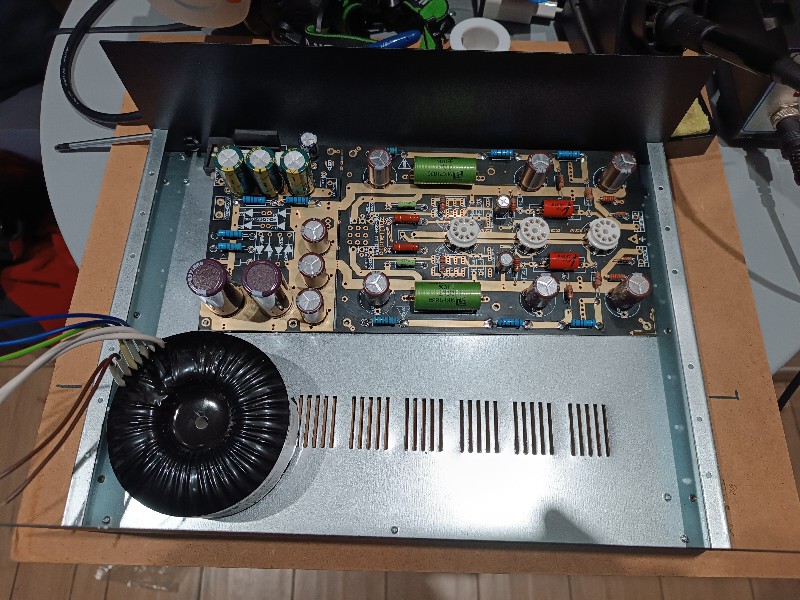

Aparatura złożona, Poszły napięcia, nic się nie pali nic nie wybuchło. Do wymiany transformator bo ten założyłem na chwilę, ewentualnie do regulacji zenerki HV bo mam 300v w punkcie 285v, w sumie to 300v nie tragedia, moze zostanie,


Jak odkręcę piec to coś tam brumi chyba 100hz, może ekranowane trafo pomoże, przy normalnym graniu jest ok, generalnie, jasno, czysto i klarownie, fajnie słychać... Nie czepiać sie "kondonów" i pojemności w żarzeniu przy tym wzmocnieniu... Były "czapki" 10tys to wykorzystałem... Coś tam pomierzę jak ogarnę trafo

[flytier]

Ja musiałem ekranować pierwszą lampę, bo wszystko zbierała. Znaczy się wszystkie mają ekran, ale ta pierwsza , to wszystko, co możliwe ściągała.

[ŁDŁ]

Kable wejściowe lepiej dać ekranowane, to nie jest układ z symetrycznym wejściem.
Zwiększenie dużo ponad miarę pojemności filtru zasilacza bywa, że działa w stronę odwrotną od zamierzonej. Może zwiększyć się wartość szczytowa przy jednoczesnym skróceniu czasu prądu który je ładuje z transformatora. Przez co zakłócenia generowane się zwiększają. Ale to trzeba by dokładniej zbadać, jak w każdym wypadku.
Nie widzę gdzie jest punkt wspólny masy z obudową, z tego co pamiętam na tej wersji płytki musiałem się zastanawiać by było dobrze ale nie pamiętam efektów.
To dość mała obudowa i trafo dobrze by było umieścić za przegrodą. No ale poziom modyfikacji zależy od tego czy przeszkadza i nie ma co przesadzać.

[szczepan_def]

W pierwszej konstrukcji preHiraga mam trafo pod kubkiem, płytka pre za kurtyną i ekrany na lampach i jest absolutna cisza, także coś będę dłubał "po nocach" żeby to poprawić... Dobrego odbioru

[iras67]

Chcę zbudować coś podobnego (klon za ali z wymienionymi na lepsze elementami układu) i się zastanawiam jak będą grać wysokonapięciowe wkładki MC np. Denon DL-80 i Dynavector 10x5. Ktoś używa tych wkładek z tym Pre? Układ który mam zbudować ma wzmocnienie ok. 50–52 dB.

[cxxm]

Jeżeli ktoś jest zainteresowany to mam do odstąpienia trochę bardziej rozbudowany, dorzucę jeszcze Pearl 3 i klona SANSUI AU d11.
Można porównać trzy rożne preampy.
