Namco NSZ-333 wymiana terminali głośnikowych
Cześć,
Postanowiłem ogarnąć temat wymiany z uwagi na to, ze oryginalny zacisk nie działa a i pozostałe oryginalne jakoś mnie nie przekonują.

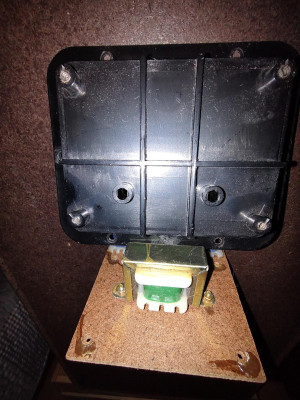

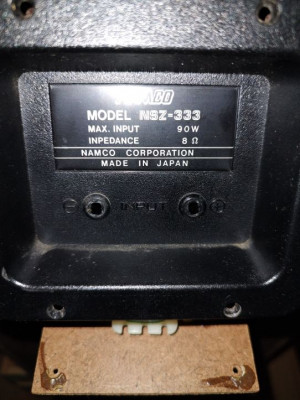

Więc rozkręciłem gada i mam problem bo dziwne to jest ustrojstwo. Z płytki ze zwrotnicą i kondami z wewnątrz kolumny wychodzą wkręty którymi terminale sa przymocowane do plastikowej pkytki zewnetrznej mocującej wszystko do obudowy kolumny. Trochę nakombinowane. Bo nie mam pomysłu jakie kupić gniazda głośnikowe jeżeli oryginalne są mocowane wkrętami... Rozwiercić ten plastik i wstawić tam gniazda głośnikowe a z drugiej strony po prostu przylutowac kable? Bo nie spotkałem sie z gniazdami na wkręty. Tylko te kabelki od wewnątrz sa przylutowane do blaszek z otworami przez które przechodzą wkręty...
Na razie nie mam konceptu... Jakbyście mieli jakieś pomysły to śmiało
Fotki w załączeniu.
Postanowiłem ogarnąć temat wymiany z uwagi na to, ze oryginalny zacisk nie działa a i pozostałe oryginalne jakoś mnie nie przekonują.
Więc rozkręciłem gada i mam problem bo dziwne to jest ustrojstwo. Z płytki ze zwrotnicą i kondami z wewnątrz kolumny wychodzą wkręty którymi terminale sa przymocowane do plastikowej pkytki zewnetrznej mocującej wszystko do obudowy kolumny. Trochę nakombinowane. Bo nie mam pomysłu jakie kupić gniazda głośnikowe jeżeli oryginalne są mocowane wkrętami... Rozwiercić ten plastik i wstawić tam gniazda głośnikowe a z drugiej strony po prostu przylutowac kable? Bo nie spotkałem sie z gniazdami na wkręty. Tylko te kabelki od wewnątrz sa przylutowane do blaszek z otworami przez które przechodzą wkręty...
Na razie nie mam konceptu... Jakbyście mieli jakieś pomysły to śmiało
Fotki w załączeniu.
JVC QL-A7, JVC Z1S, ADC QLM32 MK3, Schiit Mani, Nikko STA8080, Dual CL720
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
- darkman
- Posty: 15335
- Rejestracja: 02 paź 2015, 09:23
- Gramofon: PL70LII, PSX60
- Lokalizacja: Topanga Corral
- Kontakt:
Re: Namco NSZ-333 wymiana terminali głośnikowych
Ja bym przelutował i wymienił płytkę terminala na metalową ze skręcanymi gniazdami terminali Nakamishi, a sam barand sobie wytniesz i potem nakleisz np na taśmę dwustronną.
(mam tak u siebie, podobnie zrobiłem i jest to na poziomie estetyczne i sprawne.
(mam tak u siebie, podobnie zrobiłem i jest to na poziomie estetyczne i sprawne.
- Mawis
- Posty: 4809
- Rejestracja: 04 cze 2021, 18:21
- Gramofon: JVC QL-A7
- Lokalizacja: Owczarnia
Re: Namco NSZ-333 wymiana terminali głośnikowych
A podrzucisz linka Dark. Bo nie do końca chyba wiem o jakiej płytce mówisz. Bo jeśli kumam to musi mieć jeszcze rozmiar tak aby zasłonić otwór po tej oryginalnej. Może być ciężko dopasować. Może fotkę wrzuć jak jest u Ciebie?
JVC QL-A7, JVC Z1S, ADC QLM32 MK3, Schiit Mani, Nikko STA8080, Dual CL720
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
- darkman
- Posty: 15335
- Rejestracja: 02 paź 2015, 09:23
- Gramofon: PL70LII, PSX60
- Lokalizacja: Topanga Corral
- Kontakt:
Re: Namco NSZ-333 wymiana terminali głośnikowych
Rozmiary są różne, dopasujesz. U mnie to nie adekwatność, bo dziura była cięta pod rozmiar płytki już na etapie projektowania.
Link muszę znaleźć do sklepu.
.. ale OK, podeślij aparat to zrobię i komputer to przerzucę od razu na gotowo
Link muszę znaleźć do sklepu.
Mac, może Ci jeszcze zamontować i kawy zrobić? Hę?
.. ale OK, podeślij aparat to zrobię i komputer to przerzucę od razu na gotowo
- Mawis
- Posty: 4809
- Rejestracja: 04 cze 2021, 18:21
- Gramofon: JVC QL-A7
- Lokalizacja: Owczarnia
Re: Namco NSZ-333 wymiana terminali głośnikowych
Coś takiego?https://allegro.pl/oferta/terminal-glos ... 2645342463darkman pisze: ↑25 kwie 2023, 23:04Rozmiary są różne, dopasujesz. U mnie to nie adekwatność, bo dziura była cięta pod rozmiar płytki już na etapie projektowania.
Link muszę znaleźć do sklepu.Mac, może Ci jeszcze zamontować i kawy zrobić? Hę?
.. ale OK, podeślij aparat to zrobię i komputer to przerzucę od razu na gotowo
A komórki nie ma, hę?
JVC QL-A7, JVC Z1S, ADC QLM32 MK3, Schiit Mani, Nikko STA8080, Dual CL720
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
- darkman
- Posty: 15335
- Rejestracja: 02 paź 2015, 09:23
- Gramofon: PL70LII, PSX60
- Lokalizacja: Topanga Corral
- Kontakt:
Re: Namco NSZ-333 wymiana terminali głośnikowych
No. Są też takie z dziurami już.
Tu fajna strona:
https://www.poweraudio.pl/szukaj.html/s ... 20terminal
nie szukaj na alleściemie,
https://blackdotaudio.eu/terminale-glosnikowe,78,0.html
Tu fajna strona:
https://www.poweraudio.pl/szukaj.html/s ... 20terminal
nie szukaj na alleściemie,
https://blackdotaudio.eu/terminale-glosnikowe,78,0.html
- amrowek
- Posty: 7697
- Rejestracja: 21 maja 2015, 09:04
- Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów
Re: Namco NSZ-333 wymiana terminali głośnikowych
może coś takiego
https://pl.aliexpress.com/item/33055599 ... 2339107314
i lub
rozwiercił otwory po starych hm bananach
https://pl.aliexpress.com/item/40011387 ... pt=glo2pol
https://pl.aliexpress.com/item/40004471 ... 2339107314
W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/dtrf9x
https://zrzutka.pl/dtrf9x
- Mawis
- Posty: 4809
- Rejestracja: 04 cze 2021, 18:21
- Gramofon: JVC QL-A7
- Lokalizacja: Owczarnia
Re: Namco NSZ-333 wymiana terminali głośnikowych
No fajne te płytki ale trochę cenowo przerost formy nad treścią. Jak dorzucę jeszcze banany to wyjdzie mi połowa kolumn...
A w te płytki to banany się wkręca czy jak montuje?
Raczej coś takiego bym chyba szukał
https://allegro.pl/oferta/terminal-glos ... 2753871105
Tylko u mnie otwór to 9x7 cm.
A w te płytki to banany się wkręca czy jak montuje?
Raczej coś takiego bym chyba szukał
https://allegro.pl/oferta/terminal-glos ... 2753871105
Tylko u mnie otwór to 9x7 cm.
JVC QL-A7, JVC Z1S, ADC QLM32 MK3, Schiit Mani, Nikko STA8080, Dual CL720
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
- Bacek
- Posty: 2636
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Namco NSZ-333 wymiana terminali głośnikowych
A jaki jest problem z dołożeniem nowych gniazd to aktualnych zaślepek/płytek z rozwierceniem ich? Cokolwiek więcej, jakości nie poprawi. Ot biżuteria i tyle. Ktoś chce i lubi nie zaszkodzi ale nic nowego tu nie winiesie.
Klipsch LaScala i analogowo cyfrowa herezja.
- amrowek
- Posty: 7697
- Rejestracja: 21 maja 2015, 09:04
- Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów
Re: Namco NSZ-333 wymiana terminali głośnikowych
płytki są już z bananami
jak też jestem za odwiertami i wciśnięciem w nie bananów
jak też jestem za odwiertami i wciśnięciem w nie bananów
W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/dtrf9x
https://zrzutka.pl/dtrf9x
- Bacek
- Posty: 2636
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Namco NSZ-333 wymiana terminali głośnikowych
Nie wiem jaka tam średnica ale może się okazać że nawet rozwiercać nie trzeba, w zależności od modelu gniazda. Co najwyżej ściąć z zewnątrz wystającą części żeby optycznie ok wyglądało.
Klipsch LaScala i analogowo cyfrowa herezja.
- Mawis
- Posty: 4809
- Rejestracja: 04 cze 2021, 18:21
- Gramofon: JVC QL-A7
- Lokalizacja: Owczarnia
Re: Namco NSZ-333 wymiana terminali głośnikowych

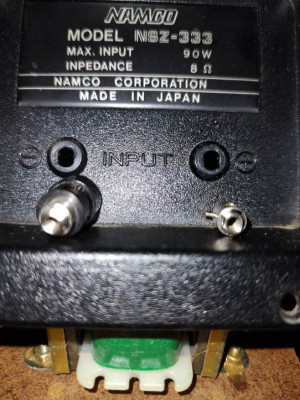

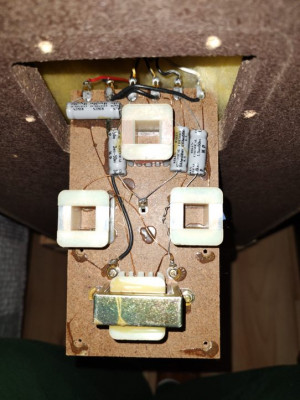

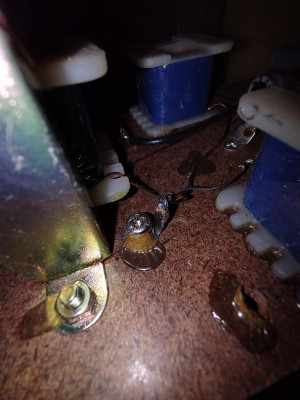

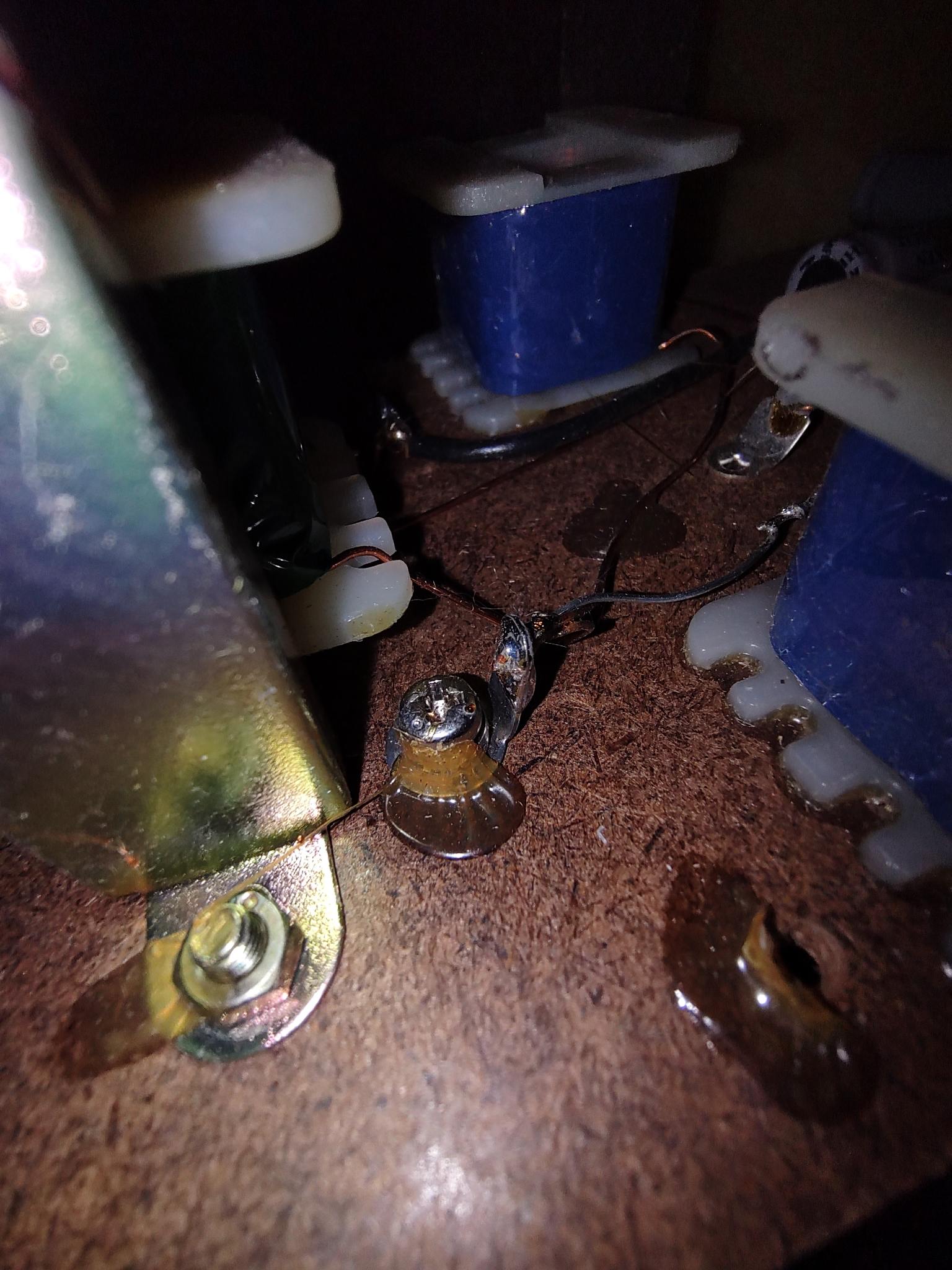

Jak spojrzysz na 1 i 2 zdjecie, tam srednica jest mała i jest prostokątne wejście bo to na wkręty bylo. I cala płytka ze zwrotnica trzyma sie terminala za pomocą tych wkrętów od wejsc glosnikowych. Nie wiem jak to opisać. A łepek wkrętu jest w takim oczku do ktorego przylutowany jest kabelek. 2gie zdjęcie od dolu, wystajaca pionowo blaszka z wkretem. Musiałbym sorawdzic czy kabelka wystarczy jakbym to rozmontowal i przylutowal kabel do banana od razu. No i tak , rozwiercić by trzeba jednak tylko to twardy plastik jest. Wiec sie zastanawiam czy nie kupić gotowca z tego co podlinkowalem.
https://allegro.pl/oferta/terminal-glos ... 2753871105
Acha no i jest problem z mocowaniem płytki ze zwrotnica ca do terminala bo teraz sa te dwa wkręty plus wkrety jeszcze między terminalem a płytką. A nie mam innego dostępu jak tylko przez ten otwór od terminali więc nie mam za bardzo jak tego przymocować do siebie i w całość.
JVC QL-A7, JVC Z1S, ADC QLM32 MK3, Schiit Mani, Nikko STA8080, Dual CL720
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
- Bacek
- Posty: 2636
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Namco NSZ-333 wymiana terminali głośnikowych
Skoro ślusarze dają radę wiercić w stali to dasz radę i z tworzywem.
Są dziesiątki możliwości, np. przykręcić zwrotkę w środku poniżej/powyżej terminala. Wyjmiesz woofer i dostęp będziesz miał do wszystkiego wygodny.
Klipsch LaScala i analogowo cyfrowa herezja.
- Mawis
- Posty: 4809
- Rejestracja: 04 cze 2021, 18:21
- Gramofon: JVC QL-A7
- Lokalizacja: Owczarnia
Re: Namco NSZ-333 wymiana terminali głośnikowych
Chyba nie czaję... Nie widzę tu innego dostępu jak od tyłu. Nie ma z przodu żadnych wkrętów...
JVC QL-A7, JVC Z1S, ADC QLM32 MK3, Schiit Mani, Nikko STA8080, Dual CL720
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
- Bacek
- Posty: 2636
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Namco NSZ-333 wymiana terminali głośnikowych

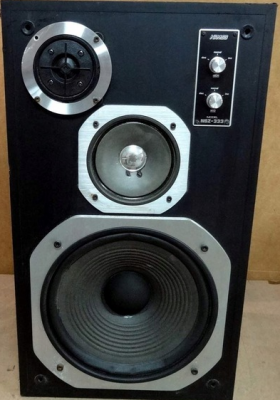

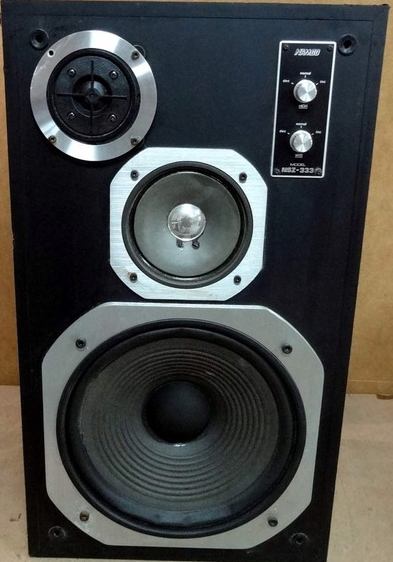

To wrzuć chociaż fotkę przodu kolumny, na necie przy wooferach w maskownicy widzę cztery śruby. Wklejony raczej nie jest.
