KSL M77

[szczepan_def]

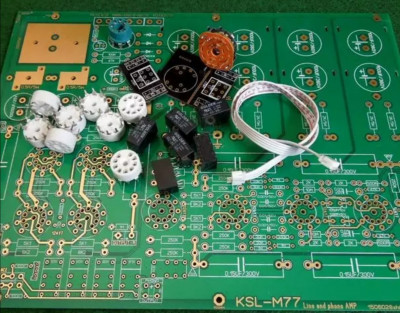

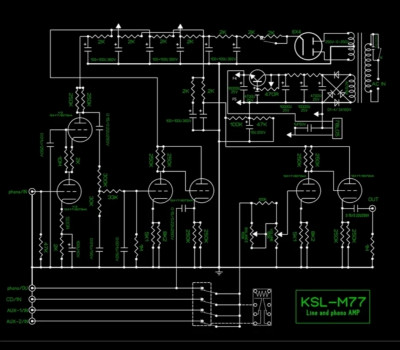

Leży płytka, decyzja jeszcze nie zapadła o budowie, ale już na starcie brakuje mi lamp na schemacie, w torze na Pcb jest 8szt a na schemacie 3x2=6szt, ktoś z Was to składał? Warto się pchać?

[Jaqb_cx]

Na schemacie są chyba połówki lamp to nie jest jeden kanał ?

[szczepan_def]

Na schemacie są chyba połówki lamp to nie jest jeden kanał ?

Jest jeden, 3 podwójne triody, w dwóch kanałach to 6 baniek, a na Pcb jest 8 baniek... +1 w zasilaniu

[Jaculek]

A nie jest tak, że w przedwzmacniaczu phono wykorzystana jest tylko jedna z triod w bańce?

[szczepan_def]

A nie jest tak, że w przedwzmacniaczu phono wykorzystana jest tylko jedna z triod w bańce?

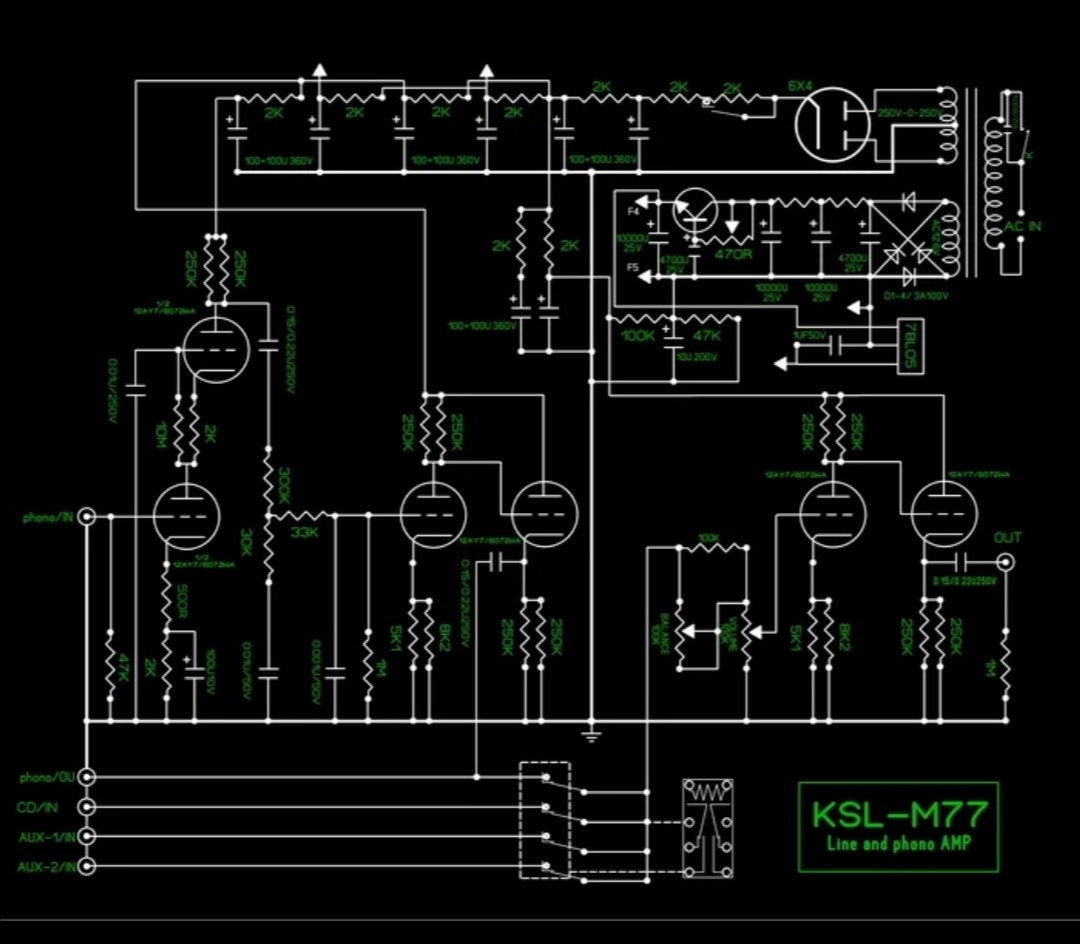

przejrzałem płytkę - w pre liniowym triody są połączone równolegle to ta czwórka 2x2 z lewej na dole pcb, w sumie to na schemacie widać że przy każdej "triodzie" jest opis 12ay7 co daje 2 bańki na kanał

[Jaculek]

Faktycznie, to jest w sekcji liniowej a nie Phono. Swoją drogą ciekawe dlaczego tak. W oryginalnym pre jest chyba jedna lampa

[szczepan_def]

Faktycznie, to jest w sekcji liniowej a nie Phono. Swoją drogą ciekawe dlaczego tak. W oryginalnym pre jest chyba jedna lampa

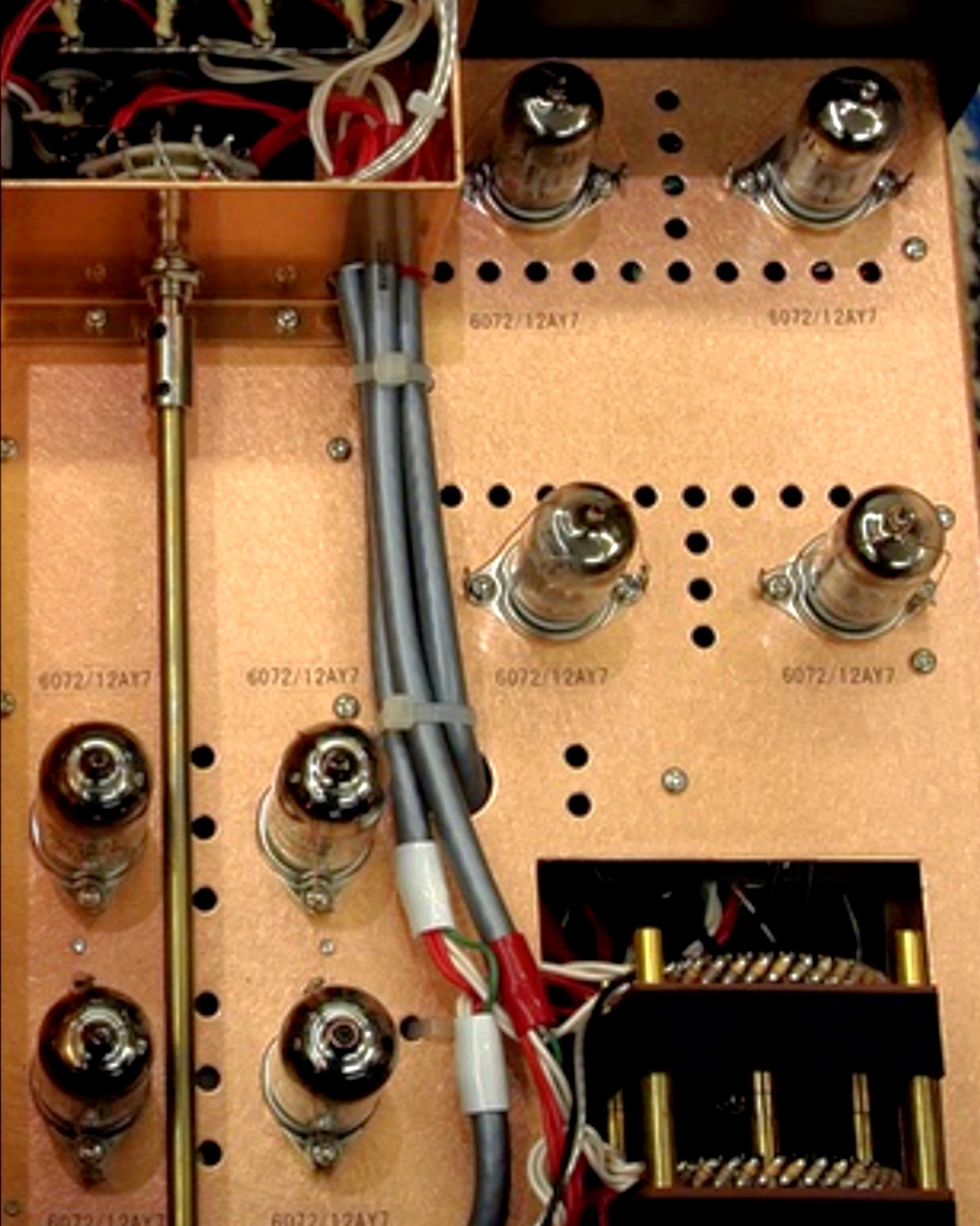

W oryginale ksl-m77 też jest 8szt 4line 4 phono, ale wszystko inne jest inne srebrne druty, miedziana wyściółka, 2 trafa, dlawik, kondy że nikt takich nie ma, składane koszernie przy pełni księżyca... No i cena też inna

[szczepan_def]

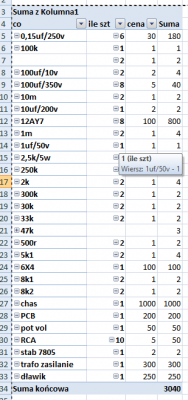

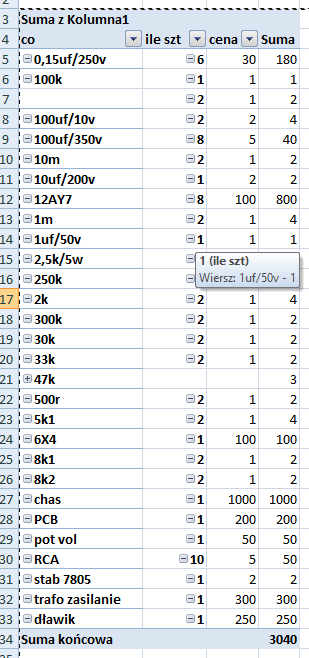

tak na szybko podsumowałem koszty tego ustrojstwa + - ...
na ten czas poczekam na deflację

[Jarekbar]

Nie spodziewaj się, że lampy trafo i obudowa kiedykolwiek potanieją a to one robią główny koszt.
Zrób na razie bez obudowy, lampy tańsze, kondensatory też możesz wziąć tańsze. Później zmienisz.

[szczepan_def]

Ceny podałem na okrąglo żeby złapać rząd wielkości, Powoli będę kompletował drobnicę, trafo i dławik można próbować nawinąć ale ostatnio bryndza z kształtką, buda albo gotowa z Ali za 1k,z Modusa raczej taniej nie bedzie albo dłubanie...

[gyro4841]

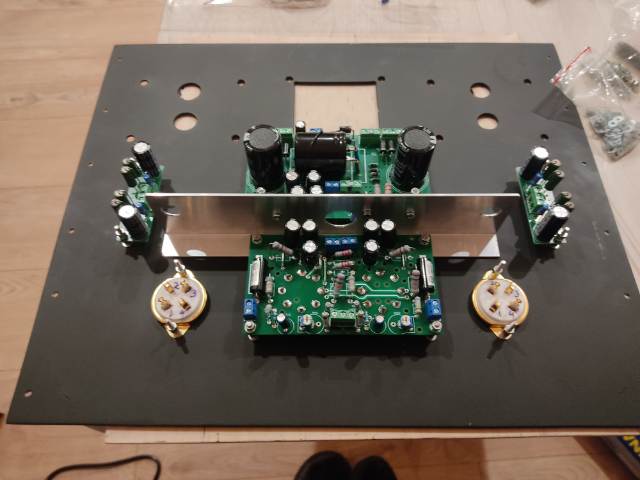

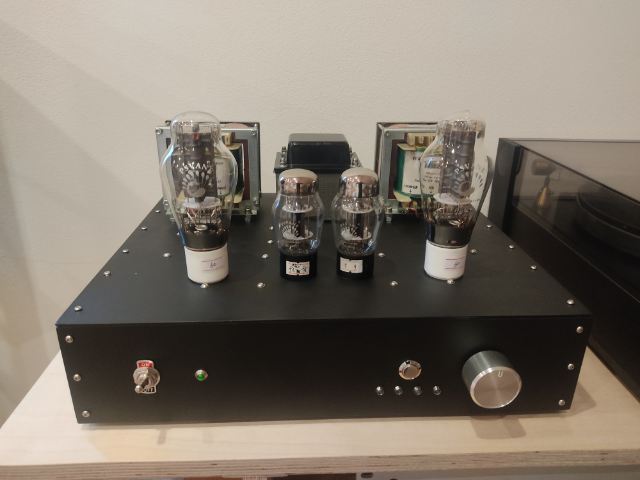

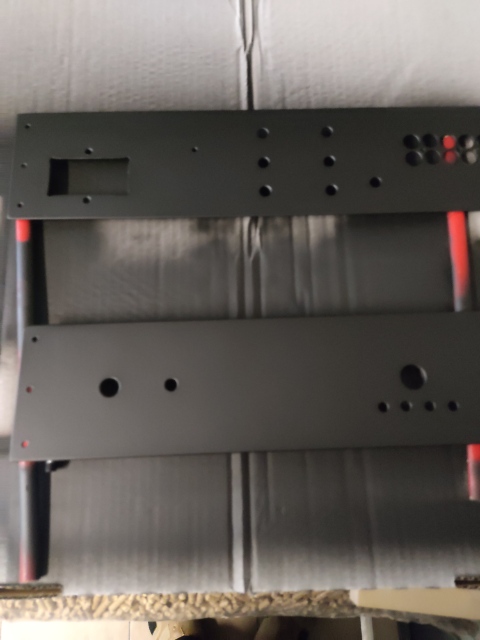

No ale "dubanina" też jest fajna i zmniejsza znacznie koszty obudowy. Sam dopasujesz wielkość obudowy do swoich potrzeb i odpowiednie rozmieszczenie wszystkiego. Kupując obudowę w sklepie albo dostaniesz gotowe pudełko i będziesz sam musisz wiercić otwory albo dodatkowo płacić za wycinanie ich.
Zdjęcie spodu wyśle jak zrobię fotkę
