2A3 + 6Ж7

Post autor: szczepan_def »

Jak te bańki najlepiej połączyć... :think:
Ostatnio zmieniony 05 lis 2021, 23:39 przez szczepan_def, łącznie zmieniany 1 raz.
Too many tubes, too little time...
Awatar użytkownika
BlackDevil
Posty: 591
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: 2A3 + 6N9S...

Post autor: BlackDevil »

szczepan_def pisze:
18 sie 2021, 23:03
Jak te bańki najlepiej połączyć... :think:
Nijak jedno nie pasuje do drugiego :roll:
szczepan_def
Posty: 751
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: 2A3 + 6N9S...

Post autor: szczepan_def »

4pin vs. 8pin... Nie połączę... :mrgreen:
Tego się boję
:twisted:
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
Too many tubes, too little time...
Awatar użytkownika
BlackDevil
Posty: 591
Rejestracja: 12 gru 2017, 19:48
Gramofon: S600

Re: 2A3 + 6N9S...

Post autor: BlackDevil »

Podłączyć to se możesz wszystko chodzi o efekt końcowy :twisted:
Lisor
Posty: 39
Rejestracja: 04 maja 2021, 11:44

Re: 2A3 + 6N9S...

Post autor: Lisor »

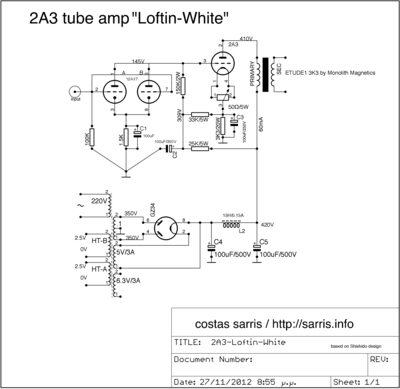

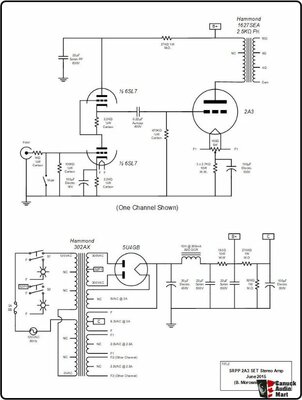

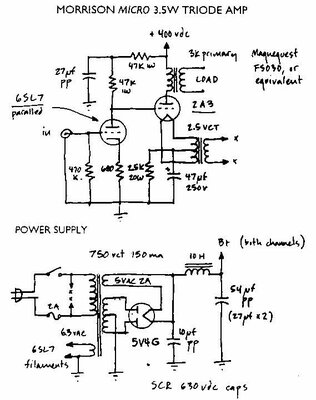

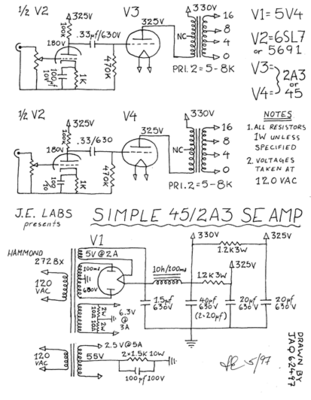

...zlutuj układ z pierwszego rysunku / Level Five /- klasyka tematu. Nie powinno być problemów z uruchomieniem. Na schemacie masz zaznaczone napięcia i jak Twoje po montażu będą podobne to wzmacniacz popracuje długo i bezawaryjnie.

Zakładam, że oprócz chęci szczerej dysponujesz podstawową wiedzą i jakimś doświadczeniem.
Miłego lutowanka :D .
szczepan_def
Posty: 751
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: 2A3 + 6N9S...

Post autor: szczepan_def »

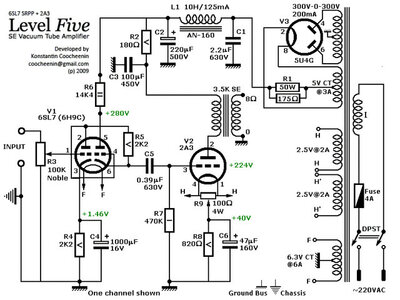

Level Five, srpp i nie widzę podniesienia pot. żarników, z karty 6sl7 Ukf= +-90v, a tu zasilanie 280v... OCK🤔
Np.
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
Too many tubes, too little time...
Lisor
Posty: 39
Rejestracja: 04 maja 2021, 11:44

Re: 2A3 + 6N9S...

Post autor: Lisor »

... no to dzielnik napięcia z zasilacza i po sprawie.
szczepan_def
Posty: 751
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: 2A3 + 6N9S...

Post autor: szczepan_def »

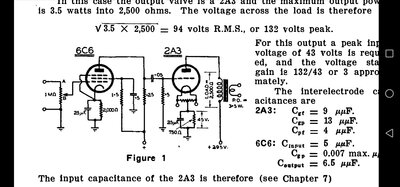

Jeszcze taka wariacja z pentodą...
Radiotron trzecia edycja.
A na wejściu dostępne radzieckie 6Ж7...
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
Too many tubes, too little time...
Lisor
Posty: 39
Rejestracja: 04 maja 2021, 11:44

Re: 2A3 + 6N9S...

Post autor: Lisor »

... robiłem takie cudaki ino na wejściu 6J7 :lol: + to co miałem na stopień mocy / różne triody /.

W tej chwili gra klon jakiegoś WE z EF 37A + 300 B i do tego zestaw Mo-Fi na którym się kręci ,,Igels,, z Ameryki
szczepan_def
Posty: 751
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: 2A3 + 6N9S...

Post autor: szczepan_def »

Rozluźniając atmosferę... Pół żartem pół serio... Zmieniłem plany... Bańki zrobię sam, Pierwsza już jest
Delicje🍻 wybaczcie :evil:
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
Too many tubes, too little time...
Lisor
Posty: 39
Rejestracja: 04 maja 2021, 11:44

Re: 2A3 + 6N9S...

Post autor: Lisor »

... coś mało wsadu w baniaku ?
Awatar użytkownika
zbyszek1982
Posty: 4848
Rejestracja: 31 gru 2012, 19:11
Gramofon: Składak
Lokalizacja: Okolice Krakowa

Re: 2A3 + 6N9S...

Post autor: zbyszek1982 »

Lisor pisze:
29 sie 2021, 09:55
... coś mało wsadu w baniaku ?
Elektrony osiadły :morda:
Thorens TD150/125 + SME 3009 II + Ortofon MC15 Super II + Ortofon T-20 | Rotel CD14 | Braun CSV13 | Snell E/III

Fajne płyty do kupienia - mój wątek sprzedażowy
szczepan_def
Posty: 751
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: 2A3 + 6N9S...

Post autor: szczepan_def »

zbyszek1982 pisze:
29 sie 2021, 10:53
Lisor pisze:
29 sie 2021, 09:55
... coś mało wsadu w baniaku ?
Elektrony osiadły :morda:
Elektrony wykonałem z płatków dębowych :mrgreen:
Too many tubes, too little time...
szczepan_def
Posty: 751
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: 2A3 + 6Ж7

Post autor: szczepan_def »

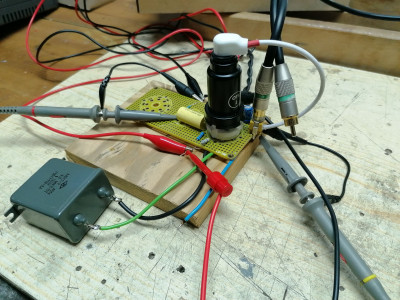

Plan napędzania 2a3 uległ zmianie, Chwilowo i W praktyce rozkminiam pentodę, Stopień wejściowy podlega oględzinom
...
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
Too many tubes, too little time...
szczepan_def
Posty: 751
Rejestracja: 28 sty 2017, 14:25
Gramofon: DUAL 455

Re: 2A3 + 6Ж7

Post autor: szczepan_def »

Stopien wejściowy Pentoda 6Ż7... Obliczone i testowane
Ra=68k (mało dla napedzania triody do 20khz, Cmillera 2A3 ok 70pF)
Rk=1k
Ck=100uF
Rg2=480k
Cg2=4uF do katody

+V=310v
Va=180v/1.9mA
Vg2=85v/0.48mA
Vg1=-2.4v
Gain=62

Na wyjściu. 300k zbocznikowanie 70pF, pomiar 21khz - 3dB
