F5M + preamp Nelson Pass

[iras67]

Nie wiesz jakie dał kondensatory wejściowe w B1, Oryginał ma 1uF . Słyszałem że można bawić sie pojemnościami w zakresie do 3,3uF. Chce kupic Jentzeny pewnie czerwone:-) lub Mundorfy . One i dobrze sparowane 2sK 170Bl robią w tym preampie robotę. Magnepanami LRS+ się zainteresuje, są jeszcze do zniesienia dla kieszeni, chociaż to bardziej ta górna granica ...

[Jaculek]

F5M ma ekstremalnie niską impedancję wyjściową

Jesteś pewien? Mi wychodzi niecałe 0,3 Om, co przy 8 omowych kolumnach daje raczej słaby damping factor około 26.

[iras67]

Zout w F5M w tej topologi ~ 0,05–0,10 Ω, Artykuł pomiarowy o F5 (audioXpress) podaje output impedance = 0,1 Ω, damping factor = 80. Nie mam przekaźnika na wyjściu przed głośnikami więc tylko kabel głośnikowy dodaje pewnie ~0,04 Ω i na pewno łączenia terminal /kable zaciski mechaniczne w wzmaku. Spróbuje pomierzyć realny DP jak znajdę czas. Według różnych pomiarów na Diy Audio. Df nie schodzi poniżej 50. A kanoniczna wartość Zout to 0,10 Ω.
https://audioxpress.com/article/you-can ... hatgpt.com

[Jaculek]

Ja mam tylko wynik z symulacji więc z faktami się nie będę kłócił. Pamiętam jednak z lektury strony Passa, że DF tych wzmacniaczy zawsze był ich słabą stroną.

[ahaja]

Na Śląsku ktoś wystawił taką parę LRS'ów.
Naturalnie mają wadę:
trza je ustawić z 'powietrzem' z tyłu, czyli jakiś metr od ściany.
Ustawione np na środku pokoju, graja tak samo z przodu jak i z tyłu ... .
Poza tym grają spektakularnie.

Preampu ze wzmocnieniem nie dawaj do F5tki bo to bezsens. Jak już to bufor jak ten np B1.

[iras67]

Ja mam tylko wynik z symulacji więc z faktami się nie będę kłócił. Pamiętam jednak z lektury strony Passa, że DF tych wzmacniaczy zawsze był ich słabą stroną.

Alephy tak, mają DF niski, ale Pass twierdzi że to świadome działanie projektanta ;)bardziej naturalny bas, mniej „zaciśnięty”, lepsza mikrodynamika
bardzo dobra ciągłość średnicy, brak „suchego”, sterylnego grania, "złoty" środek między lampą a tranzystorem AB. np.dla kolumn 4Ω to wartość 10-13 dla Aleph 3.

[ŁDŁ]

Alephy tak, mają DF niski, ale Pass twierdzi że to świadome działanie projektanta ;)bardziej naturalny bas, mniej „zaciśnięty”, lepsza mikrodynamika
bardzo dobra ciągłość średnicy, brak „suchego”, sterylnego grania, "złoty" środek między lampą a tranzystorem AB. np.dla kolumn 4Ω to wartość 10-13 dla Aleph 3.

Odrywając się od kwiecistych opisów
Współczynnik tłumienia ma znaczenie dla częstotliwości obsługiwanych przez głośniki niskotonowy i to raczej w dolnej części pasma. W tym miejscu faktycznie mogą być widoczne zmiany, wyraźne obrazy rezonansów, wpływ basreflexu. W górnej części pasma już wpływ jest mniejszy do znikomego.
To widać, dobrze jeśli bada się skrajne przypadki ze sterowaniem prądowym - gdzie DF wynosi 0.
Osiąganie ogromnych DF wymaga głębokich pętli sprzężenia a to bywa, że jest uznawane za niekorzystne z punktu widzenia jakości dźwięku (i dość problematyczne ze względu na stabilność wzmacniacza). Stąd o ile zniekształcenia i wady wzmacniacza są w zakresie akceptowalnym niektórzy konstruktorzy odpuszczają sobie wysoki DF - i nie mogę powiedzieć, że to jest źle... Choć osobiście konstrukcji Passa nie lubię.

[iras67]

Nie wiem czy dobrze to ogarniam ale "zły" DF w moich Celestionach podobno może psuć dźwięk :miękka membrana Dittonów łatwo się rozpędza,
ale wolniej się zatrzymuje, potrzebują silnego elektrycznego hamowania od wzmacniacza. Niski DF:
wzmacniacz „nie hamuje” membrany skutecznie, bas dłużej wybrzmiewa, Wysoki DF: siła przeciw-elektromotoryczna EMF jest skutecznie tłumiona, membrana zatrzymuje się szybko, bas jest punktowy i lepiej kontrolowany.

[iras67]

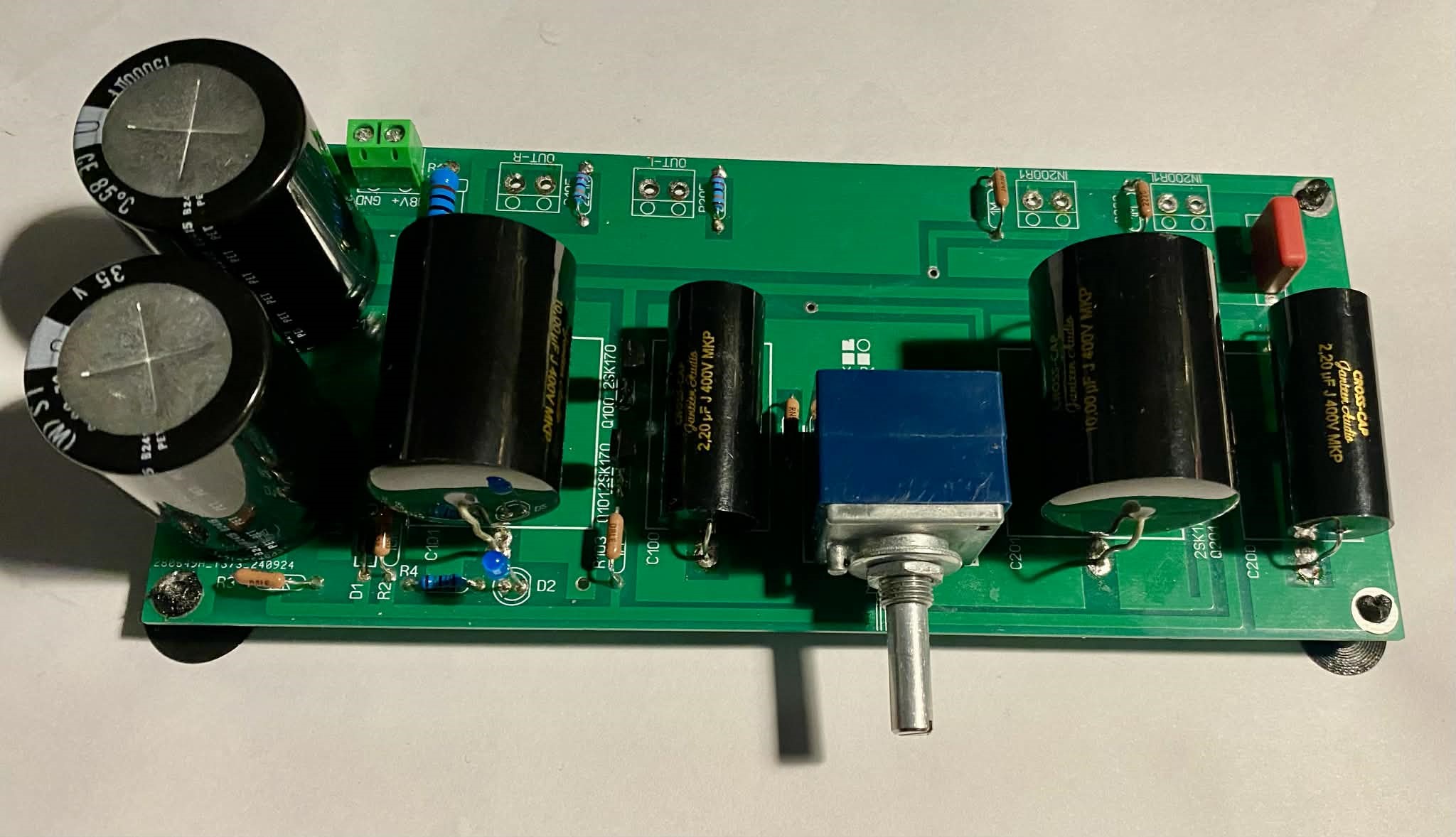

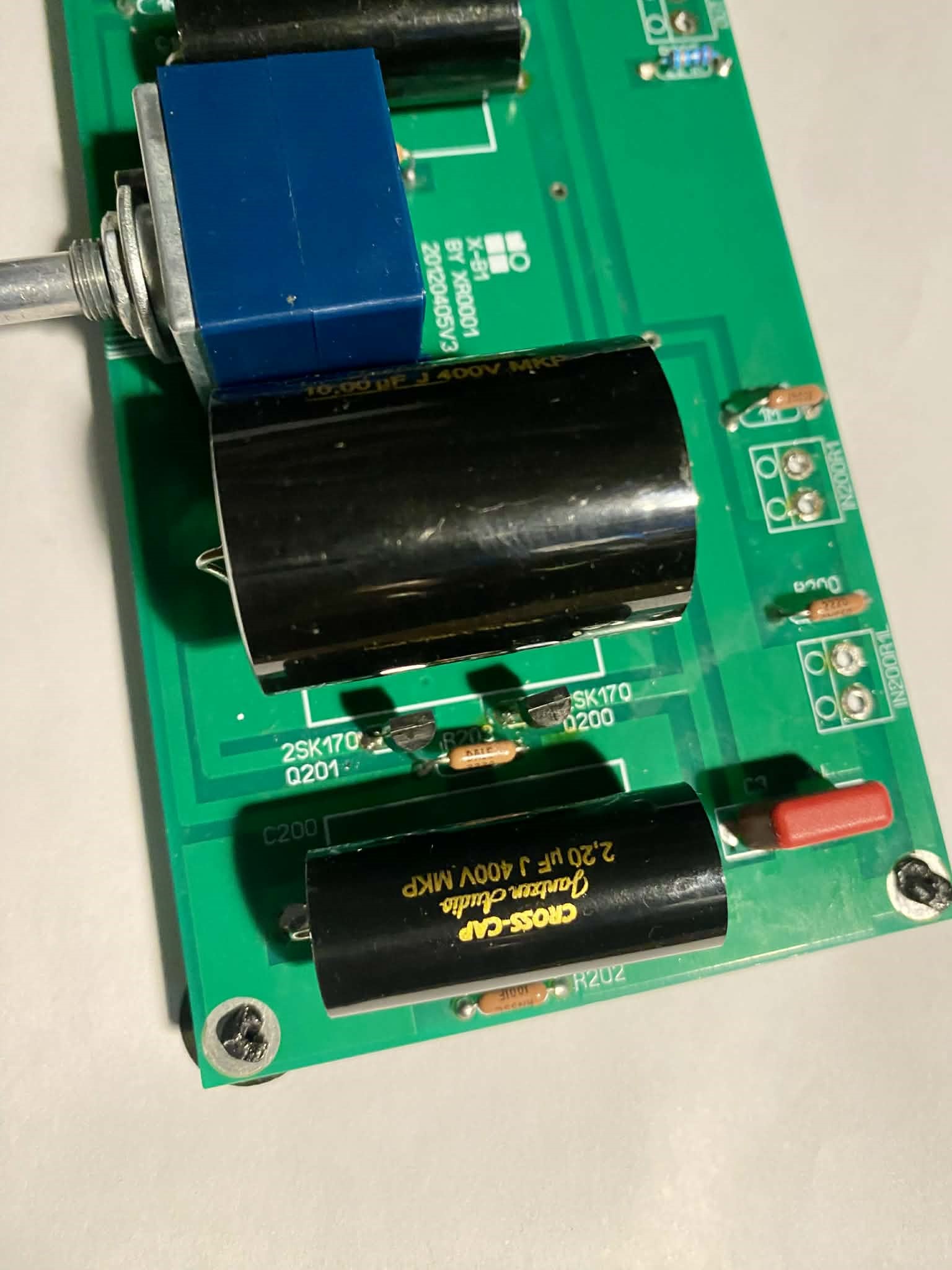

Buduje powolutku preamp/bufor B1 . Co prawda modyfikuje klona z Ali, ale schemat i budowa płytki podobne. Sam układ dźwiękowo prawie nic nie dodaje, a bardziej porządkuje impedancje pomiędzy źródłem a końcówką. Najważniejsze w tym układzie to parowanie 2SK170 bl i kondensatory wejściowe . Dobrałem z przeszło 20 sztuk kupionych na Ebay dwie pary z zbliżonym IDSS. udało się "znaleźć" cztery z identycznym 8,9-9mA -test z zasilaczem ustawionym na 9V i zwartymi G z S. Jako kondensatory wejściowe założyłem 2,2uF, popularne i niedrogie zwrotnicowe folie MKP Cross-Cup Jentzen Audio.Na wyjściu podobne 10uF. Wejściowe zmienię po przetestowaniu jeszcze wartości 1i 3,3uF. Po doborze pojemności, wybiorę coś z lepszych czerwonych Jentzen albo Mundorfów. Zasilanie -tu nie wiem jeszcze bo rozważam baterię na ogniwach 21700 , Samsunga 5000 mAh . Lub coś z możliwie najmniejszym trafem bo układ pobiera max 25 mA.

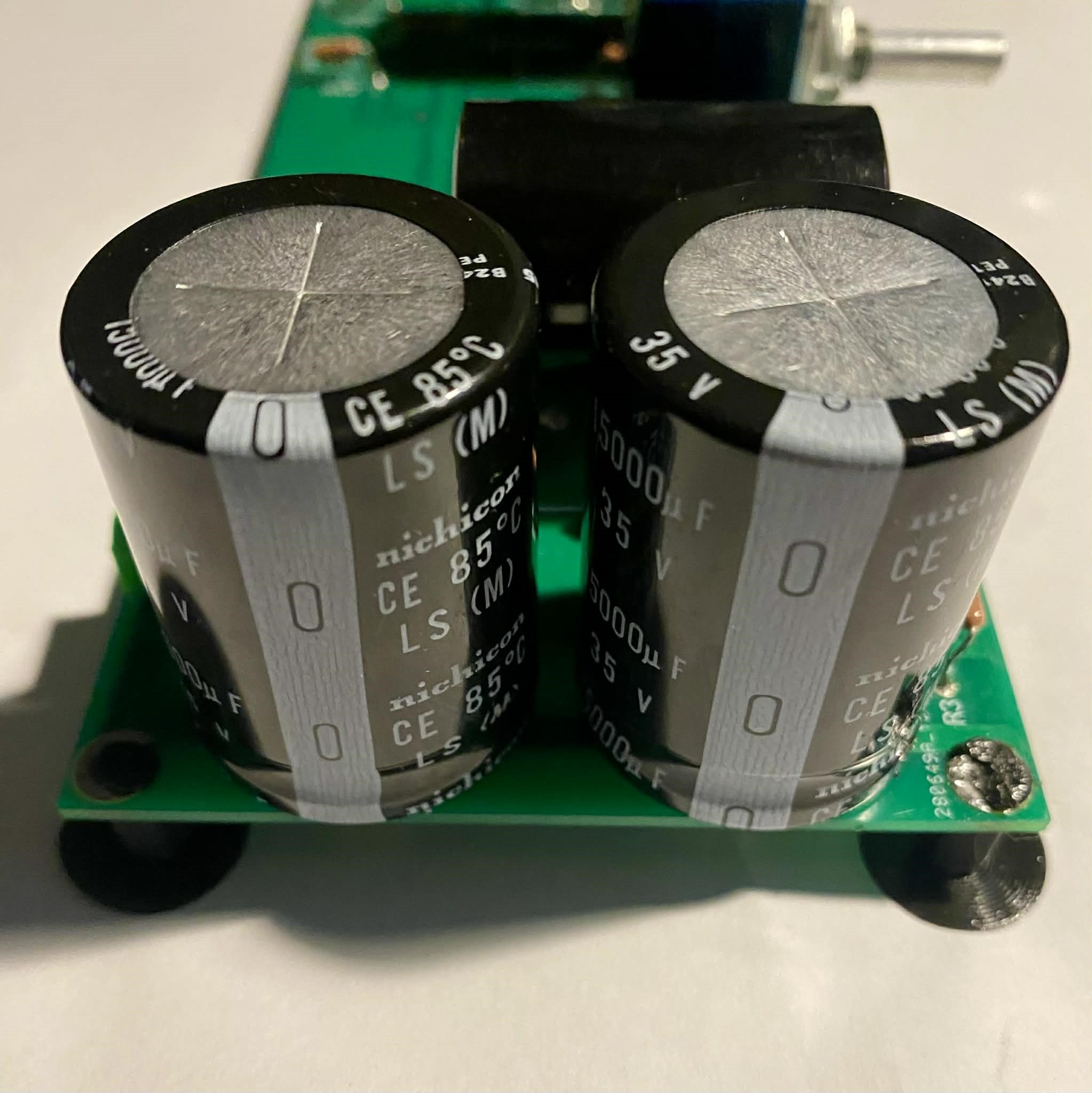

W sekcji filtrującej dałem zamiast zestawowych 6800-15000uF Nichicona LS

Taniego Alpsa 20K stosuje na czas testów, domyślnie ma być jakaś lepsza drabinka rezystorowa. Z tego co udało mi sie doczytać masa bufora ma być izolowana od obudowy ,ewentualnie zwarta przez blider z rezystora i małej pojemności. Oczywiście całość- zasilanie, bufor i selektor wejść będą w jednej obudowie.
