Odbudowa zwrotnic Quadral Titan

[Myszor]

Nie były. Mam je od pierwszego właściciela. Quadral potwierdził mi że rożne wersje szły.
Piterski A patrzyłeś na schemat ? Tam jest bezpiecznik ktorego nie ma w rzeczywistości.

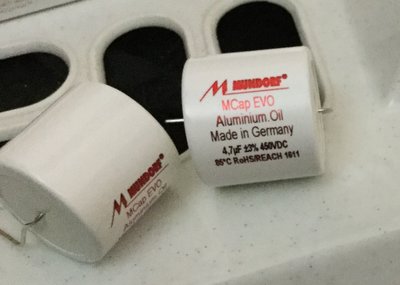

Z mundorfów mam takie:

[Piterski]

Właśnie na schemacie ten bezpiecznik wypatrzyłem.
No to jak mi dojdą inne kondensatory na próby to Ci podeślę te ZN, zobaczysz jaka się między sobą różnią.
Mimo że i to i to tej samej stajni. Tam masz równolegle jeszcze 1uF ale niestety ja mam tylko 1,5uFw tych ZN ach a to Ci zmieni punkt odcięcia na wysokich tonach.

[Myszor]

No wlaśnie tego bezpiecznika nie ma na żadnym pcb. Chyba że jest poza nią.
Głupio byłoby spalic tweeter za 150eur

[Piterski]

Na pewno tak, tylko ten schemat tak nie do końca wyjaśnia jak to jest połączone.
Spalić go można jak się przesteruje wzmacniacz lub tak jak u mnie zabezpieczenie działało przy przewijaniu taśmy na podsłuchu, ale ten układ był zdecydowanie bardziej rozbudowany niż zwykły bezpiecznik.
Jak byś chciał sobie wygodnie posprawdzać wpływ kondensatorów, to my z kolegami wyprowadzaliśmy kabelki z zaciskami (kostki jak w elektryce) i wygodnie zmienialiśmy kondensatory bez lutowania. Przy płytce drukowanej to tym bardziej jest wskazane by nie popalić ścieżek.

[Myszor]

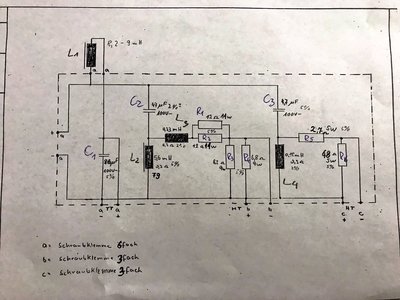

Dolepiam schemat zwrotnic mk2 dla potomności.
Sporo zmienił.

[Myszor]

Vulkany zostawiłem w spokoju ale chcę zrobić swoje zwrotnice do Titanów. Zostały mi mundorfy evo oil więc największy koszt z głowy.

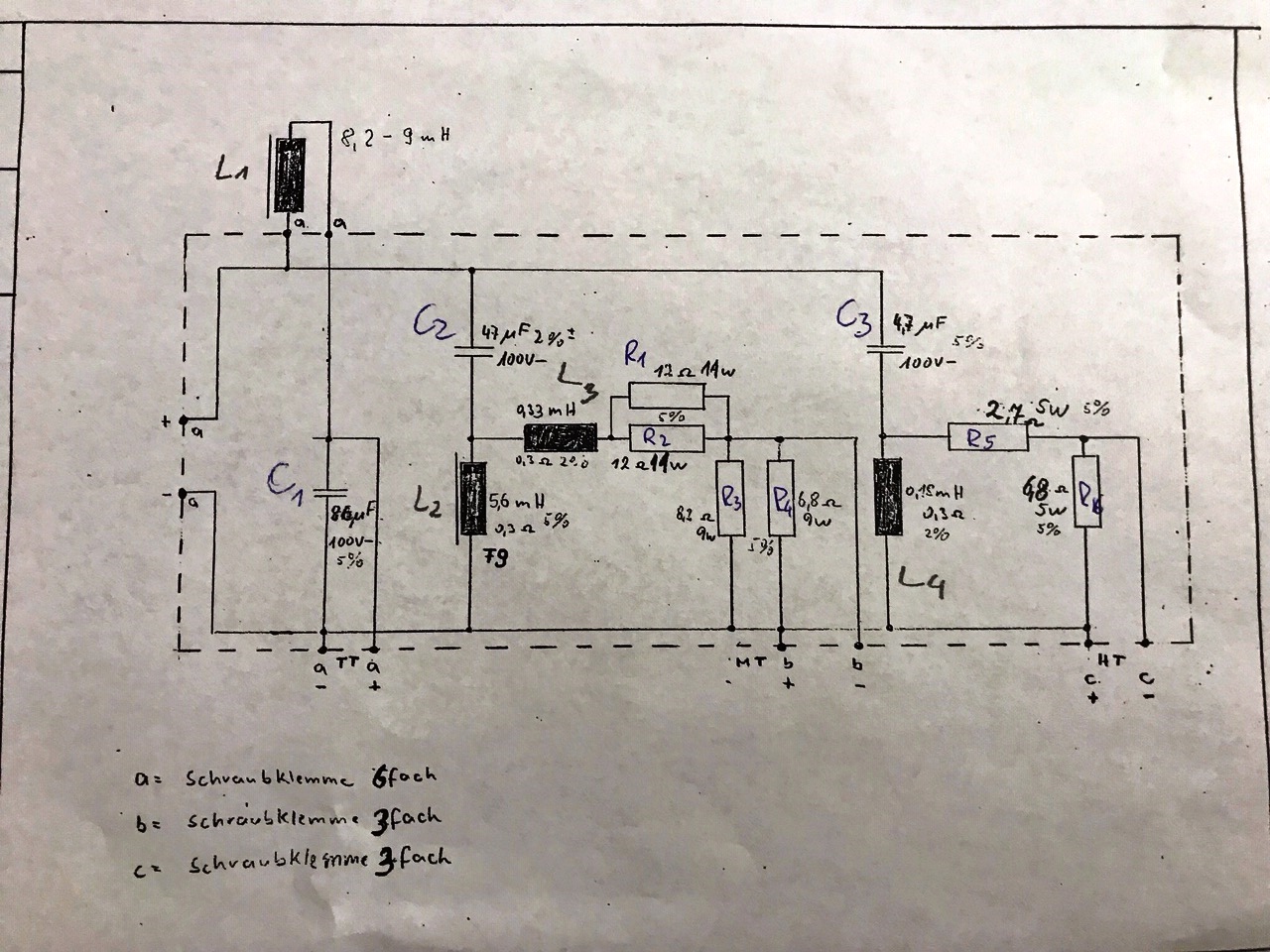

Wstawiam schemat i zapytuję panów z doświadczeniem o następujące kwestie (sorry jeśli banalne):

1. Po co zastosowano dwa rezystory równoległe R1 i R2 , oba 12ohm 11W ? Nie lepiej dać jeden 6ohm 20W ?
2. Zasadniczo mogę użyć rezystorów o wyższej wartości W ? np. zamiast 6,8ohm 5W dać 6,8ohm 10W ?
3. DLaczego głośnik basowy (TT) podłączony jest w fazie a średnio (MT) i wysokotonowy (HT) są podłączane w przeciwfazie ? Sprawdziłem inne modele i quadral wszędzie tak robił.
4. Nie chcę lutować metodą "na pająka". Chciałbym większość elementów (oprócz chyba tej cewki rdzeniowej wielkiej) umieścić na płytce. Znalazłem takie coś https://botland.com.pl/pl/54-plytki-uniwersalne . Nada się czy są inne sposoby ?

Dzięki za porady z góry.

[BlackDevil]

1. Po co zastosowano dwa rezystory równoległe R1 i R2 , oba 12ohm 11W ? Nie lepiej dać jeden 6ohm 20W ?

Zapewne do szybszego odprowadzania ciepła.

2. Zasadniczo mogę użyć rezystorów o wyższej wartości W ? np. zamiast 6,8ohm 5W dać 6,8ohm 10W ?

Raczej Tak.

3. DLaczego głośnik basowy (TT) podłączony jest w fazie a średnio (MT) i wysokotonowy (HT) są podłączane w przeciwfazie ? Sprawdziłem inne modele i quadral wszędzie tak robił.

Raczej wszystkie są w fazie na każdym elemencie masz spadek napięcia np( + rezystor - na drugim końcu itd - +) tak mnie się wydaje ale mogę się mylić.

4. Nie chcę lutować metodą "na pająka". Chciałbym większość elementów (oprócz chyba tej cewki rdzeniowej wielkiej) umieścić na płytce. Znalazłem takie coś https://botland.com.pl/pl/54-plytki-uniwersalne . Nada się czy są inne sposoby ?

Deska to najlepsze rozwiązanie dodatkowo przyklejasz elementy do niej co by nic nie drgało.

[Myszor]

Dzięki Czarny Diable.

Raczej wszystkie są w fazie

Nie kwestionuję podłączenia ale zaciekawiło mnie dlaczego minus z wzmacniacza idzie bezpośrednio na plusy głośników.

Deska to najlepsze rozwiązanie dodatkowo przyklejasz elementy

Też o tym myślałem. Jak kleisz ? Hot meltem ?

szybszego odprowadzania ciepła.

Czyli nie robić jednego rezystora o większej mocy ?

[BlackDevil]

To porównanie z rezystorkiem nie traktuj tego dosłownie bo gra pąd zmienny a to całkiem inna bajka nie jestem specem od zwrotnic w tym przypadku kondensator wymusza polaryzację (połączenie równoległe kondensatora do głośnika będzie + do + a szeregowo odwrotnie )kiedyś coś tam skleciłem efekt był zadowalający .
Kleiłem hot meltem. Zostaw dwa rezystorki..

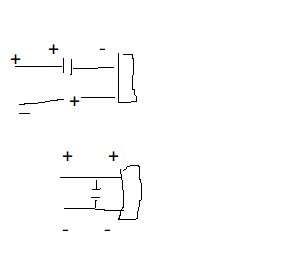

Grafika poglądowa

[Myszor]

Gdzie kupujecie elementy zwrotnic ? Taki "wszystko w jednym" to widzę loudspeakershop.eu. Co jeszcze wartego uwagi ?

[BlackDevil]

Ja brałem z http://zap-audio.pl/

[klin]

Gdzie kupujecie elementy zwrotnic ?

Ja tutaj:
https://www.poweraudio.pl
Są też na allegro.

[Myszor]

Super. Dobrze was mieć Panowie

L1 to w realu cewka transformatorowa. Muszę dać transformatorową czy rdzeniowa też może być ?

[wydra]

https://loudspeakershop.eu/ a ja tutaj
jesli chodzi o kolejność♣ wg najlepszych parametrów to jest taśmowa>powietrzna>rdzeniowa>transformatorowa

[klin]

esli chodzi o kolejność♣ wg najlepszych parametrów to jest taśmowa>powietrzna>rdzeniowa>transformatorowa

...ale to chyba nie jest takie proste...? Na basowca raczej na odwrót...
