F5M + preamp Nelson Pass

[iras67]

Myślisz ze da radę z 8sztuk dobrac coś w pary najlepiej z miedzy 7 a 9mA z tego pierwszego linku ? Czy zamawiać wiecej?

[cxxm]

ma już dobrane w pary tylko cena https://www.ebay.pl/itm/257400748947?_s ... Sw2fdamYG4 kupowałem też na ZENmarket tylko trzeba tam czytać dokładnie opis

[Jaculek]

ma już dobrane w pary tylko cena https://www.ebay.pl/itm/257400748947?_s ... Sw2fdamYG4 kupowałem

To są pary komplementarne. W tym projekcie (B1) tranzystory pracują jako wtórniki źródłowe (wspólny dren).

z 8sztuk dobrac coś w pary najlepiej z miedzy 7 a 9mA

Ale po co chcesz je dobierać w pary? Tu nie ma pary różnicowej. Wystarczy, żeby "dolny" tranzystor (źródło prądowe) miał mniejszy IDSS niż górny.

[cxxm]

https://www.ebay.pl/itm/254361776756?_s ... SwQeha7eV6

[Jaculek]

Fajnie ale prawie 100zł za sztukę.
Powtarzam po raz kolejny: ten projekt nie wymaga parowania tranzystorów. To jest wtórnik, czyli jego wzmocnienie napięciowe wynosi 1.

[iras67]

Idss zalecane dla tego bufora różnica <10–15% coś blisko siebie 8–12 mA. Tego sie trzymam.

[iras67]

Przyszły zamówione LSK170BL z Mouser . Szybko bez cła. Zamówiłem ich trochę na zapas .Dobrałem według zalecenia twórcy układu z zbliżonym Idss 8mA. Układ działa poprawnie bez zniekształceń. Masa płytki bufora B1izolowana. Zasilam małym zasilaczem Sigma 11 na elementach dyskretnych ustawionym na 18,5V. Za mostkiem prostowniczym zasilacza przy pierwszym kondensatorze spiąłem jego minus z punktem uziemienia na obudowie przez Groundbreaker zrobiony z mostka prostowniczego, kondensatora 100nF i rezystora 10Ohm. Mam czarne czyste tło . Teraz poeksperymentuje z pojemnością kondensatorów Wyjściowych MKP .Domyślnie zastosuje Superior Jentzen.

[iras67]

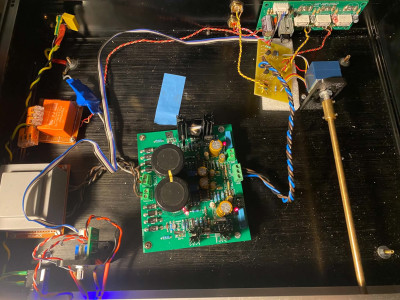

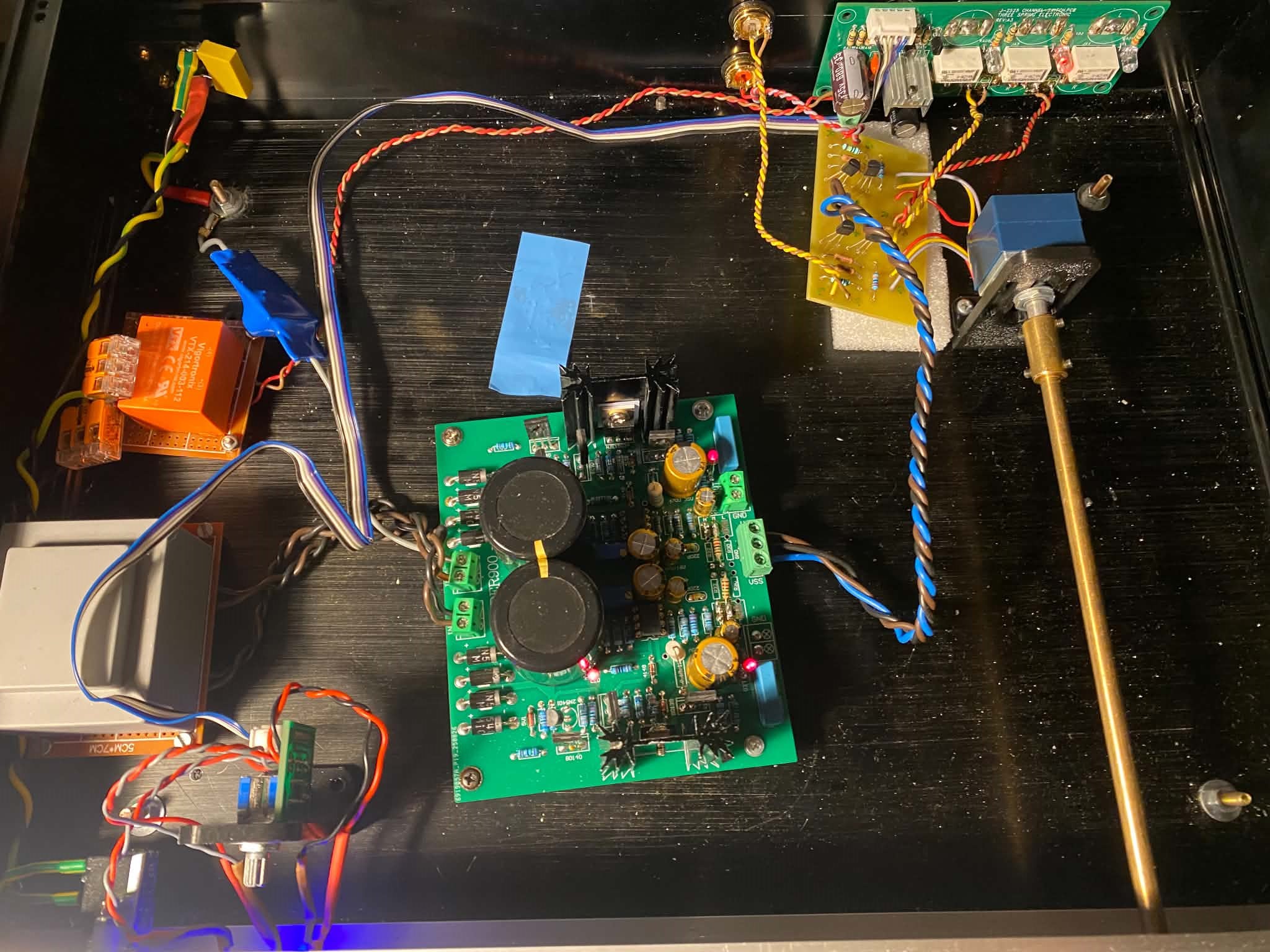

Po lekturze długiego wątku o B1 na Diy Audio zrobiłem testową płytkę jego modyfikacji Mezmerize , która różni się od pierwotnej wersji Passa zasilaniem symetrycznym i nie ma w nim kondensatorów. Nie mogłem sobie darować i odpaliłem na sucho nie mocując jeszcze płytek do obudowy na stałe. Bałaganik w środku ogarnę przez weekend . Jak to gra w porównaniu do pierwowzoru? Lepiej .Szersza scena. Bas jest bardziej sprężysty , Dittony jakby lepiej znoszą niskie tony. Zasilanie clonem Studer 900 ustaliłem na poziomie 15V-0-15V bezpiecznym dla LSK170Bl. Ich temp pod zamkniętą pokrywą preampu dochodzi do 33-34C. Sam zasilacz jest bardzo dobrej jakości, trzyma bez szumu napięcie do setnych V. Złożyłem go na markowych elementach z Mundorfami 6800uF, Nichicon FG i wymienionymi na orginalne opampy TL072 .Domyślnie Salas autor modyfikacji B1 Mezmerize za minimalne napięcie przyjął 10v i zaproponował swój zasilacz zintegrowany z buforem . Ja wykorzystałem tylko część płytki z samym buforem

. Słucha się na tym Jazzu jakby od nowa . Urzeka trąbka, piano talerze , brzmienie coś jak pomiędzy miękkością lampy a tranzystorem . Nawet nie brakuje mocy . Właściwie słucham na max godzinie 12. Cisza w tle całkowita. Świetny tani sposób na niedopasowanie źródła do końcówki. Próbowaliśmy też z kolegą wpiąć przez bufor premap lampowy SRPP na 4 12AX7 który bezpośrednio wpięty do F5 trochę wariował przez wysoką impedancję i gain lamp, z buforem zagrał zdecydowanie przyjemnie i lepiej.
Ps. Wykonam tez pełną modyfikację Salasa z zasilaczem Shunt na niskonapięciowych diodach led który nadaje buforowi trochę inny charakter brzmieniowy.
