JLH 1969 10W klasa A

[szczepan_def]

Cześć, przymiarki do wzmacniacza JLH 1969 klasa A 10W

Na wiosnę powinien być skończony, ma ktoś? Jak wrażenia?

[oowan]

Jestem ciekawy efektów.

Wiosną tego roku zacząłem to cudo bo chciałem wykorzystać leżakujące od kilkunastu lat KD502. Nawet udało mi się dobrać dwie pary o podobnym wzmocnieniu.
Jakoś nie chciało to działać jak powinno. Tak, jakby tranzystorów mocy nie dało się całkiem otworzyć. Jeśli dobrze pamiętam to Imax=0,6A przy Ub/2 na wyjściu.
Przypadkowo zrobiłem zwarcie i wyjarał się cały stopień sterujący w jednym kanale.
Na razie leży. Nie mam do tego siły.

Szczerze będę ci kibicować

[szczepan_def]

Wziąłem takie zestawy po 10$ za worek, wiadomo że 3055 do wymiany, jutro wysypię z worka i zobaczymy co w środku, zasilanie, obudowa z radiatorami, gniazda, potencjometr, wejścia,tego na pewno nie dali

+24v i 1A spoczynkowego to co czytałem że w miarę optymalnie... Mam regulowany zasilacz może pomoże w ustawieniu...

jakie miałeś napięcie

[oowan]

Robiłem wersję symetryczną. Zasilałem go ok. +/- 23V.

[szczepan_def]

Robiłem wersję symetryczną. Zasilałem go ok. +/- 23V.

Czyli inaczej jak mówi Pan Hood.... Może dlatego nie otwiera tranów,. 27v i 1.2A przy niesymetrycznym dla 8om, tak mówi konstrukcja.... Szukam sparowanych 3055

[oowan]

Czyli inaczej jak mówi Pan Hood

Na przestrzeni dziejów powstało kilka odmian/modyfikacji wzmacniacza JLH. Moja wersja to JLH2003.

Kombinowałem co z tym projektem jest nie tak? W zasadzie schemat jest identyczny jak inne wzm. klasy AB. To kwestia prądu spoczynkowego i wysterowania tranzystorów mocy. Czyli nawet gdyby bias był za mały, wzmacniacz powinien przejść w klasę B przy większym wysterowaniu.
A tu obcinał szczyty przebiegu i to niesymetrycznie.

No i oczywiście grzał się niemiłosiernie. Ale taka jego uroda. Na zimę w sam raz

Cóż nie doszedłem przyczyny tego niedomagania. Nie zdążyłem a teraz nie chce mi się do tego wracać. Może kiedyś...
Na razie odrabiam zaległości z moim audio

[szczepan_def]

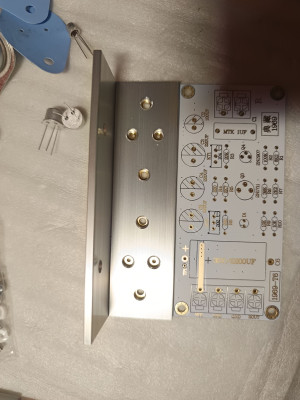

Co w środku, Płytki całkiem spoko, kątowniki łączeniowe spasowane

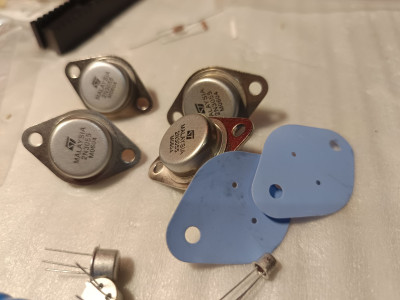

Tranzystory ST Malaysia, bieżąca produkcja, będą inne JAN RCA

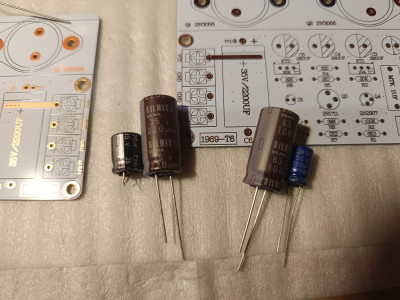

Reszta elementów też do podmianki na jakieś trochę lepsze...kondy z worka vs Elna

[szczepan_def]

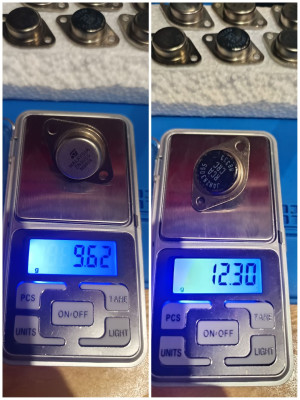

Test tranzystorów, na wagę, grubość blaszki podstawy taka sama 1,5mm

[oowan]

kondy z worka vs Elna

Rzeczywiście jakiś wybryk natury

Test tranzystorów, na wagę

Wagi bym się nie czepiał. Istotna jest wielkość krzemowej struktury. Jest na tyle mała, że na wagę zauważalnie nie wpłynie.
Trzeba by odciąć dekielki, żeby to sprawdzić.

Tak na marginesie, słyszałem kiedyś, jeszcze za PRL-u o czeskich KD502, co się tak zagrzały, że nogi się odlutowały, a one przeżyły to była technologia

[szczepan_def]

Po robocie, sobota wolna, masz Pan czas... Pomiary tranzystorów 2n3055.... Napięcie Baza-emiter z baterii 9v przez rezystor 2.2k... napięcie kolektor emiter z zasilacza....pomierzę jak to się układa dla 8 tranzystorów jakie posiadam i coś dobiorę w pary

[szczepan_def]

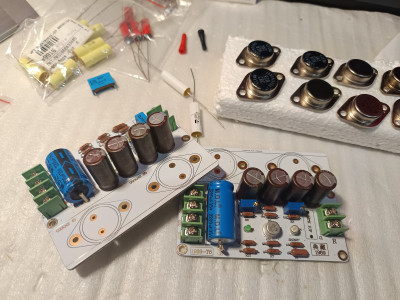

Kanały polutowane....

teraz przeprawa przez styx chłodzenie, zasilacze, buda...

[ŁDŁ]

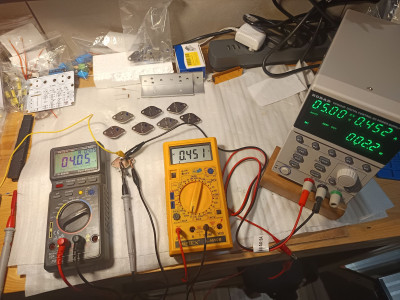

Po robocie, sobota wolna, masz Pan czas... Pomiary tranzystorów 2n3055.... Napięcie Baza-emiter z baterii 9v przez rezystor 2.2k... napięcie kolektor emiter z zasilacza....pomierzę jak to się układa dla 8 tranzystorów jakie posiadam i coś dobiorę w paryc1_20251213_01235302.jpeg

Zerknij na mój film jakie są problemy z 2N3055. Teraz jest mnóstwo szajsu.


Klucz do fajnego JLH to dobre tranzystory i względnie dobrane w parę.
Jak mi podeślesz to mogę je przy okazji zmierzyć, ciekawe czy tej JANowe są faktycznie takie solidne.

[szczepan_def]

Klucz do fajnego JLH to dobre tranzystory i względnie dobrane w parę.
Jak mi podeślesz to mogę je przy okazji zmierzyć, ciekawe czy tej JANowe są faktycznie takie solidne.

Dziękuję, Fajny miernik-wykreślacz jak jest taka opcja żeby sprawdzić na takim sprzęcie to super, zobaczymy czy wyjdą takie same pary jak metodą domową, dogadamy temat na boku

[szczepan_def]

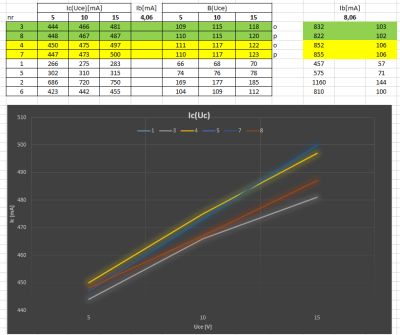

Tranzystory ponumerowane, napięcie kolektora wynosiło kolejno 5/10/15v, chwilowo otwierane były prądem ok.4mA i odczytywałem prąd kolektora, wykres obejmuje tylko 2 pary które wybrałem, sprawdziłem jeszcze dla prądu bazy 8mA i napięcia Vc 10v
[,attachment=0]tr.png[/attachment]

[Artur K.]

Ja kilka lat temu złożyłem nieco inną wersję która ma jeszcze dodatkowy tranzystor filtrujący tętnienia. Mniej więcej coś takiego:
https://pl.aliexpress.com/item/1005006918354656.html

Uzyskałem z tego prawie 20W/8R przy zasilaniu niecałe +30V. Ja swojego uruchamiałem przy pomocy oscyloskopu - po prostu kręciłem prądem spoczynkowym tak, aby uzyskać najwyższą amplitudę sygnału przy zadanym obciążeniu.
Mając miernik zniekształceń można ustawić prąd na najniższy poziom zniekształceń, a mając analizator widma można ustawić najniższą zawartość nieparzystych harmonicznych (w szczególności trzeciej). Ustawienia prądu spoczynkowego dla wszystkich tych przypadków nie są ze sobą tożsame, więc można i warto poeksperymentować
Należy pamiętać, że moc wyjściowa zależy od prądu spoczynkowego. Aby uzyskać 20W przy 8R potrzeba ok. 1.6A prądu, ale dla uzyskania tych samych 20W przy 4R trzeba już prawie 2.5A prądu i niższe napięcie zasilania ponieważ tranzystory nam odfruną termicznie.

Ogólnie jak za 40zł (tyle dałem za dwie płytki w Chinach, resztę części miałem) jest całkiem ok., choć na kolana nie kładzie. Póki co leży i czeka na lepsze czasy. Nie mam pomysłu jak zrobić sensowną obudowę do tego, a mam na czym słuchać więc nie mam ciśnienia. Najlepiej byłoby kupić jakiś uszkodzony wzmacniacz z pasywnym chłodzeniem i wykorzystać obudowę + radiatory, ale niestety nie mogę trafić niczego takiego w rozsądnej cenie.
