Hiraga La Prepre

[zwy]

Jacek, nie chcę Cię martwić, ale masz literówkę w Hiradze.

[Jacek 1972t]

Jacek, nie chcę Cię martwić, ale masz literówkę w Hiradze.

Dzięki, poprawione

[fazior13]

Panowie, czy ktoś używał Hiragi z Ortofonem MC20 mkII?

[Jaculek]

Ja używałem z MC20 ale była po retipie i przewinięciu cewek, więc nie jest do końca miarodajne. Wg mnie poziom sygnału tego egzemplarza jest niższy od fabrycznego (<70uV) ale nie mierzyłem. Generalnie Hiraga daje radę. Szumi może nieco bardziej niż SUT ale nie ma tragedii. Ze względu na niską impedancję tych Ortofonów wzmocnienie jest większe niż przy wkładkach o impedancji kilkudziesięciu omów (jakieś 6dB)

[fazior13]

Ja używałem z MC20 ale była po retipie i przewinięciu cewek, więc nie jest do końca miarodajne. Wg mnie poziom sygnału tego egzemplarza jest niższy od fabrycznego (<70uV) ale nie mierzyłem. Generalnie Hiraga daje radę. Szumi może nieco bardziej niż SUT ale nie ma tragedii. Ze względu na niską impedancję tych Ortofonów wzmocnienie jest większe niż przy wkładkach o impedancji kilkudziesięciu omów (jakieś 6dB)

Czyli niskie napięcie nie będzie jej straszne, bo w tych Ortofonach to jest chyba największy problem.

[gekon]

Grawerka gotowa. Pozostało już tylko cieszyć się dźwiękiem
Dzięki Jacku....

Gdzie wrzuciłeś zasilanie PreamP?

Edit.
Już widzę, że w jednej obudowie, nie sieje na Pre i Hirage?

[Wojtek]

nie sieje na Pre i Hirage?

Jak jest ekranowane to co ma siać?
Hiraga jest bateryjna.

[Laush]

Hey,

To się tworzy czy spraw nieaktualna ?

Jaculek przeprasza że Wojtek trzyma zakładnika Dobre dobre.
Do połowy maja powinienem już skończyć szerokie testy.
Niestety czas na przerzucanie sprzętu i odsłuch płyt mam ograniczony przede wszystkim do godzin nocnych.

[gekon]

nie sieje na Pre i Hirage?

Jak jest ekranowane to co ma siać?
Hiraga jest bateryjna.

Wiem, że Hiraga jest zasilana z akumulatorów, ale było wcześniej napisane, żeby wszelakie transformatory odsunac co najmniej 30 cm. Więc dopytuje.

[Wojtek]

To się tworzy czy spraw nieaktualna ?

Aj widzisz zostawiłem w lodówce i zapomniałem dokończyć Nadrobię.

[Jaculek]

Recenzja ciągle w zamrażarce a tymczasem powstała nowa wersja płytki, Chińczycy ładnie ją wydrukowali a ja zlutowałem. Poza nowym układem elementów w obwodzie zastosowałem układ opóźnionego załączania sygnału na wyjściu. Sygnał jest zwierany do masy przez tranzystor p-MOSFET o bramce spolaryzowanej ujemnie, przez cały czas gdy przedwzmacniacz jest wyłączony (napięcie idzie z przełącznika). W chwili włączenia kondensator w obwodzie bramki jest ładowany dodatnio przez rezystor 75k. Po osiągnięciu napięcie progowego tranzystor się wyłącza i sygnał pojawia się na wyjściu.
W chwili wyłączenia przedwzmacniacza przełącznik podłącza z powrotem obwód bramki do ujemnego zasilania ale przez rezystor 3R6 więc mosfet zaczyna przewodzić praktycznie natychmiast i na wyjściu nie ma sygnału (stuknięcia). Układ przetestowany i działa prawidłowo.

[Rudinho]

Cześć. Kto następny w kolejce? Proszę o dane do wysyłki na priv.

[Jaculek]

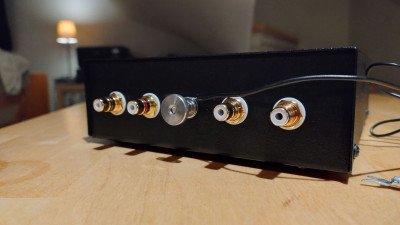

Egzemplarz testowy powrócił do mnie już jakiś czas temu. W końcu zabrałem się za jego modyfikację. Przerobiłem w nim włącznik tak, że stuk w momencie włączenia został mocno ograniczony (ale nie wyeliminowany). Wymagało to przecięcia kilku ścieżek na płytce i dodania kilku krosów ale spełnia swoje zadanie. Ponadto zmieniłem konfigurację złączy na tylnym panelu tak, że teraz wejścia są z lewej strony śruby uziemienia, a wyjścia z prawej.

Egzemplarz testowy jest do wzięcia w promocyjnej cenie 500zł.

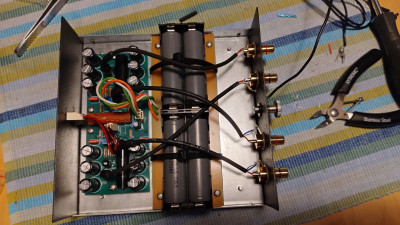

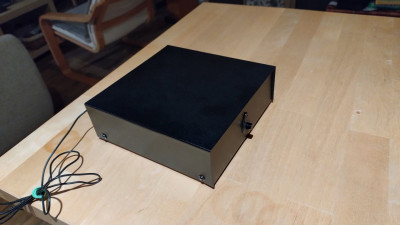

Poniżej kilka zdjęć tego konkretnego egzemplarza:

Jak widać wędrówka po Polsce nie odbiła się w żaden sposób na jego wyglądzie.
Na życzenie mogę zmniejszyć wzmocnienie (aktualnie jest ok. 30dB)

[Jaculek]

Egzemplarz-pielgrzym jedzie do @Lukasz31.
