Hiraga La Prepre

[Wojtek]

ale obawiam się, że razem z nim zniknie cała magia tego rozwiązania

Sprawdź

bo sam układ nie ma kompensacji termicznej

Dobrze że mam już parę fajnych prepre

[Jaculek]

Tymczasem...

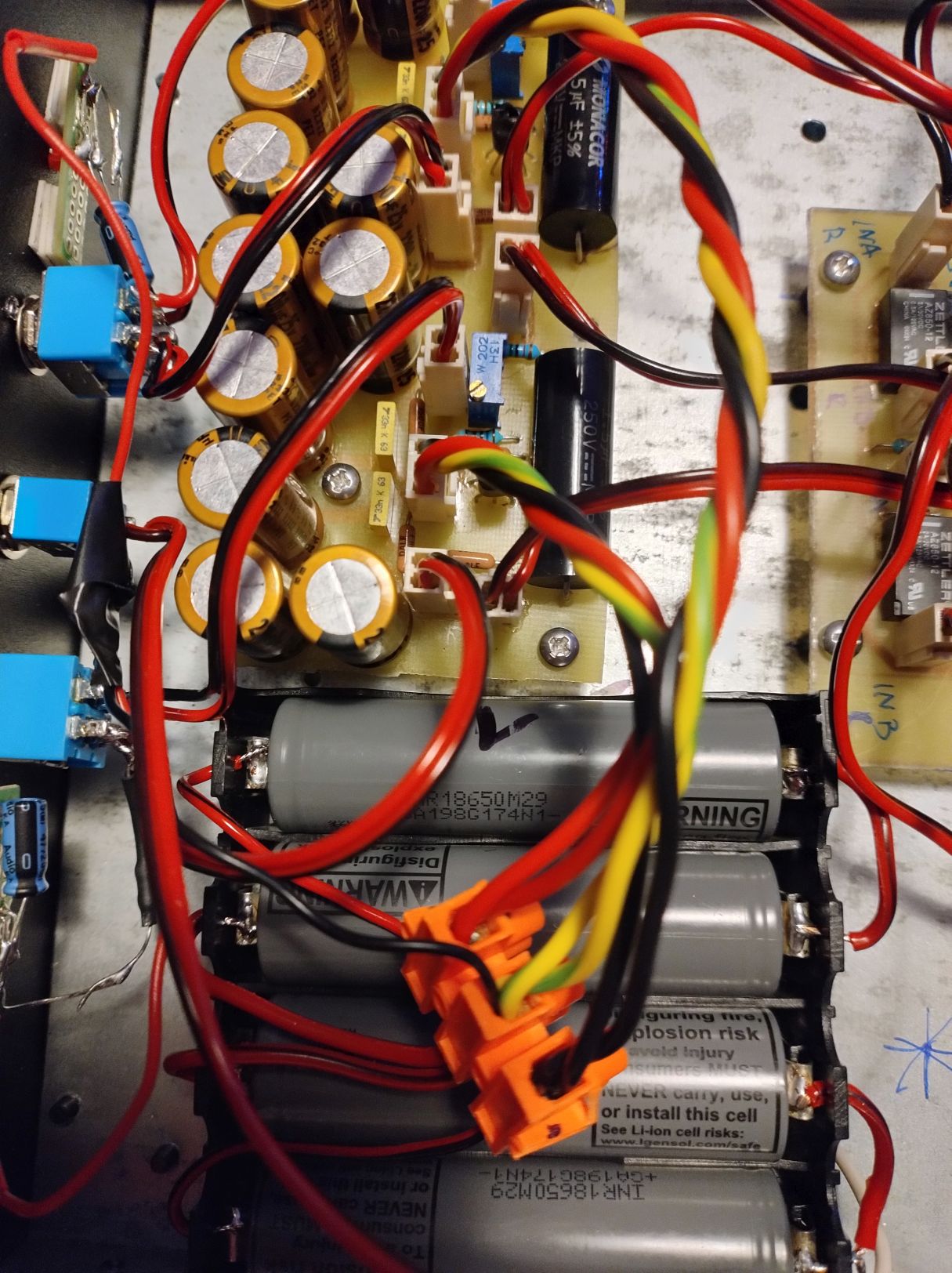

Baterie odłączone. Prąd pociągnąłem z zasilacza PreamPa. No i jest super. Szumu i przydźwięk sieci podobnie jak przy niezależnym zasilaniu. To cieszy, bo można z tego zrobić uzupełnienie do PreamPa. HeadamP Oczywiście tylko dla ludzi o mocnych nerwach

[Wojtek]

Szumu i przydźwięk sieci podobnie jak przy niezależnym zasilaniu.

Aż dziwne

[Jaculek]

No ba!
Ale to nic. Sprawdziłem jakie napięcie pojawia się na wejściu po wyłączeniu zasilania i okazuje się, że nie przekracza 2mV! To już na pewno nie zrobi krzywdy żadnej wkładce (sprawdzone na rezystorze 22 Ohmy).

[Jaculek]

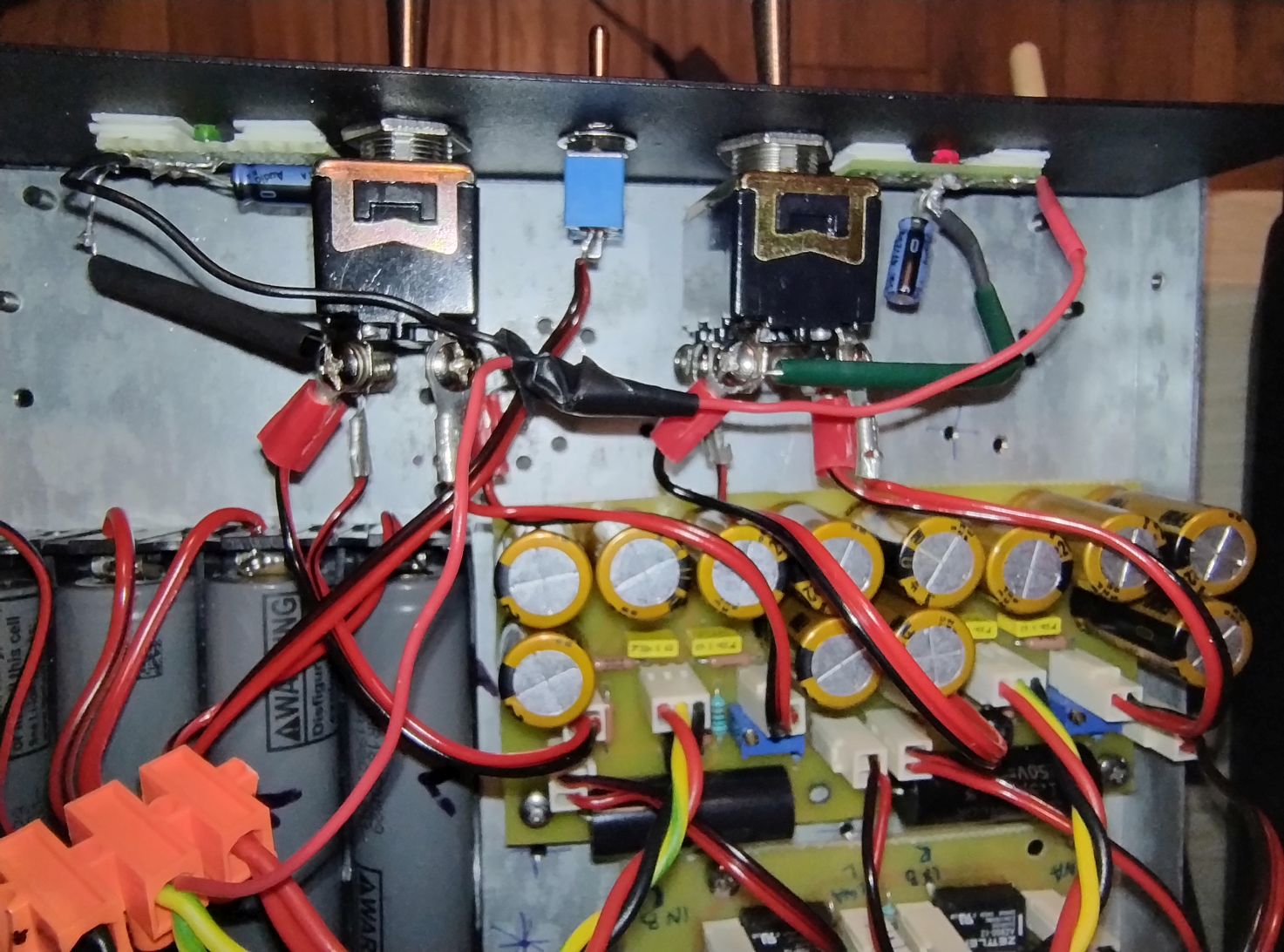

Nowa wersja płytki z poprawionym footprintem kondensatorów zrobiona. Elementy przeniesione.


Dodane wyjścia na wyłącznik (założyłem na nie zworki, bo na razie nie mam zamiaru ich używać). Te dwa niebieskie Jamicony wlazły tymczasowo, bo mi zabrakło Nichiconów (będą w poniedziałek, to wymienię). Zmieniłem też rezystor filtra ze 100 Ohm na 150 Ohm, czyli aktualnie filtracja ma łącznie 6600uF w elektrolitach i 33nF w folii oraz 150 Ohm (daje to częstotliwość 0,156 Hz). Oczywiście przydźwięk sieci spadł jeszcze bardziej. Na godzinie 12 nie słyszałem na słuchawkach niczego (ale uczciwie mówiąc w mieszkaniu nie jest całkiem cicho). Jeszcze to sprawdzę.
Póki co słucham i uśmiech jak u Jokera, nie schodzi z ust
