Witam

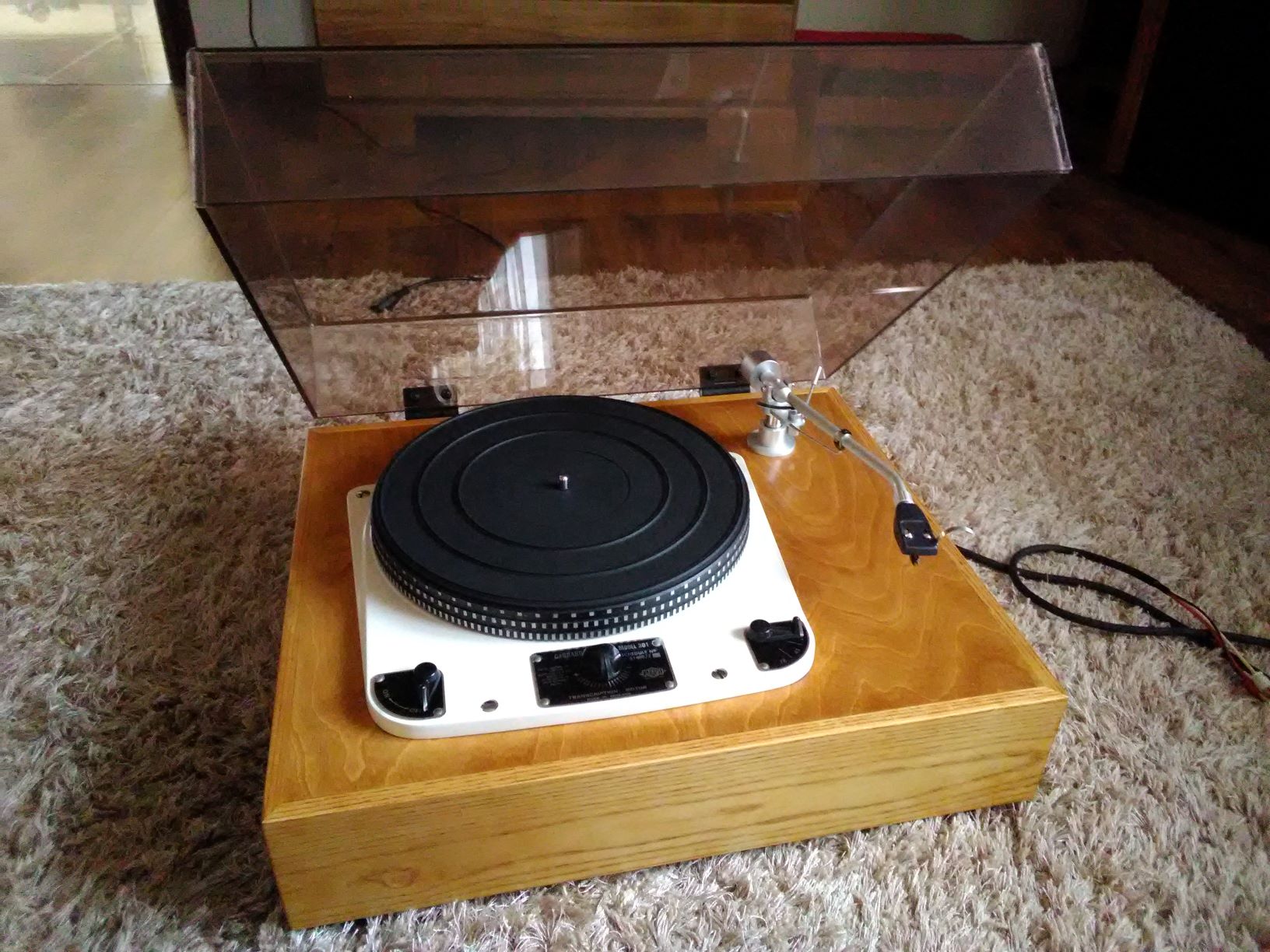

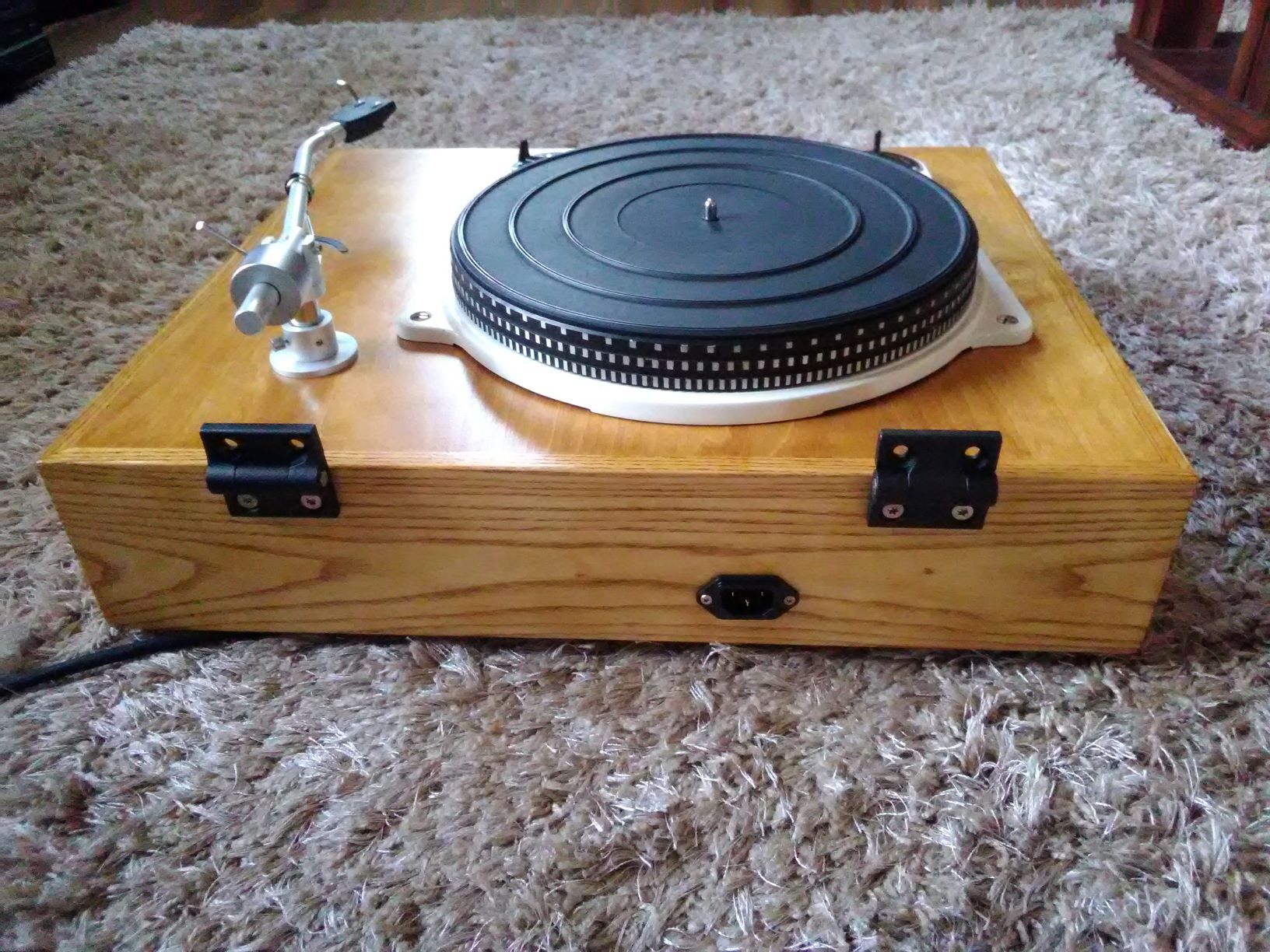

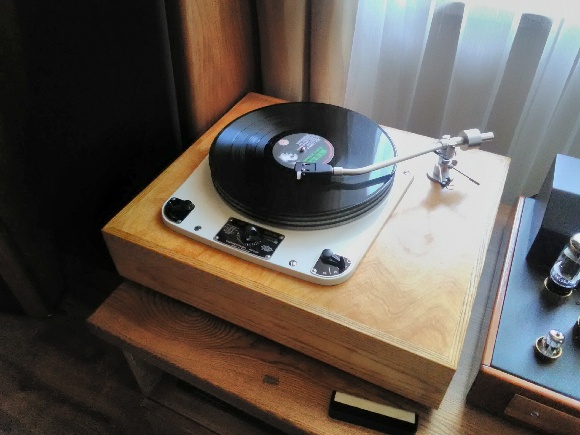

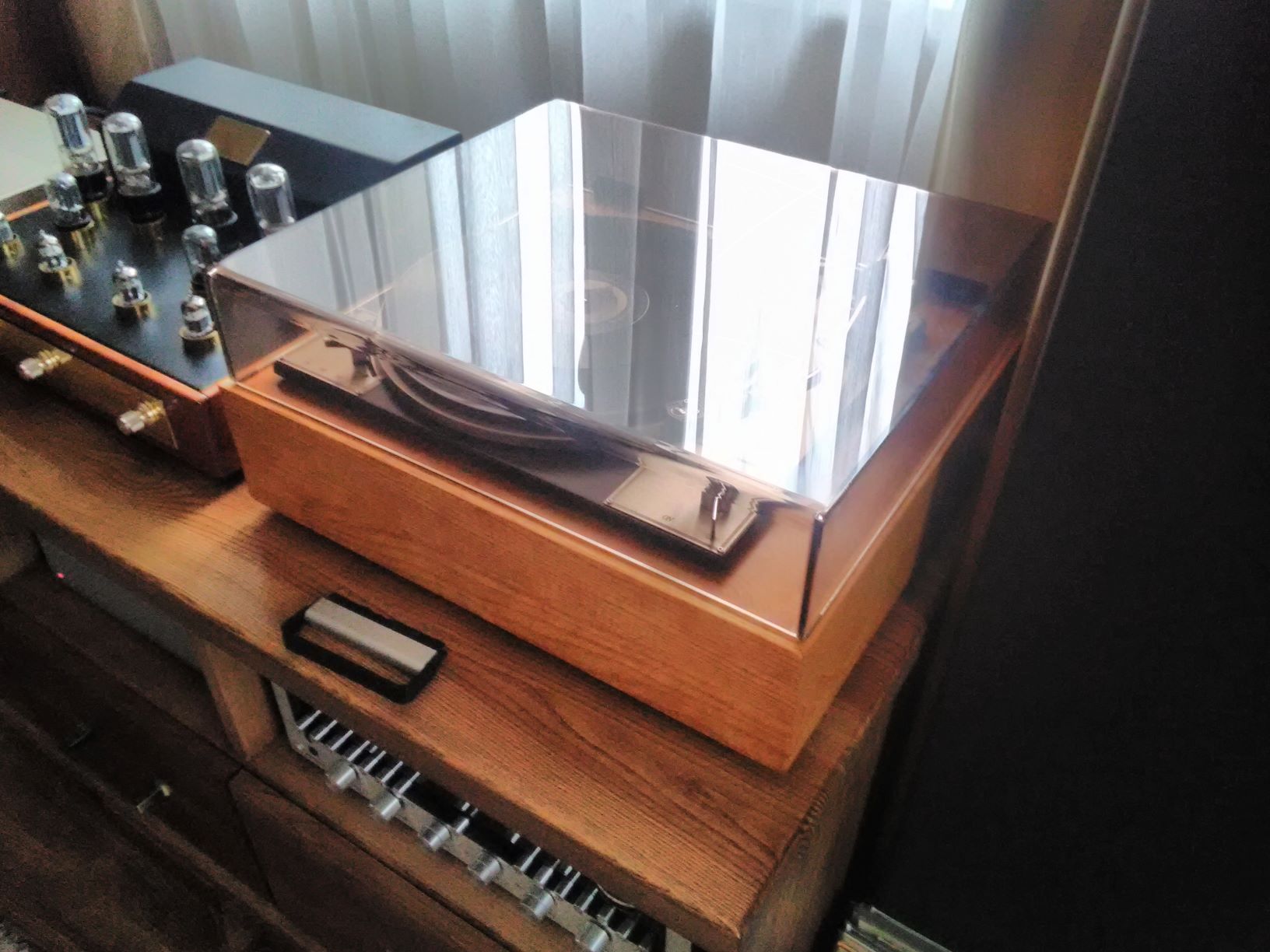

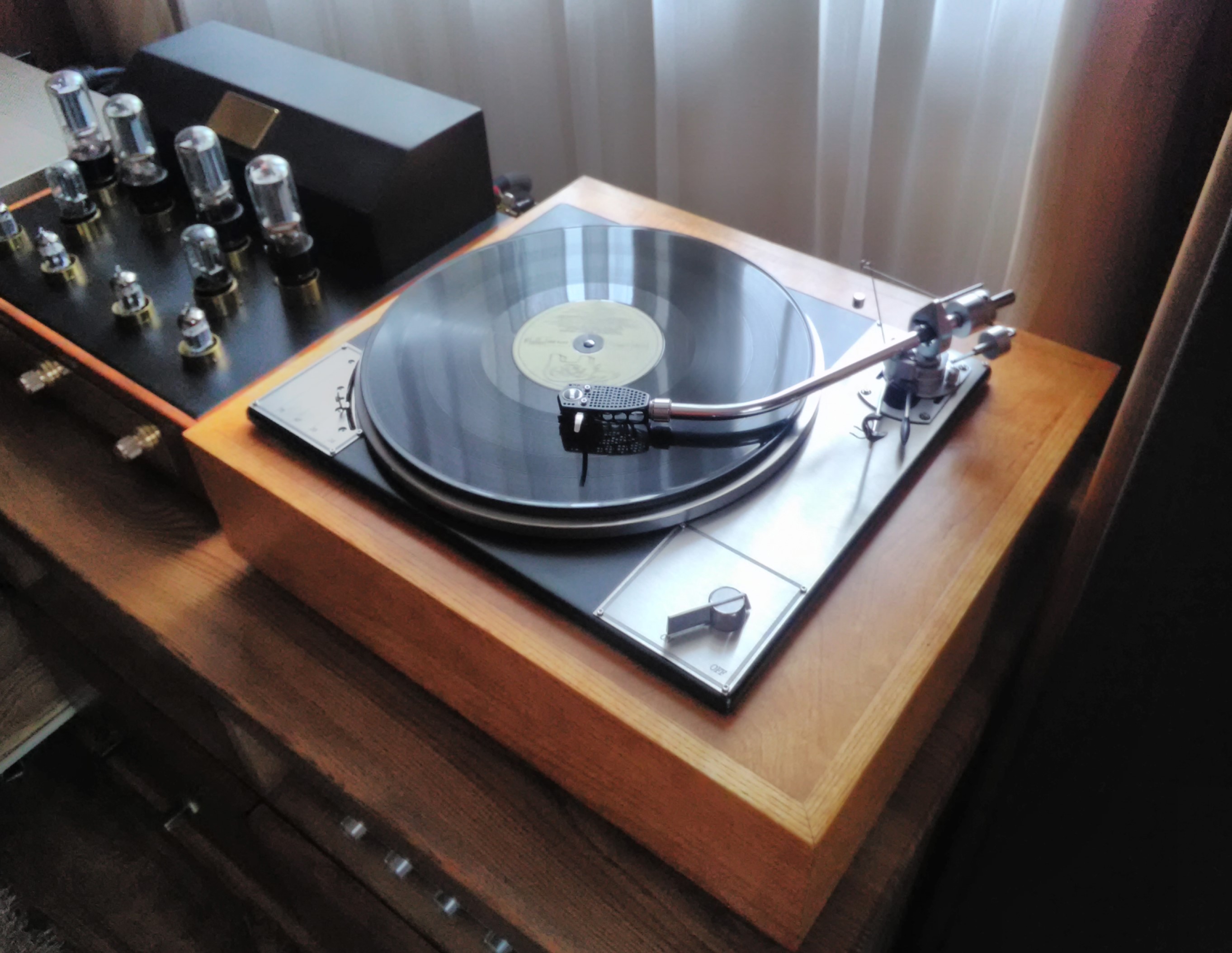

Wykonałem plinty do gramofonów Lenco 75 i Garrard 301. Do pierwszego mam już pokrywę i zamontowałem zawiasy od Techncsa 1200 są jendak za słabe do ciężaru mojej pokrywy. Czy możecie mi doradzić, jakie zamontować,żeby sprężyny ja utrzymały ?
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

Zeroqll
Posty: 529
Rejestracja: 14 mar 2017, 09:58

Re: Solidne zawiasy do pokrywy

Post autor: Zeroqll » 06 lip 2019, 12:24

Pokrywa z plexi 4mm?

petro74
Posty: 94
Rejestracja: 11 gru 2010, 17:07

Re: Solidne zawiasy do pokrywy

Post autor: petro74 » 06 lip 2019, 23:23

ok. 5 mm, dlatego trochę waży
myślałem akcesoriach meblowych ale nie pasują stylistycznie

Awatar użytkownika
Pawelec
Posty: 2527
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Re: Solidne zawiasy do pokrywy

Post autor: Pawelec » 07 lip 2019, 08:32

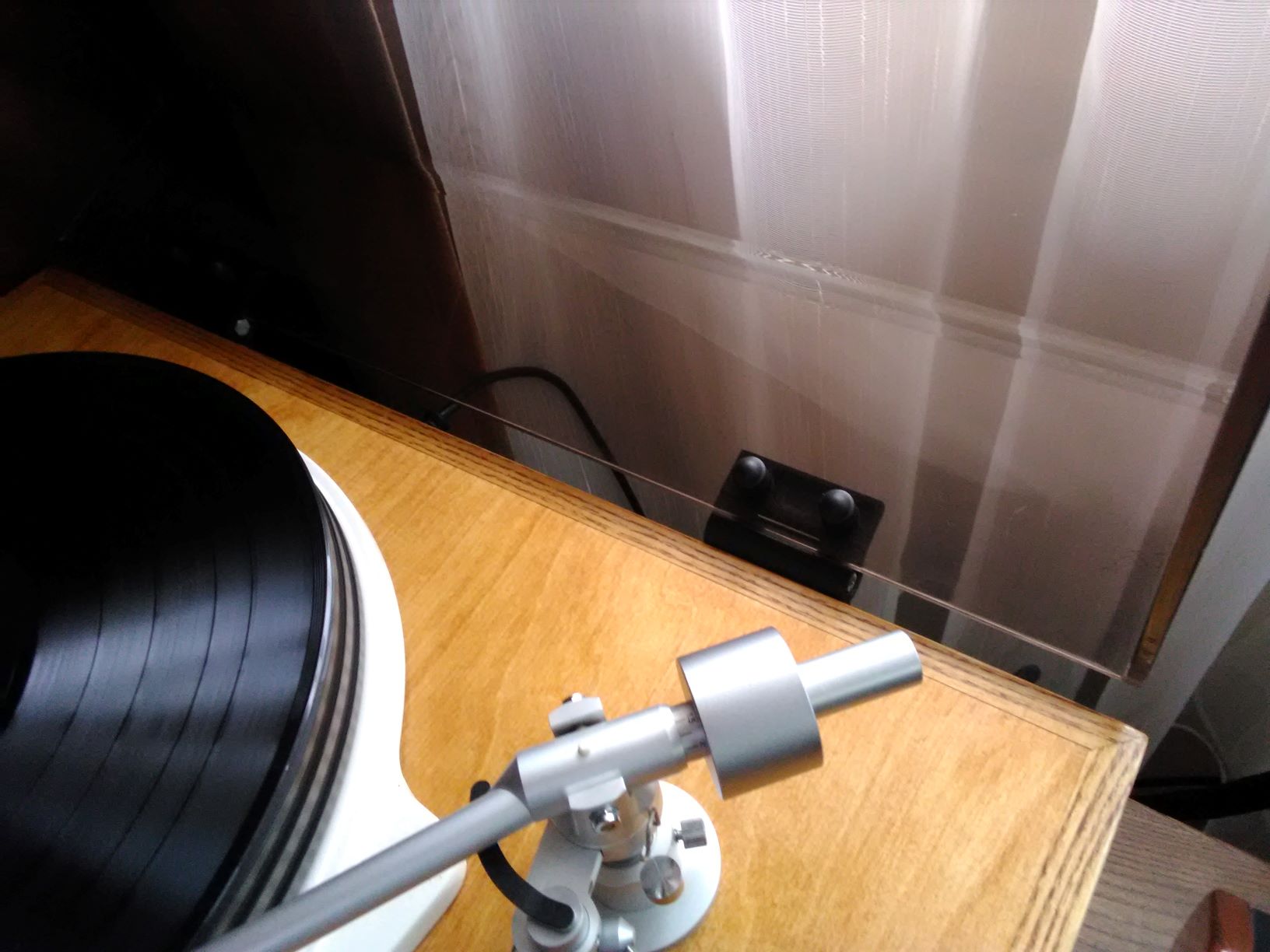

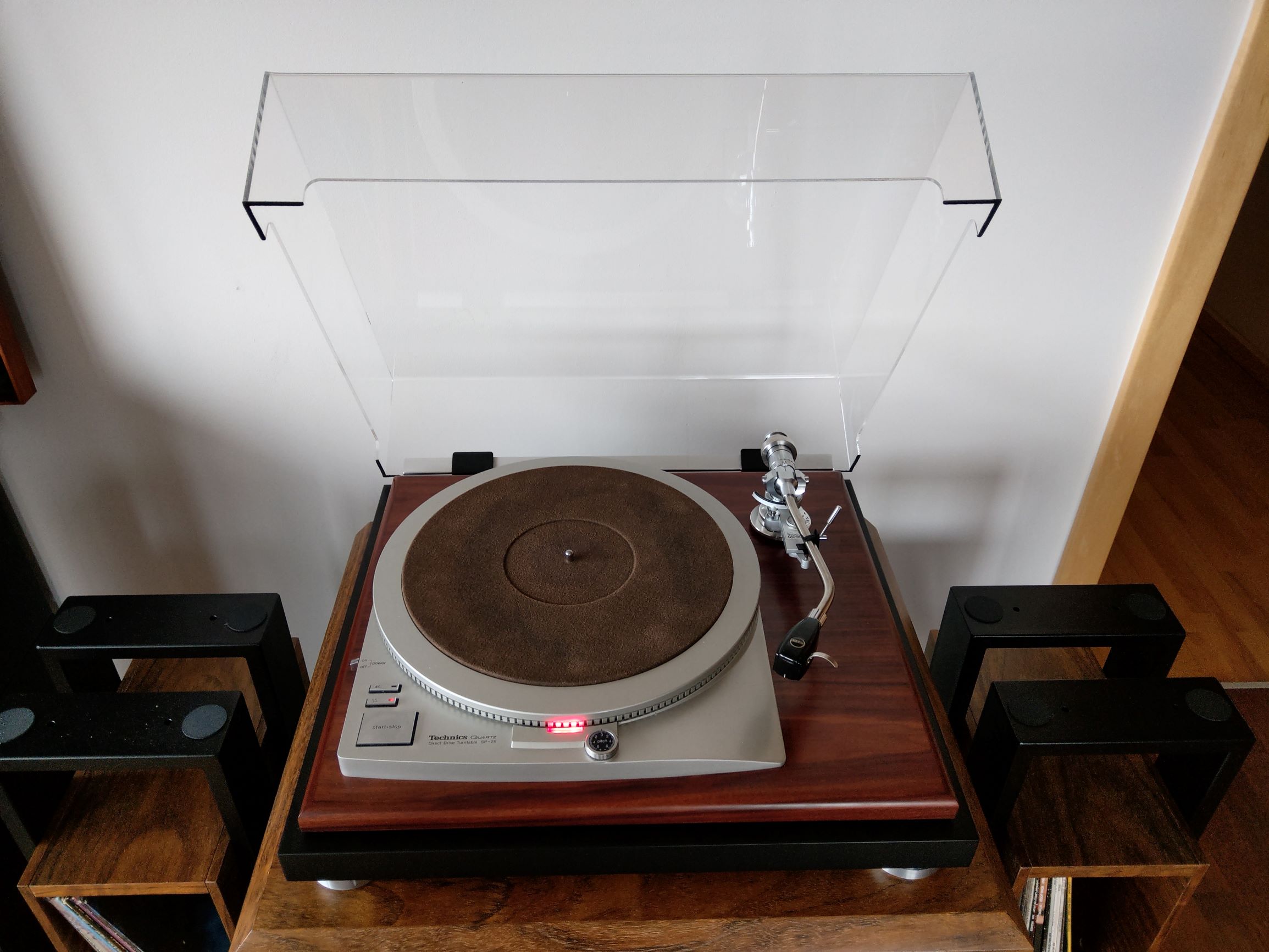

Niestety 5 mm to trochę dużo do utrzymania przy tak dużej pokrywie. Nie znajdziesz oryginalnych zawiasów by ją utrzymać. Mocne zawiasy są w Pionku TD 520, ale obawiam się, że i cztery sztuki nie dadzą rady. Proponuję zrobić pokrywę z 3 mm a na tylnej ściance do wysokość zawiasów dołożyć kątownik aluminiowy. Sprawdzone rozwiązanie. Próbowałem znaleźć siłowniki meblowe ale niestety estetycznie żaden nie pasował. Trudna sprawa. Jak coś ciekawego wymyślisz lub znajdziesz to podziel się na forum :) .
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

Awatar użytkownika
zbyszek1982
Posty: 3351
Rejestracja: 31 gru 2012, 19:11
Gramofon: Braun PS500
Lokalizacja: Okolice Krakowa

Re: Solidne zawiasy do pokrywy

Post autor: zbyszek1982 » 07 lip 2019, 09:15

Można zrobić pokrywę z podpórką. Ja mam taką w swoim gramofonie.
Braun PS500 | Ortofon 2M Bronze | Rotel CD14
Braun CSV13 | Snell E/III

petro74
Posty: 94
Rejestracja: 11 gru 2010, 17:07

Re: Solidne zawiasy do pokrywy

Post autor: petro74 » 07 lip 2019, 09:37

Też o tym myślałem, jak w oryginalnym Lenco.
Pytałem Kolegów o zawiasy, bo miałem nadzieję, że ktoś już brnął przez ten problem :think:
Meblowe gazowe to raczej do sprzętu z XXI w. Rozważałem jakieś od klapy samochodowej lub rozkładanych kanap ale porażka :(
Te 5mm pokrywy są super solidne i sztywne, ładnie wyglądają za zagięciach od frontów, boki dobrze się szlifuje do pożądanego łuku... tak więc parę plusów "dodatnich". Zawiasy Technicsa są o tyle wygodne,że na odsłuch można łatwo zdjąć pokrywę. Jednak rzeczywiście nawet 4 nie dadzą rady.
Pawelec, fajny Technics - cudeńko. Ramię to MS ?

Awatar użytkownika
olsza84
Posty: 2222
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dualis

Re: Solidne zawiasy do pokrywy

Post autor: olsza84 » 07 lip 2019, 11:46

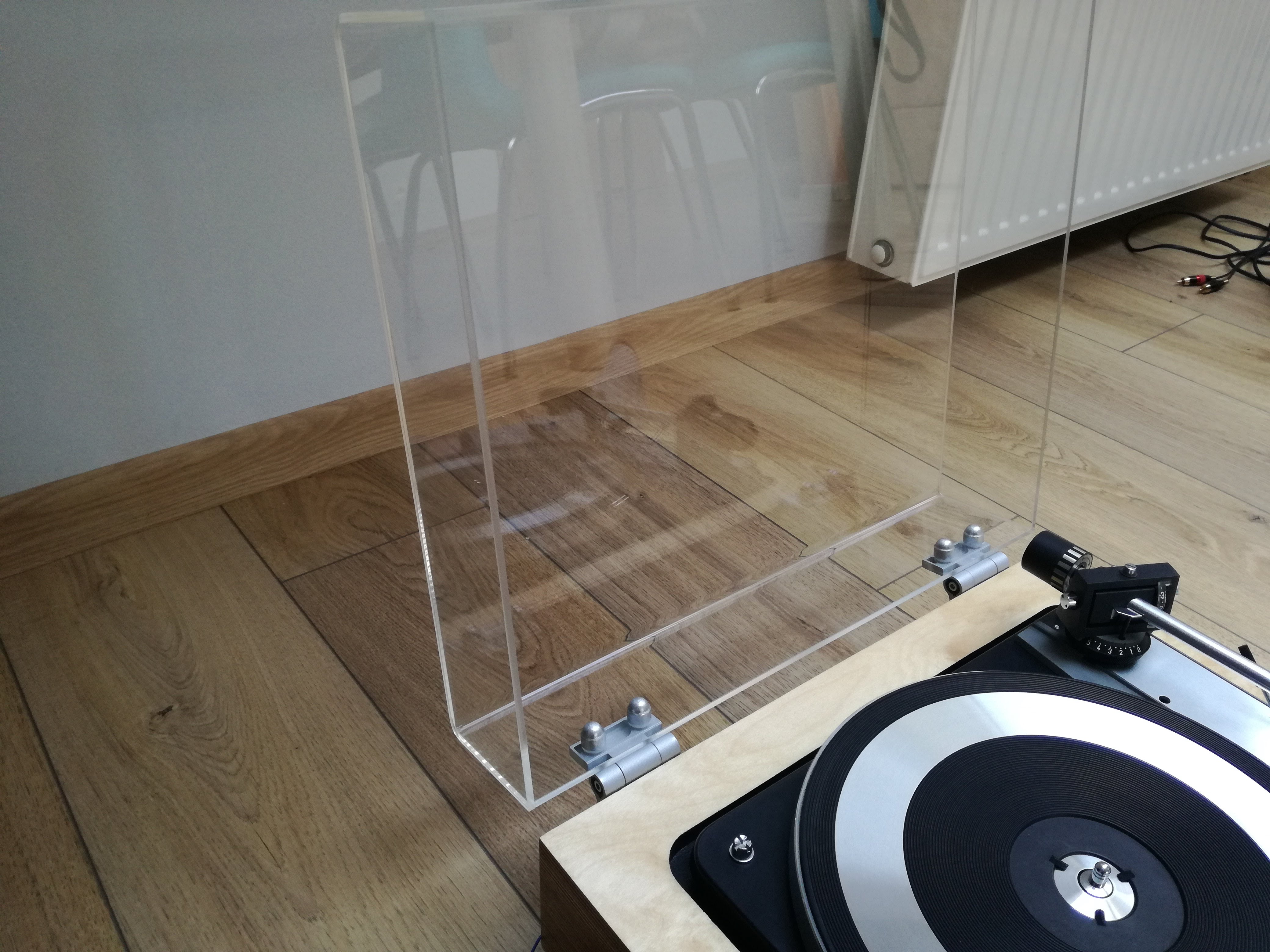

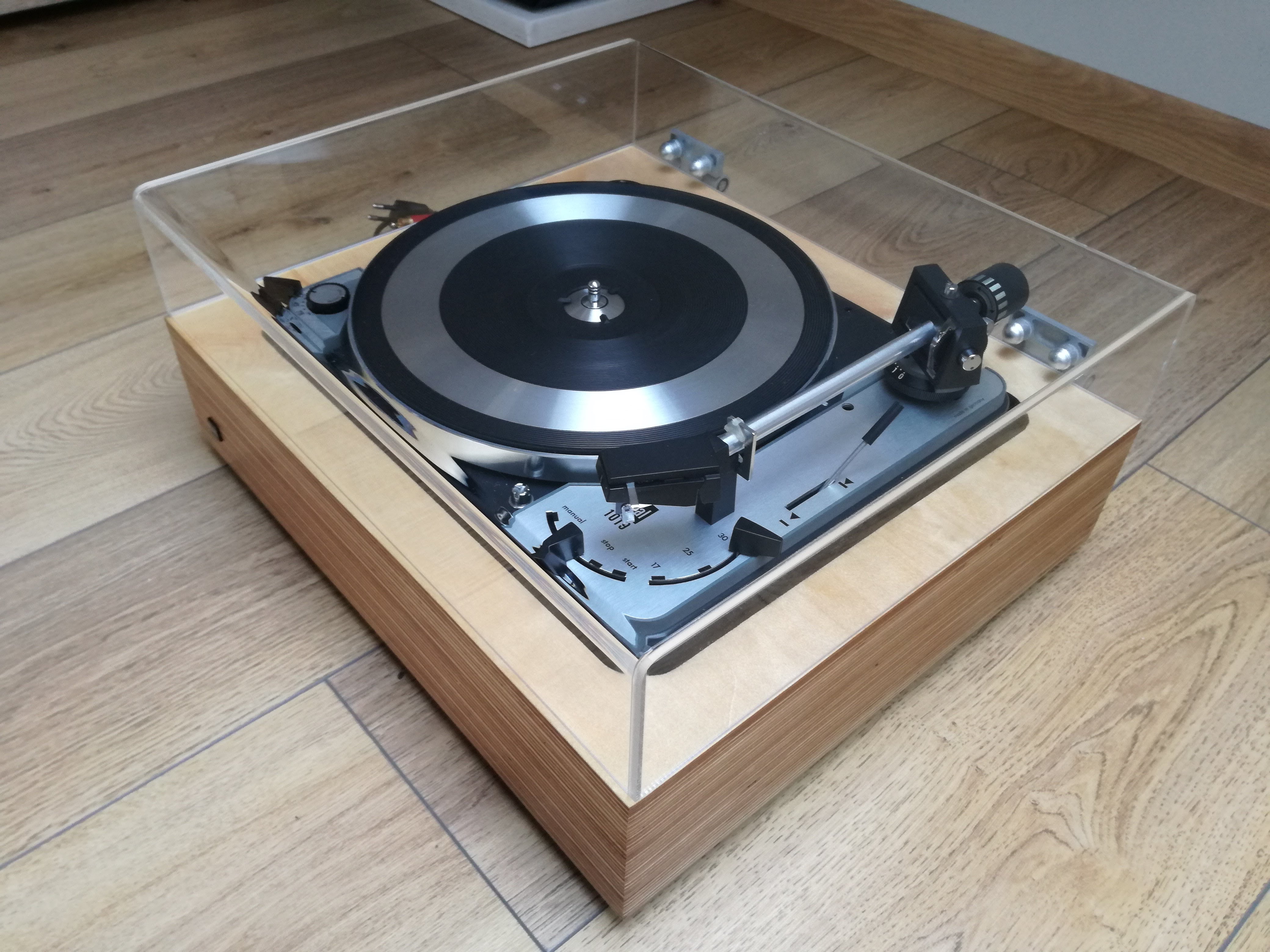

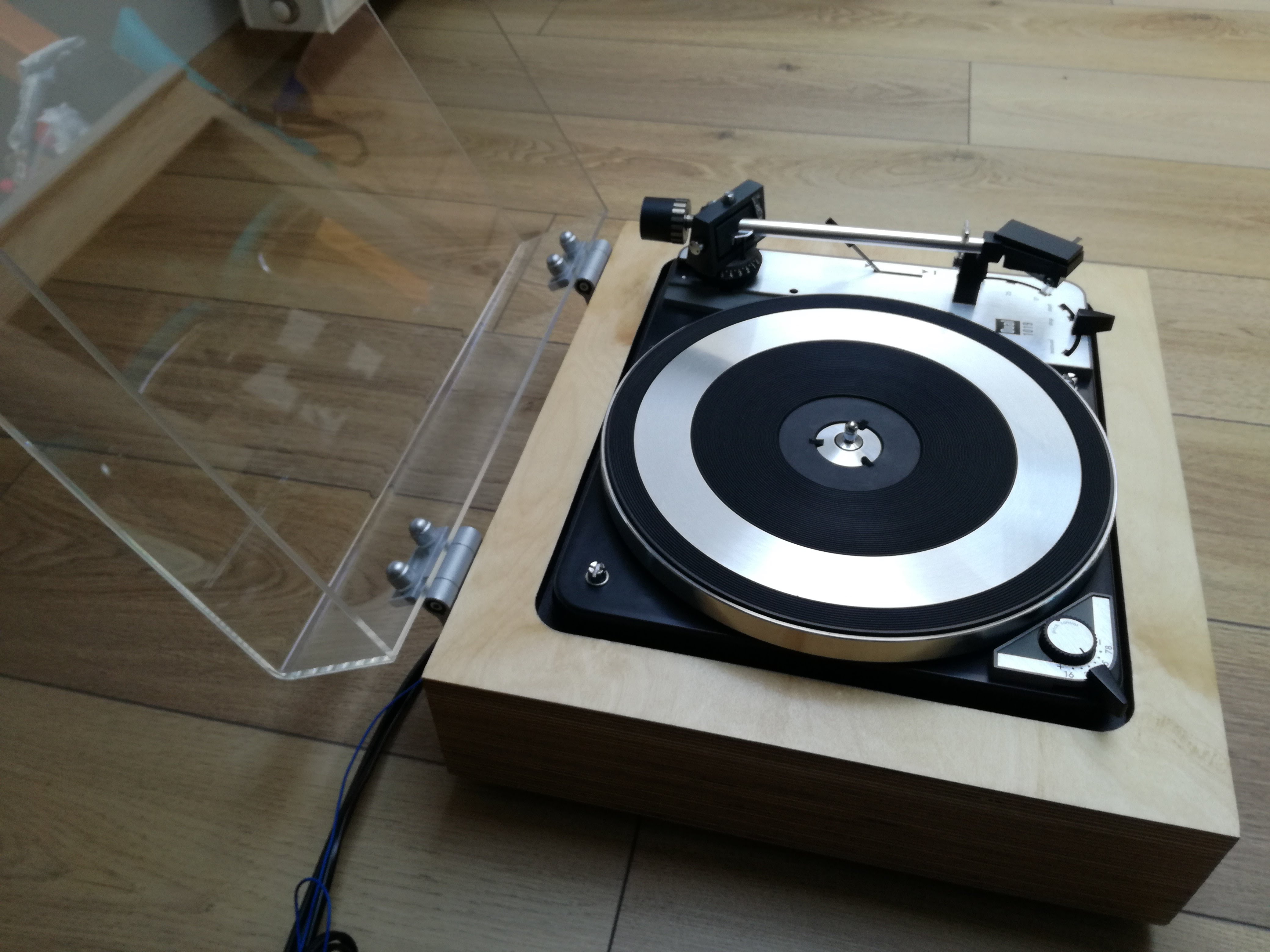

Ja do renowacji Duala 1019 użyłem takich jak poniżej. Kwestia gustu ale są ciężkie i solidne.

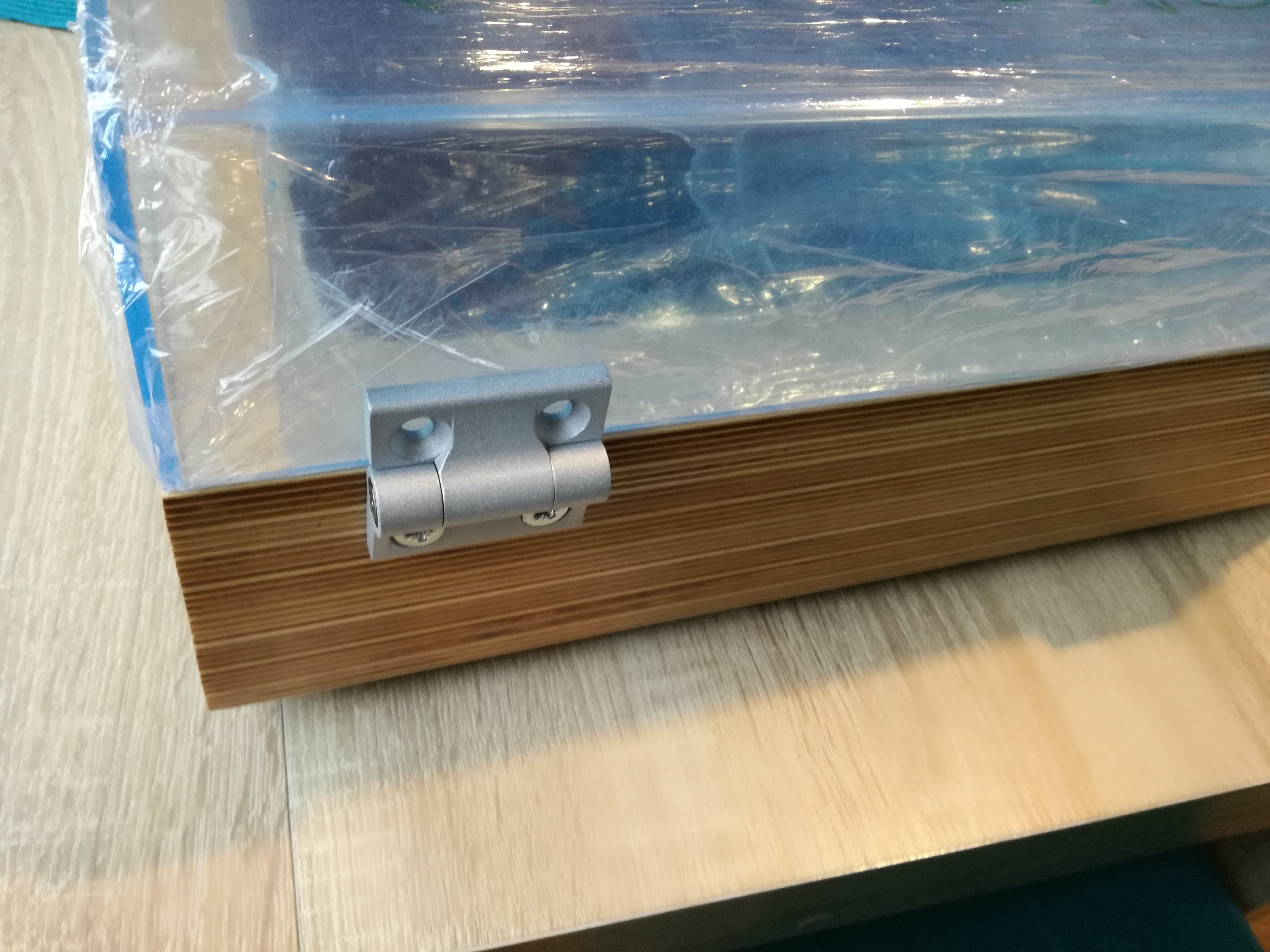

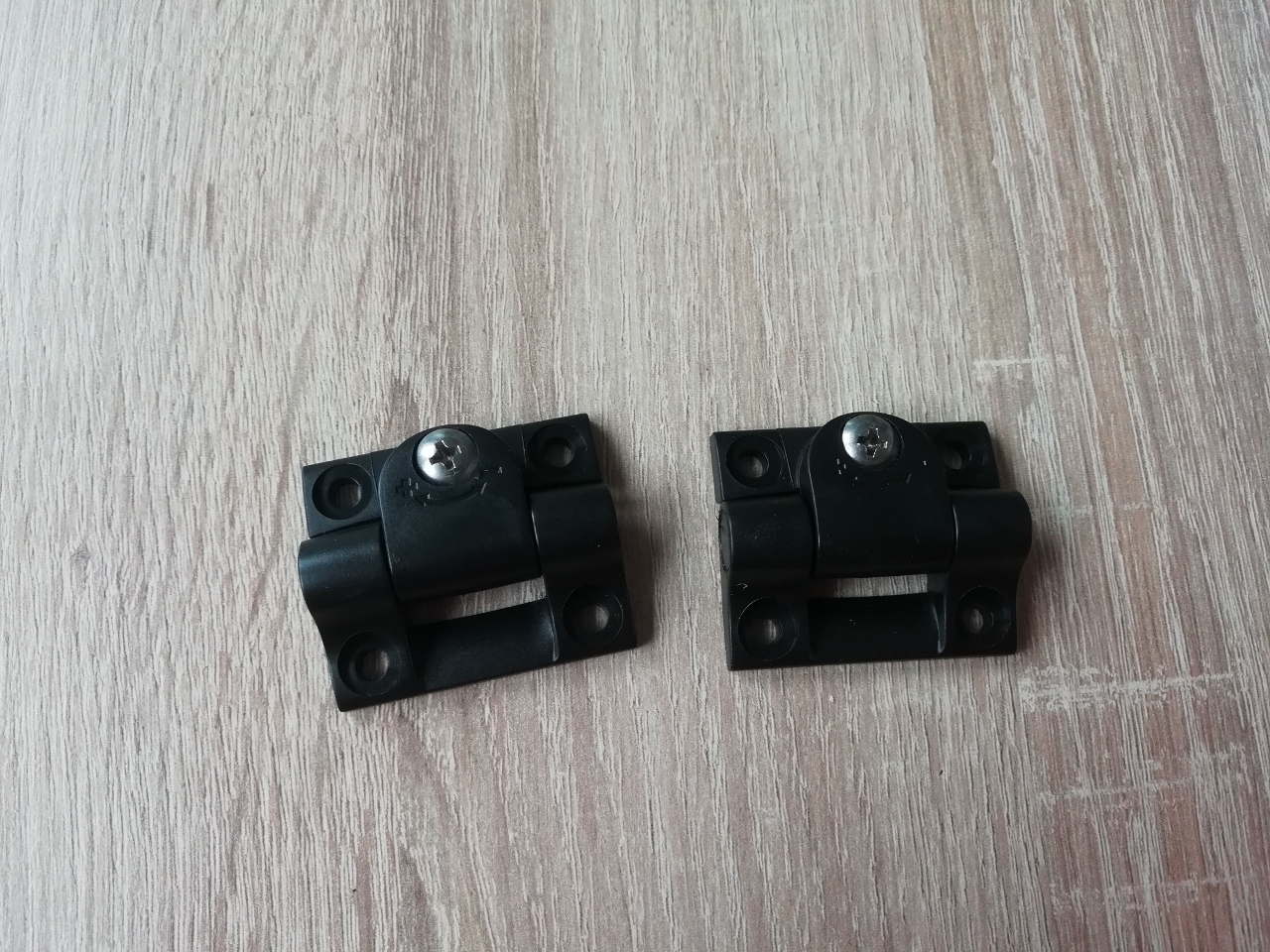

Do kolejnego projektu mam jeszcze przeznaczone inne ale to do "lżejszych" tematów raczej:

IMG_20190707_112208 (1280x960).jpg
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 504, 521, 601, 604, 621, 704, 721, 1019, 1209, 1218, 1219, 1229, 1229, 1249, Perpetuum Ebner 2020L

Awatar użytkownika
mrcnoos
Posty: 825
Rejestracja: 26 gru 2018, 08:40
Gramofon: Micro Seiki BL-51
Lokalizacja: pomorskie

Re: Solidne zawiasy do pokrywy

Post autor: mrcnoos » 07 lip 2019, 23:46

Olsza, czy te zawiasy z ostatniego zdjęcia to te z linku?
http://www.zamkniecia.com.pl/zawiasy-op ... hf272.html

Awatar użytkownika
olsza84
Posty: 2222
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dualis

Re: Solidne zawiasy do pokrywy

Post autor: olsza84 » 08 lip 2019, 00:16

mrcnoos pisze:
07 lip 2019, 23:46
Olsza, czy te zawiasy z ostatniego zdjęcia to te z linku?
http://www.zamkniecia.com.pl/zawiasy-op ... hf272.html
Prawie identyczne. Widocznie jakaś wariacja na temat. Też zawias cierny i technopolimer. Nawet wymiary się praktycznie pokrywają. Tylko różnica jest w kącie obrotu: u mnie 180'
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 504, 521, 601, 604, 621, 704, 721, 1019, 1209, 1218, 1219, 1229, 1229, 1249, Perpetuum Ebner 2020L

Awatar użytkownika
mrcnoos
Posty: 825
Rejestracja: 26 gru 2018, 08:40
Gramofon: Micro Seiki BL-51
Lokalizacja: pomorskie

Re: Solidne zawiasy do pokrywy

Post autor: mrcnoos » 08 lip 2019, 13:04

Trochę poszukałem I znalazłem takie zawiasy...
Trzeba wpisać w google i najlepiej przejrzeć wyniki po grafice:
Orbe Spring Adjustable Door Hinge
Myślę, że do tej wagi pokrywy coś się znajdzie. Ale najczęściej są to zawiasy duże gabarytowo i deczko odbiegają od standardowego wyglądu gramofonowegoz zawiasów gramofonowych.
Ale za to spora ilość materiałów i ich wykończenia powierzchni, regulacja siły sprężyny w dwie strony działania zawiasu.. I trzeba będzie dorobić blachę z drugiej strony pleksi.
Polecam przejrzeć katalog natman.com, bo mają co nieco w ofercie.

https://www.natman.com/detail/122-sprin ... s-n178-640
https://www.natman.com/detail/125-adjus ... s-n114-975
https://www.ebay.com/itm/3-5-Oil-BRZ-Sp ... 2177786268
https://www.ebay.com/itm/NATIONAL-MFG-S ... 0008.m2219
https://www.ebay.com/itm/NATIONAL-MFG-S ... 100623.m-1

Coś z Polski.

https://roztocze.eu/en/produkt/hinge-3-st108/

petro74
Posty: 94
Rejestracja: 11 gru 2010, 17:07

Re: Solidne zawiasy do pokrywy

Post autor: petro74 » 12 lip 2019, 23:21

Panowie, pomogliście - dziękuję :D :D. Zamówiłem zawiasy z podanych przykładów. Jak dojadą i zamontuję, dam znać jaki efekt.

Awatar użytkownika
mrcnoos
Posty: 825
Rejestracja: 26 gru 2018, 08:40
Gramofon: Micro Seiki BL-51
Lokalizacja: pomorskie

Re: Solidne zawiasy do pokrywy

Post autor: mrcnoos » 12 lip 2019, 23:32

Czekam z niecierpliwością.

petro74
Posty: 94
Rejestracja: 11 gru 2010, 17:07

Re: Solidne zawiasy do pokrywy

Post autor: petro74 » 25 wrz 2019, 20:43

Panowie -dziękuję za pomoc. Trochę to trwało ale wakacje i praca wszystko przesunęły w czasie. W końcu zamontowałem zawiasy z Waszych sugestii i jest super. Zdjęcia w najbliższych dniach.
Niestety, przy polerowaniu rozkleiła mi się pokrywa i moje klejenie nie jest tak udane, jak w profesjonalnej firmie, ale przynajmniej kwestia zawiasów rozwiązana :clap:
Przy okazji - mogę polecić klej do plexi- Acrifix. Po kilku nieudanych próbach z innymi ten okazał się strzałem w dziesiątkę.
Jeszcze raz dziękuję za cenne wskazówki

Awatar użytkownika
mrcnoos
Posty: 825
Rejestracja: 26 gru 2018, 08:40
Gramofon: Micro Seiki BL-51
Lokalizacja: pomorskie

Re: Solidne zawiasy do pokrywy

Post autor: mrcnoos » 25 wrz 2019, 20:58

Petro, a który konkretnie zawias kupiłeś?
Podaj proszę link.
Dzięki za info o kleju, też szukałem porządnego. Skorzystam.

petro74
Posty: 94
Rejestracja: 11 gru 2010, 17:07

Re: Solidne zawiasy do pokrywy

Post autor: petro74 » 27 wrz 2019, 10:59

w końcu skończyłem...
