DUAL 1254 próby serwisowe

#1

Post autor: Jozi »

Z racji tego że zakupiłem powyższy egzemplarz stwierdziłem by pozaglądać do środka i zobaczyć co w trawie piszczy.
Jak to mówią "nie Święci garnki lepią" co tam, będę się szczypał...
Więc zestaw narzędzi smarów i oliwki co służą do serwisowania kołowrotków wędkarskich na stół i do roboty :) :) .

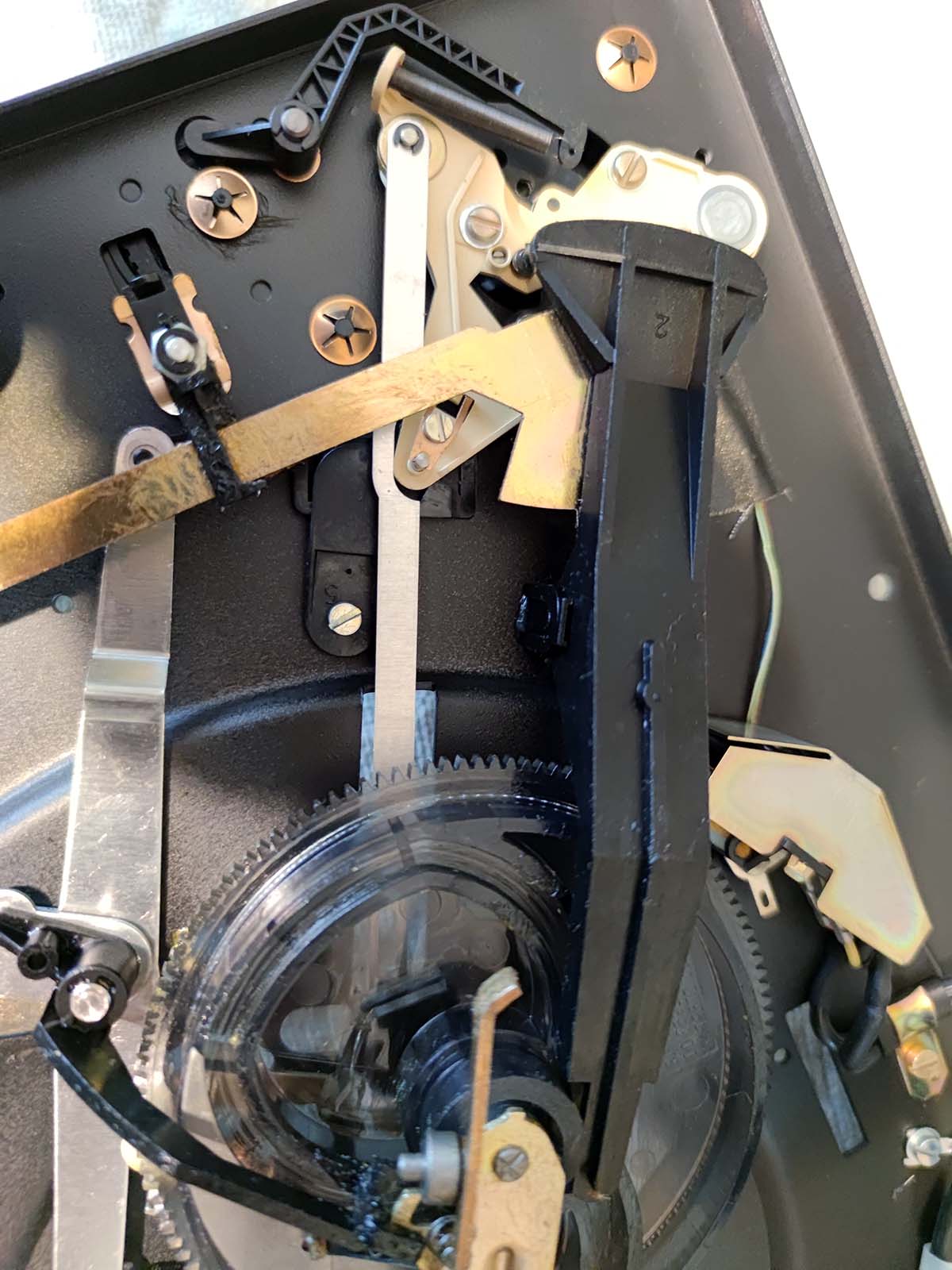

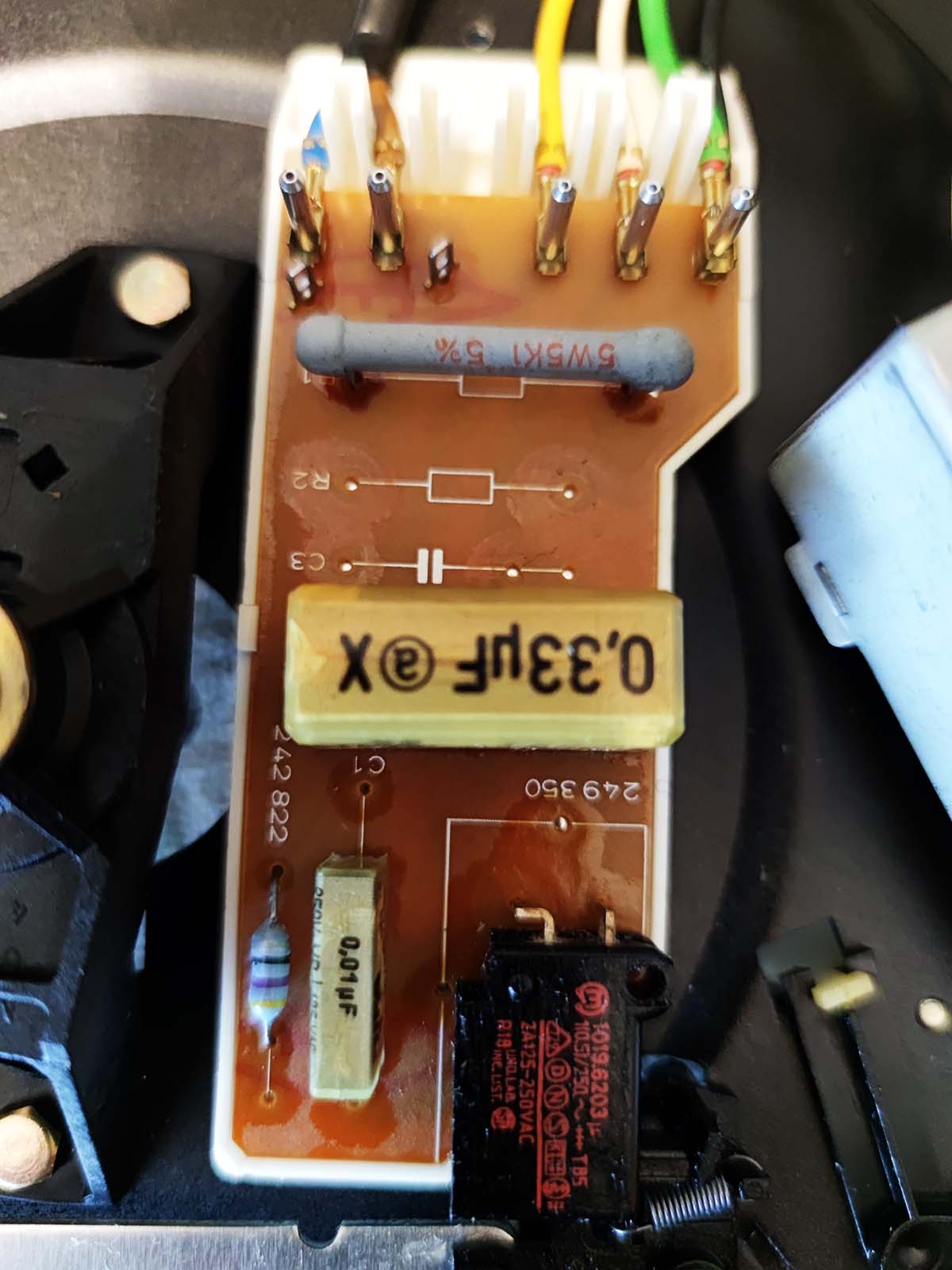

Pacjent jak na swoje lata w środku wygląda bardzo przyzwoicie. Foty poniżej.
Wszysto co możliwe zostało oczyszczone ze starego smaru i posmarowane specjalistycznym smarem shimano DG04 do kołowrotków oraz zakropione oliwką syntetyczną.
Co prawda za cienki Bolek ze mnie by naprawić pełną automatykę, ale czekam na pimpel i może uda się ogarnąć, póki co jest półautomat sterowany moimi rękami ;) ;) .
Powiem szczerze, że jak za 250zł to dość przyzwoita używka się trafiła .

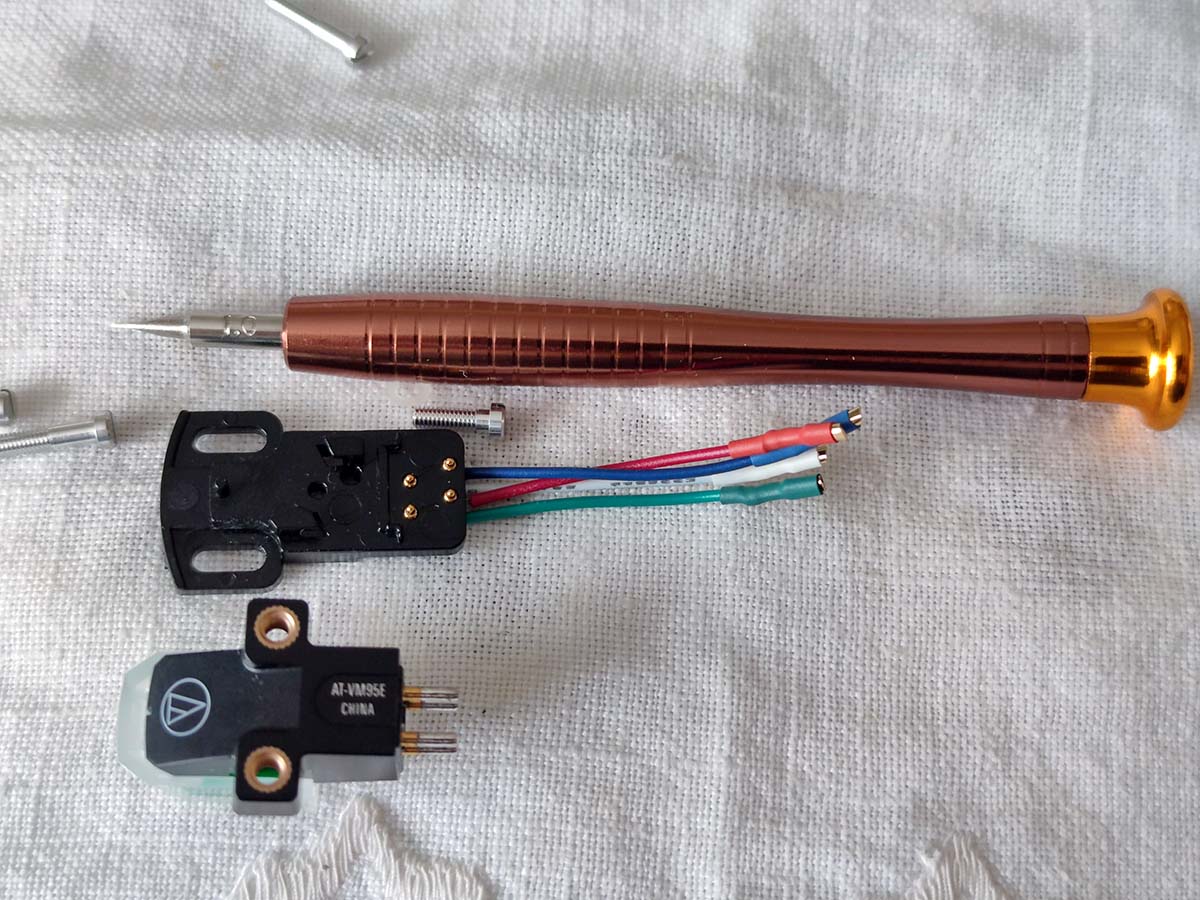

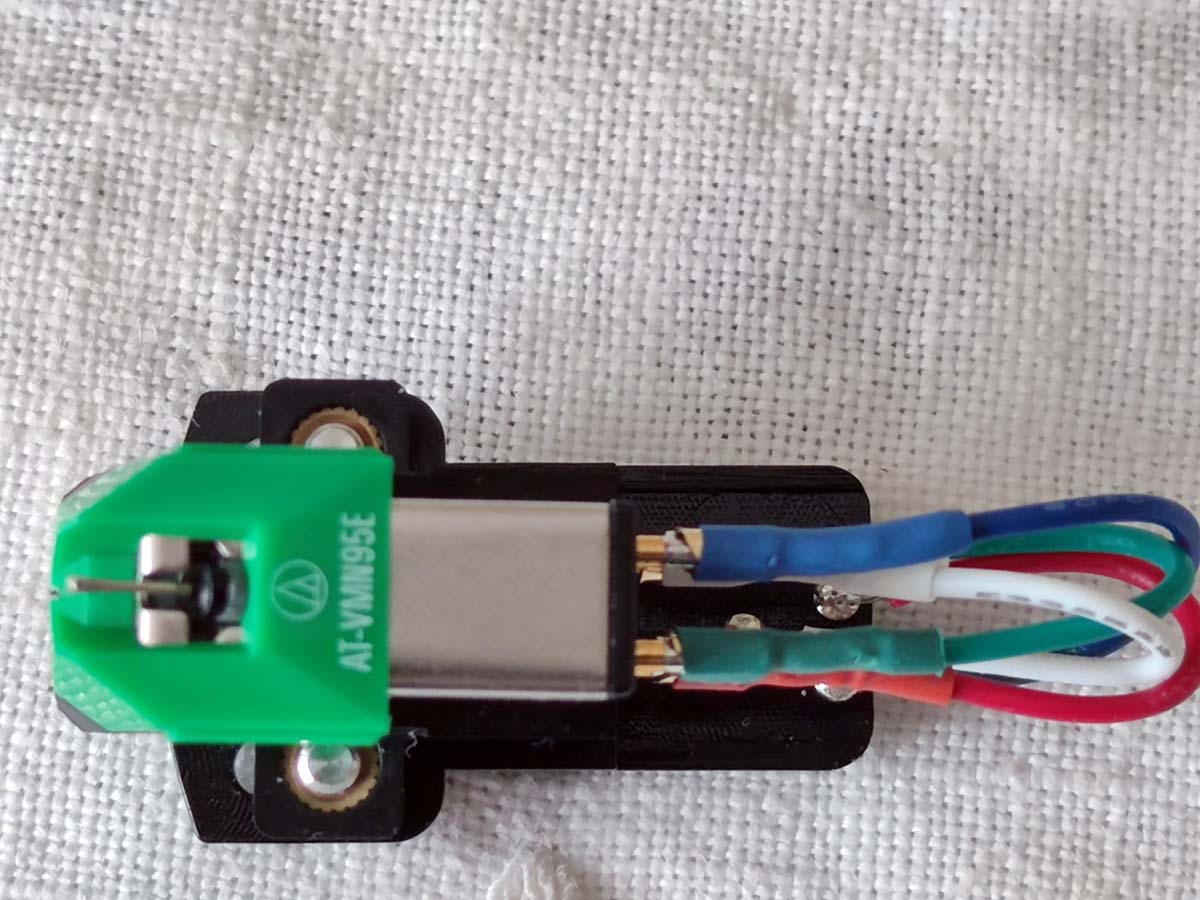

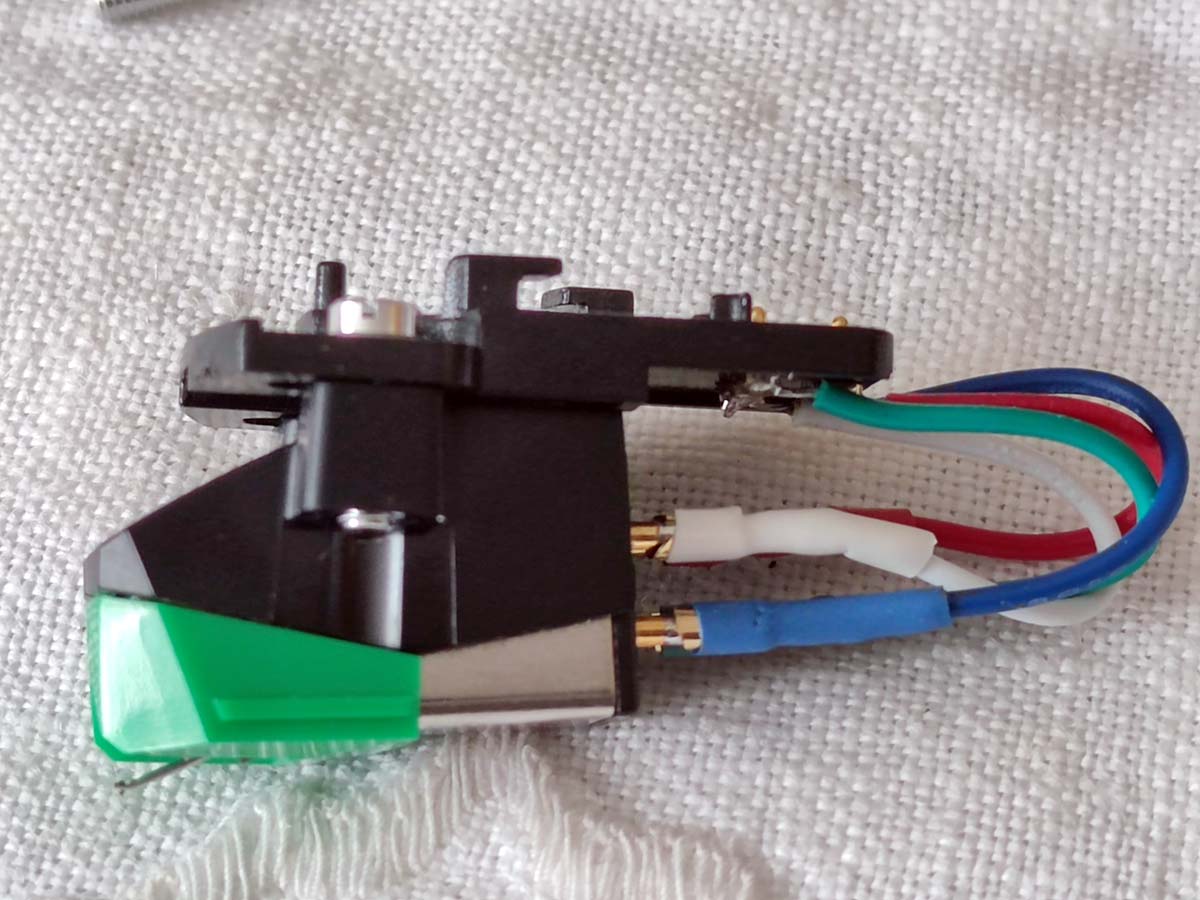

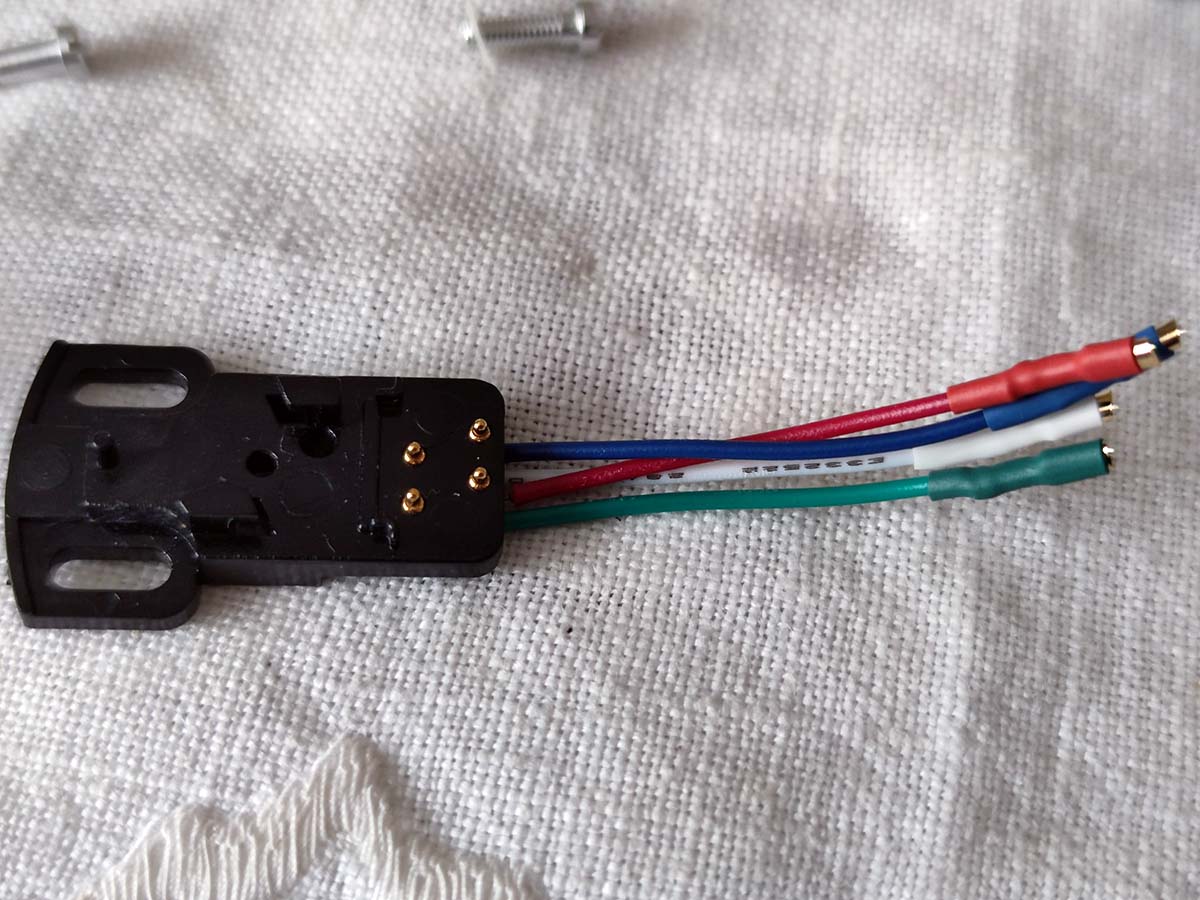

Czekam jeszcze na wkładkę AT VM95E wraz z przejściówką i wartość gramofonu podwojona samą wkładką :) :) :) .
[Sony PS X60,Technics SL 3210+Nagaoka 110MP+VM540ML+Pickering V 15,Shure M75-6S, Shure V15III, pre Dyskretniok , Kenwood KR 820, Heco P 3302-A] [ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C,Yamaha A-S701, Indiana Line Nota 550X-C]
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: DUAL 1254 próby serwisowe

#2

Post autor: Jaculek »

Jozi pisze:
02 lut 2022, 11:56
Jak to mówią "nie Święci garnki lepią" co tam, będę się szczypał...
Słusznie.
Jozi pisze:
02 lut 2022, 11:56
Więc zestaw narzędzi smarów i oliwki co służą do serwisowania kołowrotków wędkarskich na stół i do roboty
To już nie do końca :)

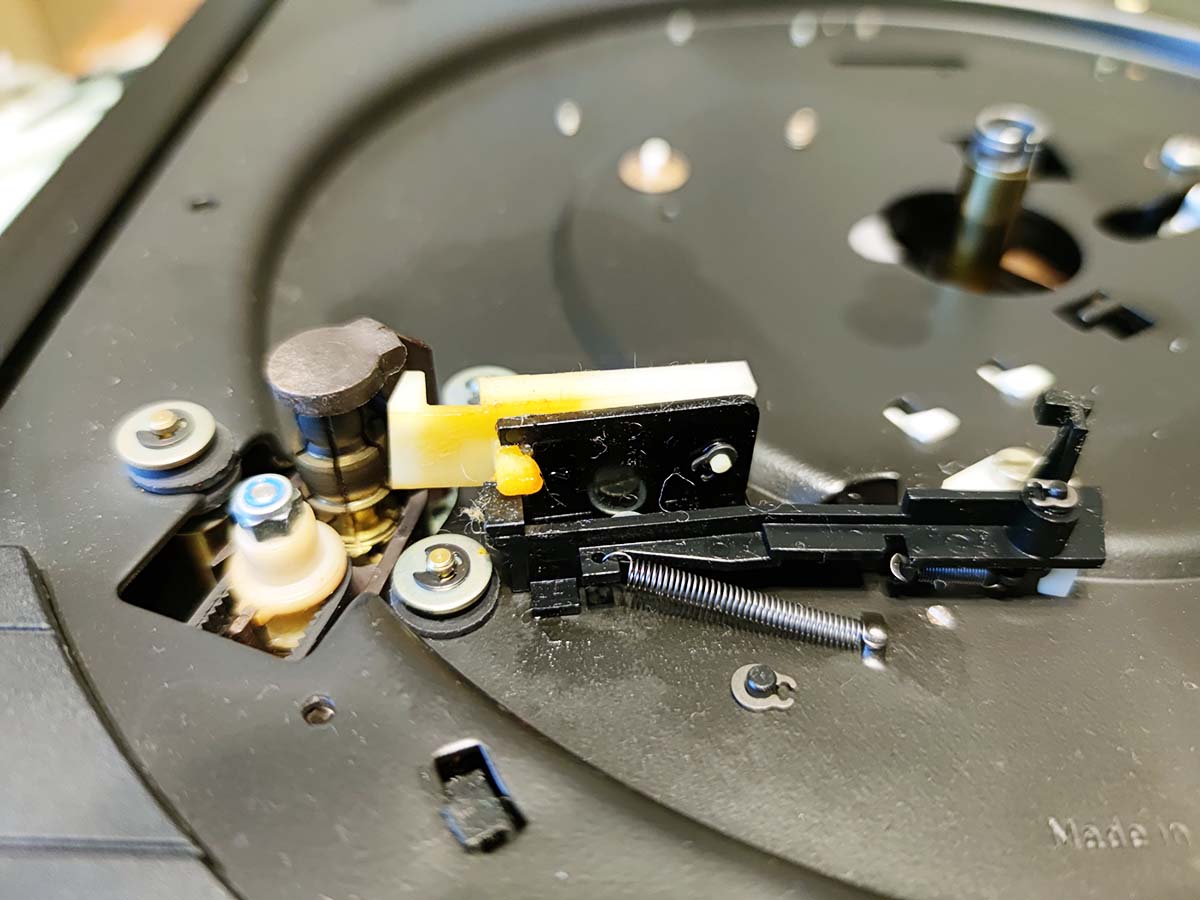

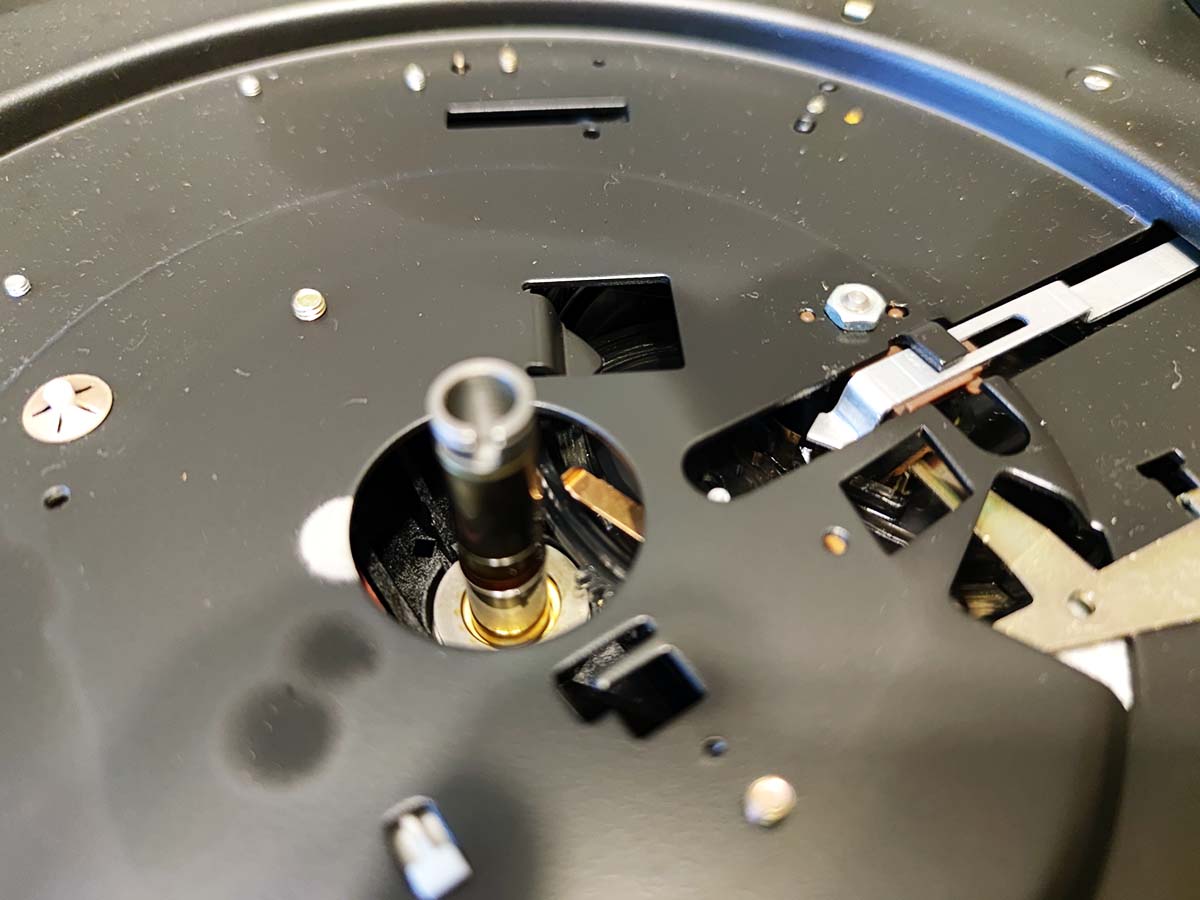

Patrząc na ślady smaru na ostatnim zdjęciu wnioskuję, że nie posiłkowałeś się instrukcją serwisową. Wg niej od góry praktycznie nigdzie nie mam miejsc do smarowania (jedynie oś talerza). Po tylu latach dodałbym jeszcze łożysko oporowe talerza.
Smar widoczny w okolicy przełącznika prędkości obrotowych może zanieczyścić pasek.
Popychacz "detektora" końca płyty powinien pracować na sucho. Smar w tym miejscu nie pomaga, powoduje dodatkowy opór przesuwu ramienia.
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Jozi
Posty: 1296
Rejestracja: 28 sty 2022, 02:57
Gramofon: Sony PS-X60
Lokalizacja: Pastwiska City

Re: DUAL 1254 próby serwisowe

#3

Post autor: Jozi »

To już nie do końca :)
Patrząc na ślady smaru na ostatnim zdjęciu wnioskuję, że nie posiłkowałeś się instrukcją serwisową. Wg niej od góry praktycznie nigdzie nie mam miejsc do smarowania (jedynie oś talerza). Po tylu latach dodałbym jeszcze łożysko oporowe talerza.
Smar widoczny w okolicy przełącznika prędkości obrotowych może zanieczyścić pasek.
Popychacz "detektora" końca płyty powinien pracować na sucho. Smar w tym miejscu nie pomaga, powoduje dodatkowy opór przesuwu ramienia.
No trzeba mieć instrukcję serwisową. Robiłem to smarowanie trochę na pałę :D :D .Musisz wybaczyć świeżakowi :lol: :lol: :lol: .
Czyli będzie pewnie potrzeba jeszcze raz zajrzeć i smalec zadany w nadmiarze pościerać.
Jeszcze myślę o naprawieniu automatu, bo nie kładzie ramienia po skończeniu płyty na podpórkę, ale jak dla mnie to szczegół bo jestem przyzwyczajony do unitry. Dostałem dzisiaj DJ Arta, wkładkę wraz z adapterem i od razu prace zostały poczynione.

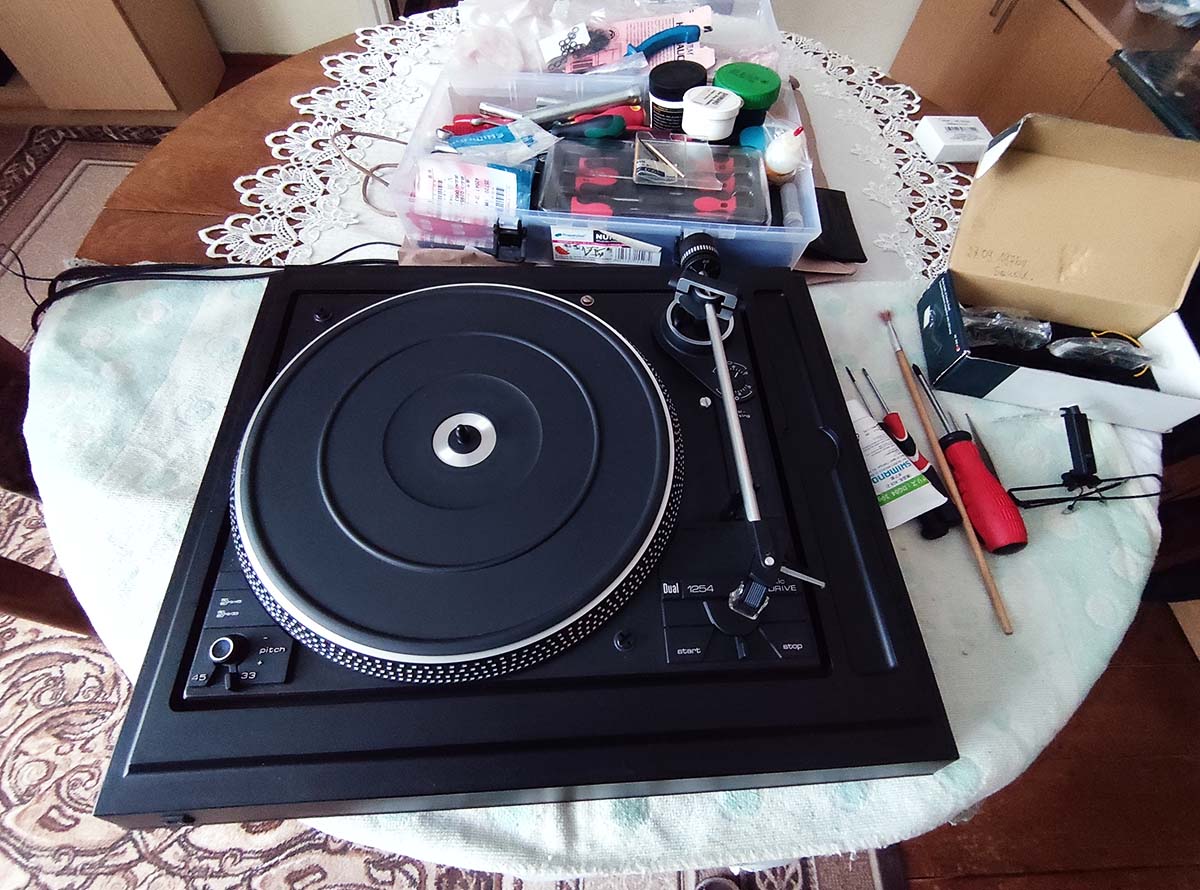

No i już wszystko zmontowane i podłączone, cieszy ucho i oko
.
[Sony PS X60,Technics SL 3210+Nagaoka 110MP+VM540ML+Pickering V 15,Shure M75-6S, Shure V15III, pre Dyskretniok , Kenwood KR 820, Heco P 3302-A] [ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C,Yamaha A-S701, Indiana Line Nota 550X-C]
Awatar użytkownika
Mawis
Posty: 4638
Rejestracja: 04 cze 2021, 18:21
Gramofon: JVC QL-A7
Lokalizacja: Owczarnia

Re: DUAL 1254 próby serwisowe

#4

Post autor: Mawis »

Całkiem fajnie wygląda ten zestawik :clap: :clap: :clap:
JVC QL-A7, JVC Z1S, ADC QLM 32 MKIII, Nikko STA-8080, Dual CL 720
Akai CD 1100, Luxman L-230, Namco NSZ-333
-----------------------------------------------------------------------

“𝙶𝚘𝚘𝚍 𝚖𝚞𝚜𝚒𝚌 𝚒𝚜 𝚐𝚘𝚘𝚍 𝚗𝚘 𝚖𝚊𝚝𝚝𝚎𝚛 𝚠𝚑𝚊𝚝 𝚔𝚒𝚗𝚍 𝚘𝚏 𝚖𝚞𝚜𝚒𝚌 𝚒𝚝 𝚒𝚜.”
~ 𝑴𝒊𝒍𝒆𝒔 𝑫𝒂𝒗𝒊𝒔
Awatar użytkownika
Wojtek
Administrator
Posty: 41381
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: DUAL 1254 próby serwisowe

#5

Post autor: Wojtek »

Te kolumienki tuż przy podstawce z gramofonem, ten docisk, to smarowanie na pałę, ah... :)
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: DUAL 1254 próby serwisowe

#6

Post autor: Jaculek »

Jozi pisze:
02 lut 2022, 15:11
No trzeba mieć instrukcję serwisową.
Serwisówkę można pobrać stąd:
https://www.vinylengine.com/library/dual/1254.shtml (musisz się tylko zarejestrować)
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: DUAL 1254 próby serwisowe

#7

Post autor: Jaculek »

Jozi pisze:
02 lut 2022, 15:11
Jeszcze myślę o naprawieniu automatu, bo nie kładzie ramienia po skończeniu płyty na podpórkę,

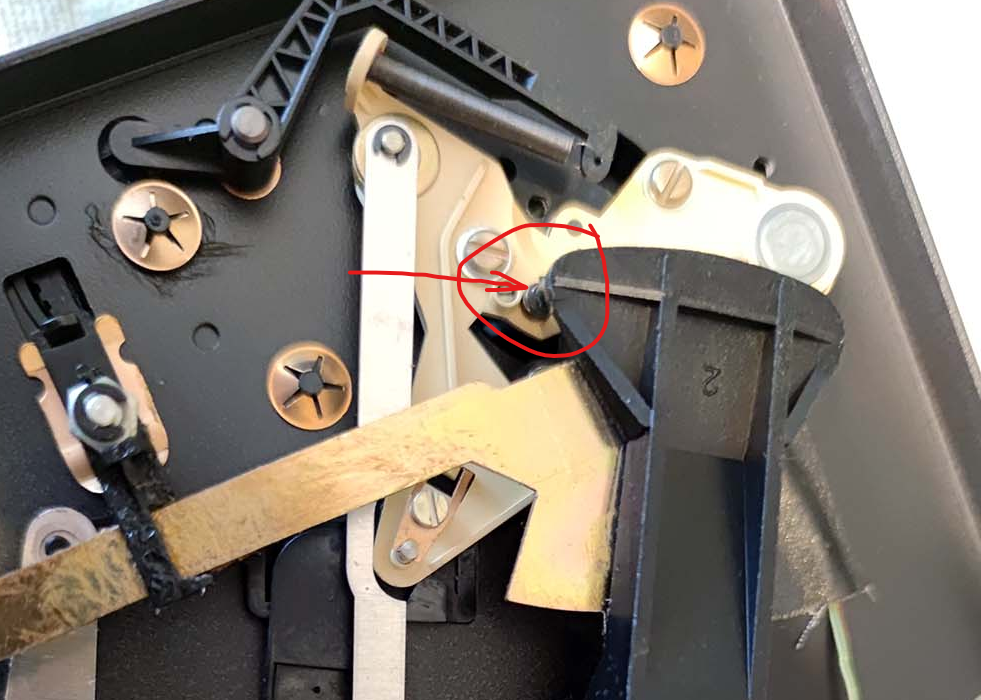

Tu jest (powinien być)
gumowy pimpelek odpowiedzialny za przesuwanie ramienia
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Jozi
Posty: 1296
Rejestracja: 28 sty 2022, 02:57
Gramofon: Sony PS-X60
Lokalizacja: Pastwiska City

Re: DUAL 1254 próby serwisowe

#8

Post autor: Jozi »

Jaculek pisze:
02 lut 2022, 16:55
Jozi pisze:
02 lut 2022, 15:11
Jeszcze myślę o naprawieniu automatu, bo nie kładzie ramienia po skończeniu płyty na podpórkę,
Tu jest (powinien być)
gumowy pimpelek odpowiedzialny za przesuwanie ramienia
Takie coś?
https://allegro.pl/oferta/gramofon-dual ... 7704690891

Dzięki za link do serwisówki.
[Sony PS X60,Technics SL 3210+Nagaoka 110MP+VM540ML+Pickering V 15,Shure M75-6S, Shure V15III, pre Dyskretniok , Kenwood KR 820, Heco P 3302-A] [ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C,Yamaha A-S701, Indiana Line Nota 550X-C]
Awatar użytkownika
Jozi
Posty: 1296
Rejestracja: 28 sty 2022, 02:57
Gramofon: Sony PS-X60
Lokalizacja: Pastwiska City

Re: DUAL 1254 próby serwisowe

#9

Post autor: Jozi »

Wojtek pisze:
02 lut 2022, 15:40
Te kolumienki tuż przy podstawce z gramofonem, ten docisk, to smarowanie na pałę, ah... :)
A nie może być inaczej jak powinno :lol: :lol: :lol: :lol: .
Wiem, już myślałem jak kolumny rozstawić. Zaraz szafa na całą ścianę, z drugiej strony drzwi, jakoś by podpórki w ścianie zamontować.
Docisk leży bo poziomowałem platformę pod gramofonem.
Smarowanie owszem na pałę ale co go do tej pory nie zabiło to go wzmocni. Może jutro zabiorę się za montaż pimpela to poprzecieram newralgiczne punkty :D .
[Sony PS X60,Technics SL 3210+Nagaoka 110MP+VM540ML+Pickering V 15,Shure M75-6S, Shure V15III, pre Dyskretniok , Kenwood KR 820, Heco P 3302-A] [ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C,Yamaha A-S701, Indiana Line Nota 550X-C]
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: DUAL 1254 próby serwisowe

#10

Post autor: Jaculek »

Jozi pisze:
02 lut 2022, 18:46
Takie coś?
https://allegro.pl/oferta/gramofon-dual ... 7704690891
Wydaje się, że tak.
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Jozi
Posty: 1296
Rejestracja: 28 sty 2022, 02:57
Gramofon: Sony PS-X60
Lokalizacja: Pastwiska City

Re: DUAL 1254 próby serwisowe

#11

Post autor: Jozi »

Jaculek pisze:
02 lut 2022, 21:28
Jozi pisze:
02 lut 2022, 18:46
Takie coś?
https://allegro.pl/oferta/gramofon-dual ... 7704690891
Wydaje się, że tak.
Poprawka zrobiona, ale nie kładzie ramienia na płytę, tylko igła obsuwa się po krawędzi. Próbowałem ustawiać tą śrubą regulacyjną ale bez efektu. Będę musiał zasięgnąć wiedzy w zasobach forum.
[Sony PS X60,Technics SL 3210+Nagaoka 110MP+VM540ML+Pickering V 15,Shure M75-6S, Shure V15III, pre Dyskretniok , Kenwood KR 820, Heco P 3302-A] [ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C,Yamaha A-S701, Indiana Line Nota 550X-C]
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: DUAL 1254 próby serwisowe

#12

Post autor: Jaculek »

Wymieniłeś tego pimpla? Ramie sterujące porusza się nie tylko prawo-lewo ale też góra-dół przez to nacisk na pimpla nie jest stały (porusza się w pionie a docisk do ramienia sterującego zapewnia sprężunka). Może pimpel jest starty i na końcach nie łapie? Sprawdź czy gdy ramię zatrzyma się można je jeszcze ręcznie popchnąć nad płytę.
Analogowo Dual 704 & 721 + Shure V15III & Shure M75 & Dual M20E & Ortofon MC-20/Denon AU-320 >PreamP Dyskretniok MM DIY> DH-101>DH-220>Monitor Audio BX5/Beyerdynamic DT 880
Cyfrowo Arcam FMJ CD17 - DIY Mod & Yamaha WXAD-10
Awatar użytkownika
Jozi
Posty: 1296
Rejestracja: 28 sty 2022, 02:57
Gramofon: Sony PS-X60
Lokalizacja: Pastwiska City

Re: DUAL 1254 próby serwisowe

#13

Post autor: Jozi »

Jaculek pisze:
03 lut 2022, 08:44
Wymieniłeś tego pimpla? Ramie sterujące porusza się nie tylko prawo-lewo ale też góra-dół przez to nacisk na pimpla nie jest stały (porusza się w pionie a docisk do ramienia sterującego zapewnia sprężunka). Może pimpel jest starty i na końcach nie łapie? Sprawdź czy gdy ramię zatrzyma się można je jeszcze ręcznie popchnąć nad płytę.
Dokładnie tak robię, pomagam mu i zachodzi nad płytę ze 2 mm i wówczas jest git.
Natomiast automatyka powrotu po skończonej płycie, ułożenie ramienia na podpórce jest w jak najlepszym porządku.
Pimpel kupiłem nowy, być może jest odrobinkę za niski i dlatego nie kładzie ramienia na płycie, tylko ramię spada.
Wiesz jak to mówią, tanie mięso psi jedzą :D :D .
Jest drugi na allegro ot taki i pewnie będzie trzeba w tego zainwestować.
https://allegro.pl/oferta/dual-pimpel-e ... 0615696735
Wygląda jakby był wyższy i to prawdopodobnie będzie ta przyczyna.
[Sony PS X60,Technics SL 3210+Nagaoka 110MP+VM540ML+Pickering V 15,Shure M75-6S, Shure V15III, pre Dyskretniok , Kenwood KR 820, Heco P 3302-A] [ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C,Yamaha A-S701, Indiana Line Nota 550X-C]
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: DUAL 1254 próby serwisowe

#14

Post autor: olsza84 »

Pimpel jest ok. Sprawdź pasek. Ewentualnie wymień. Koło sterujące wyczyszczone? Wysokość liftu ustawiona jak Pan Bóg przykazał? Antyskating ustawiony? Nie ciągnie ramienia w stanie lewitacji? Czy dla 7 calówek też jest kłopot żeby ramię dojechało? Najlepiej zrób jakiś filmik i pokaż bo to taka trochę zgadywanka się robi.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
Jaculek
Posty: 1876
Rejestracja: 27 cze 2012, 08:57
Gramofon: Dual 704, 721
Lokalizacja: Świętochłowice

Re: DUAL 1254 próby serwisowe

#15

Post autor: Jaculek »

olsza84 pisze:
03 lut 2022, 09:29
Wysokość liftu ustawiona jak Pan Bóg przykazał?
To bardzo ważne. Zapomniałem o tym napisać. Śruba nr 47 z powyższej instrukcji serwisowej.
