Dual 1228 remont kapitalny

#1

Post autor: 2N3055 »

Witam.
Nabyłem drogą zakupu gramofon 1228 w stanie paskudnym aczkolwiek z zewnątrz prawie piątka. Po włączeniu cisza. Nic nie kręci. Próby wykazały zablokowany wirnik silnika. Silnik poddałem regeneracji (czyszczenie i pomiary). Po zamontowaniu sprzęt ożył i działa chyba tak jak trza.
W trakcie tych czynności, jest to początek naprawy zauważyłem kilka rozwiązań które mogą w przyszłości stworzyć problem w działaniu.

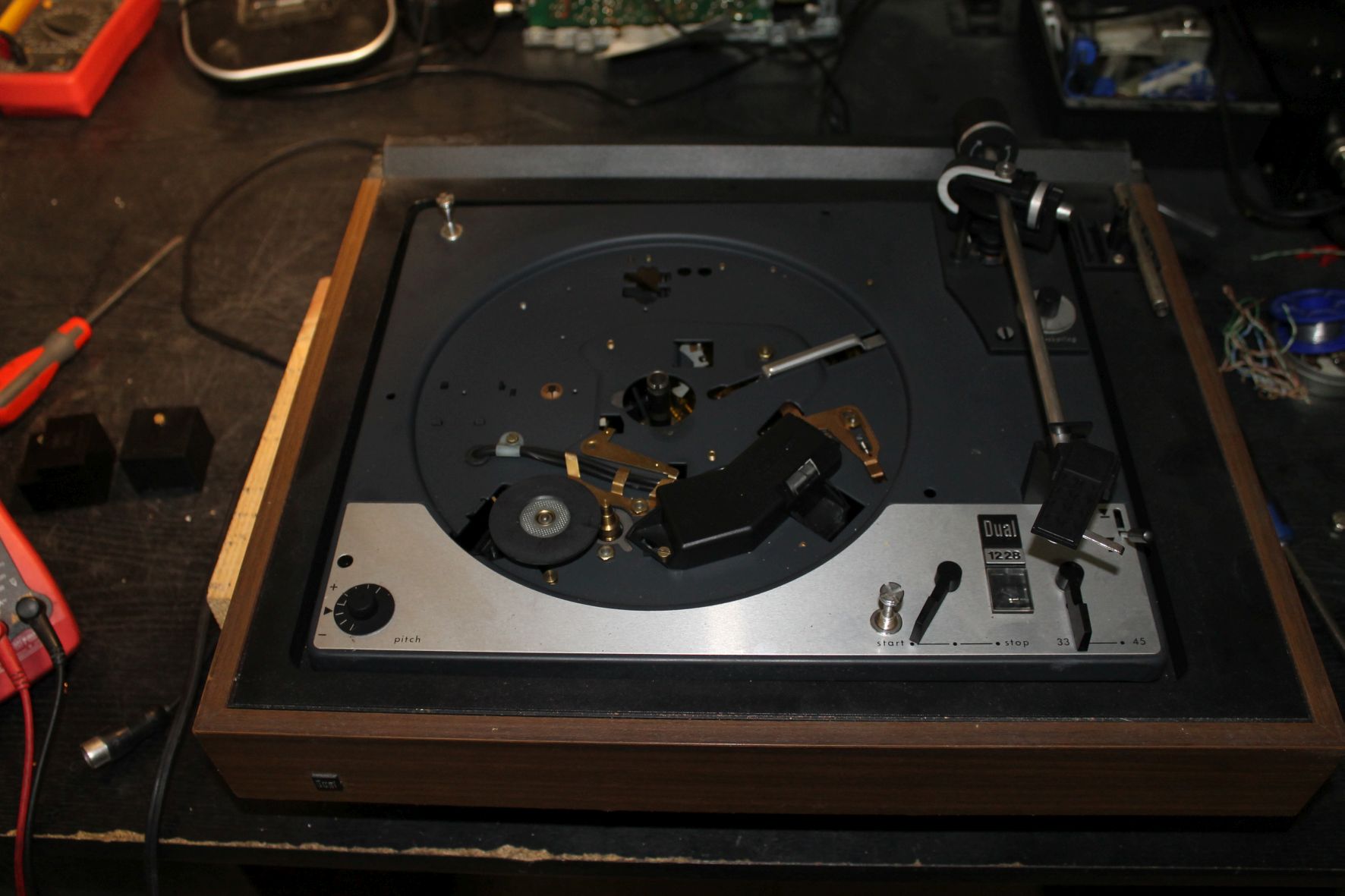

Załączam zdjęcia z prac dotychczas wykonanych. Opisy i co dalej rozwinę później.
Pozdrawiam.
Załączniki

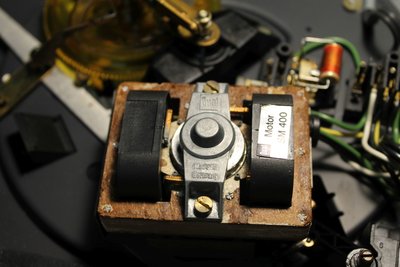

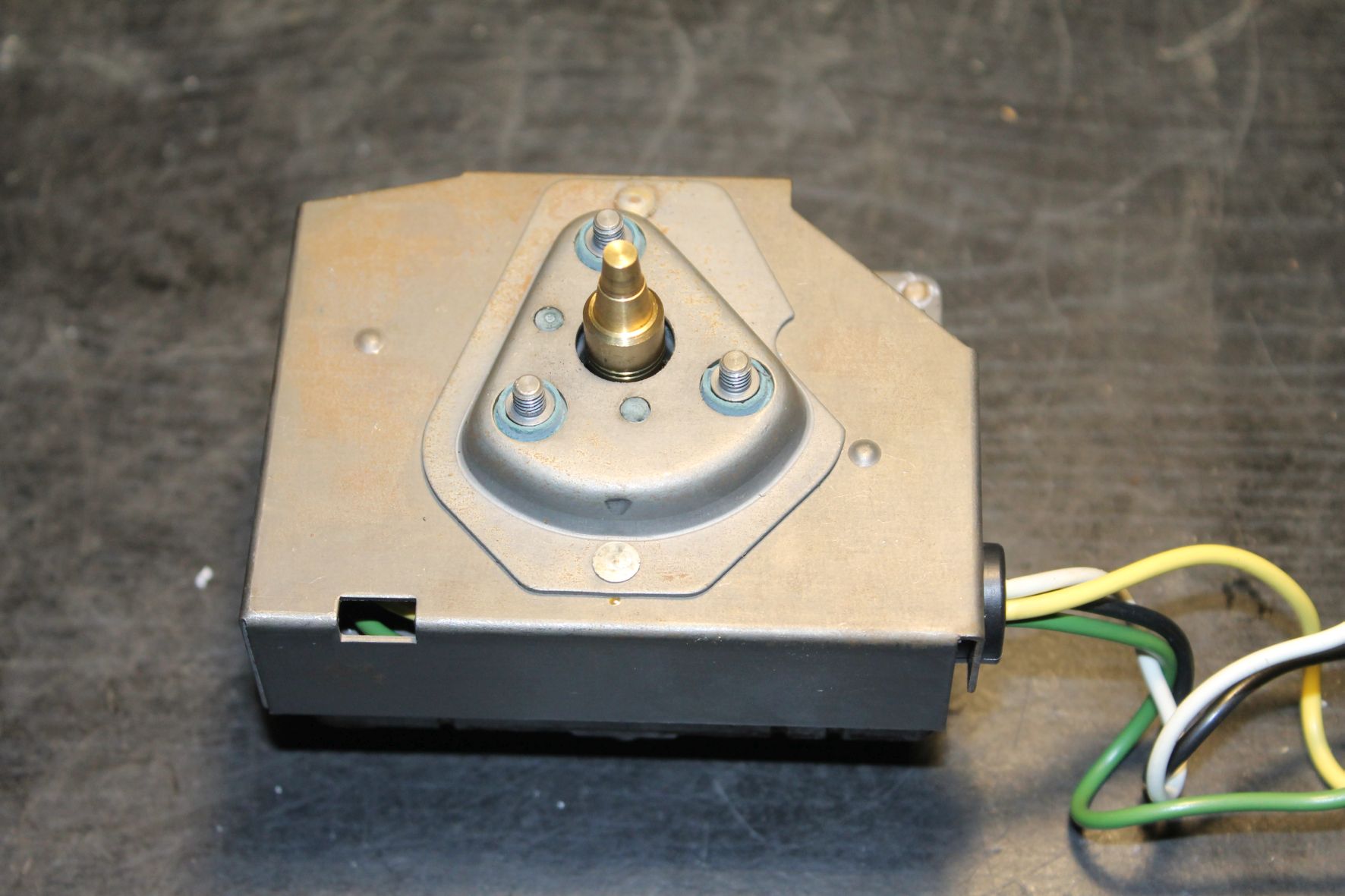

Silnik 1
Silnik 1

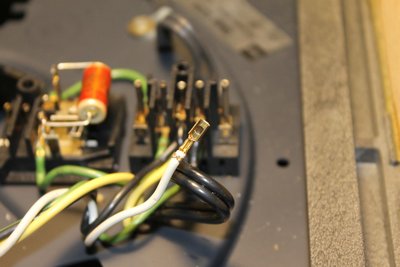

Złączki 1
Złączki 1
Złączki 2
Złączki 2

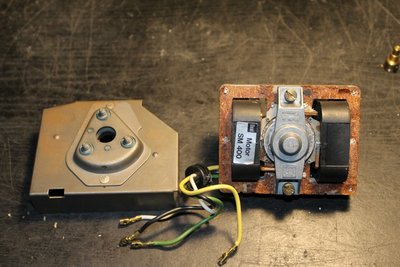

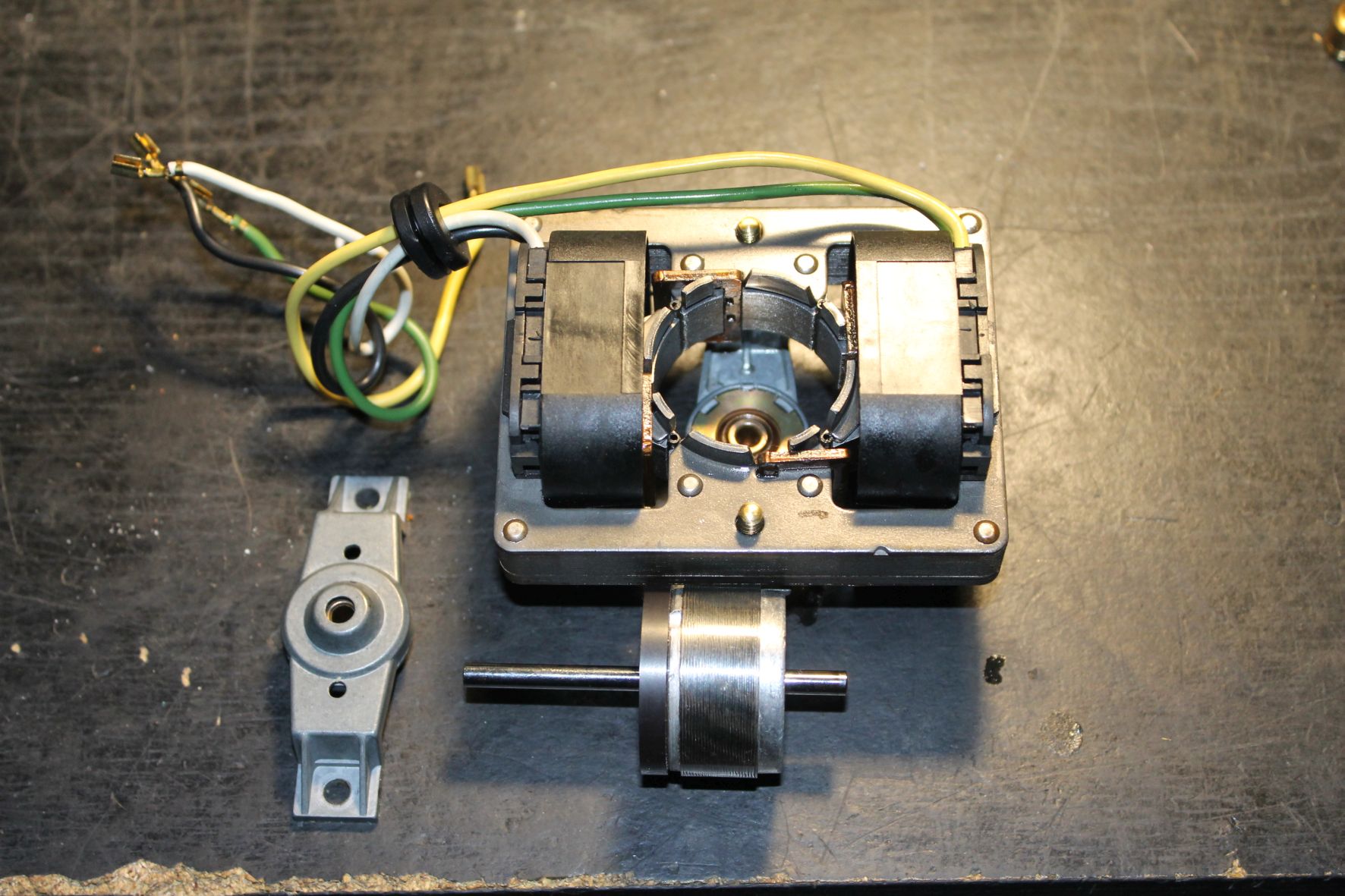

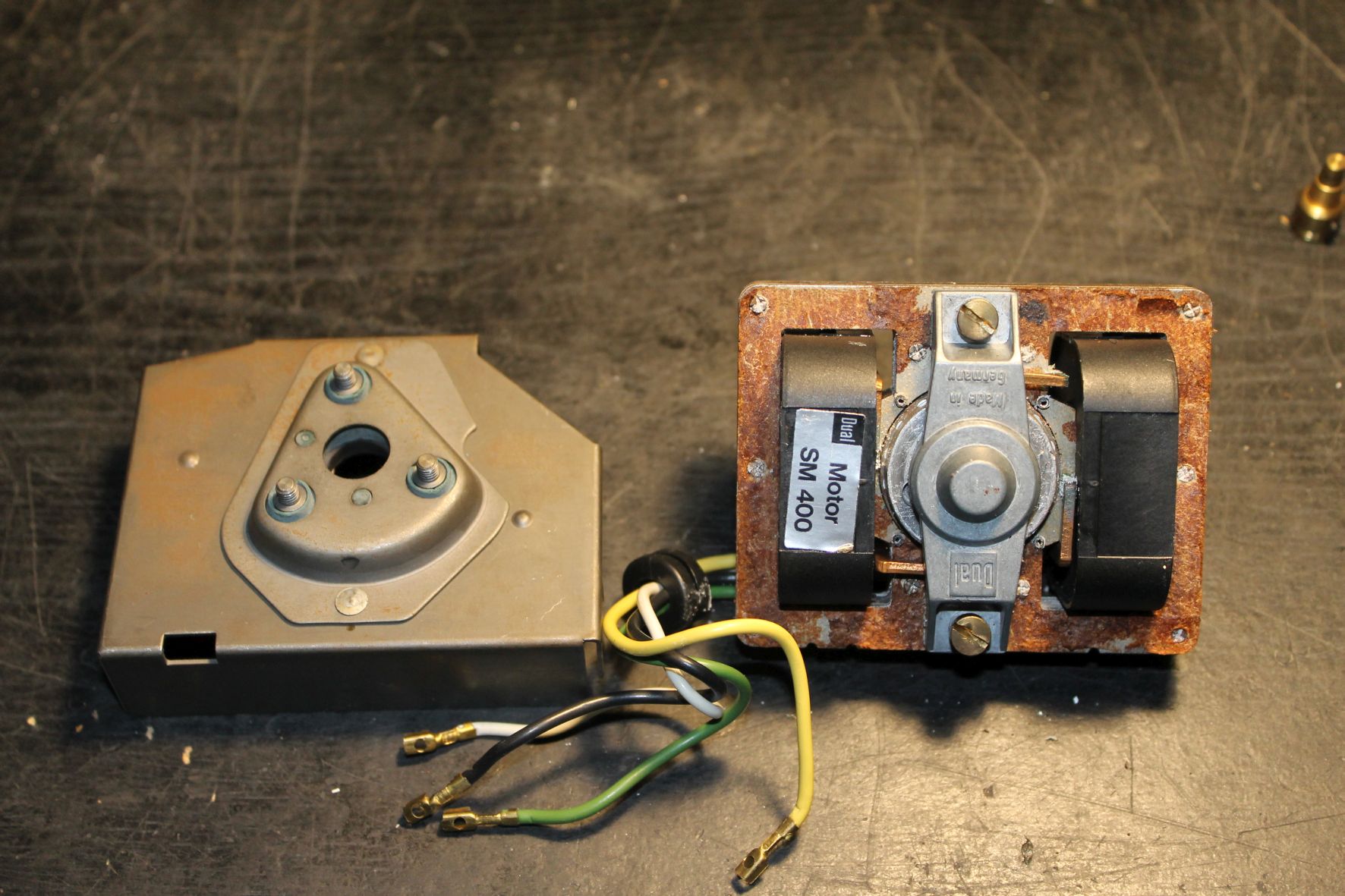

Silnik po wyjęciu 1
Silnik po wyjęciu 1

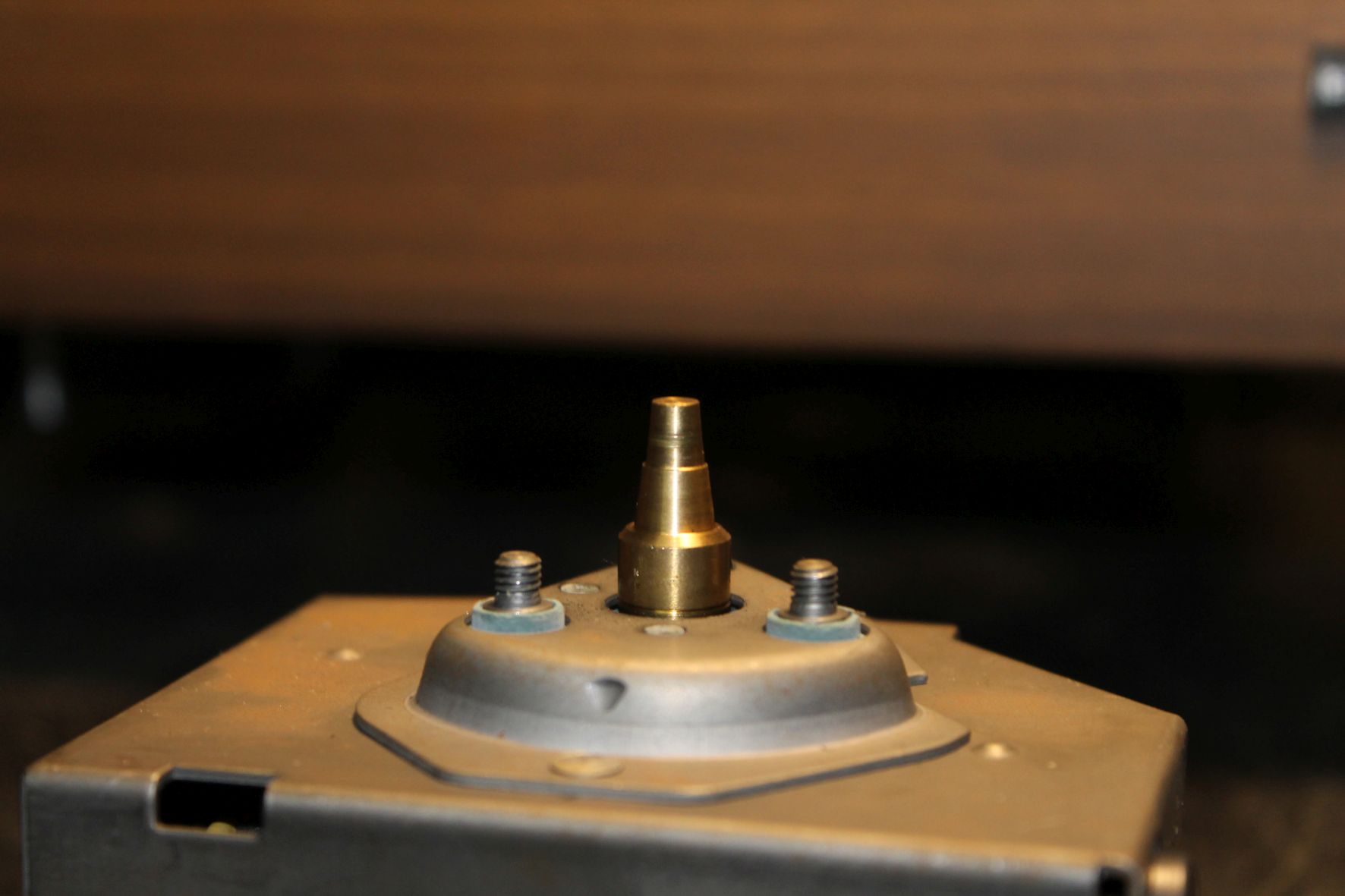

Silnik trzpień
Silnik trzpień

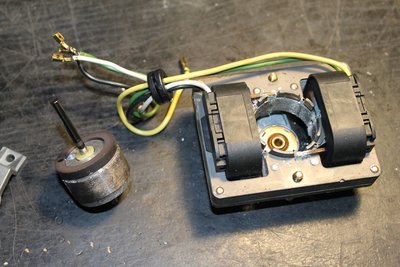

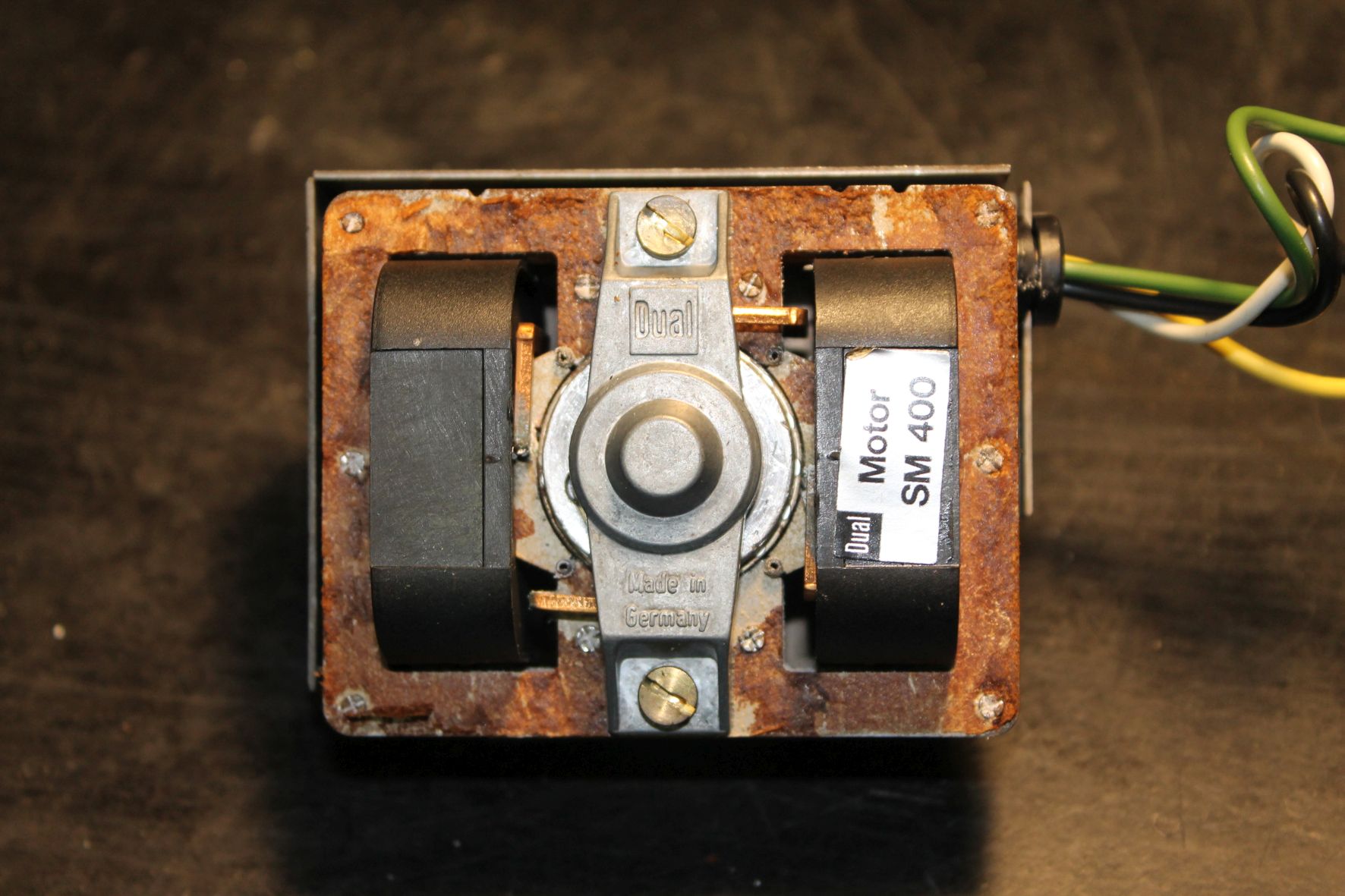

Silnik po wyjęciu 2
Silnik po wyjęciu 2

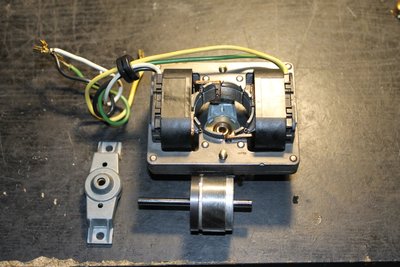

Silnik po wyjęciu 3
Silnik po wyjęciu 3
Silnik po wyjęciu 4
Silnik po wyjęciu 4

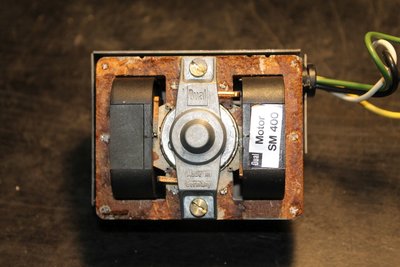

Silnik po czyszczeniu
Silnik po czyszczeniu

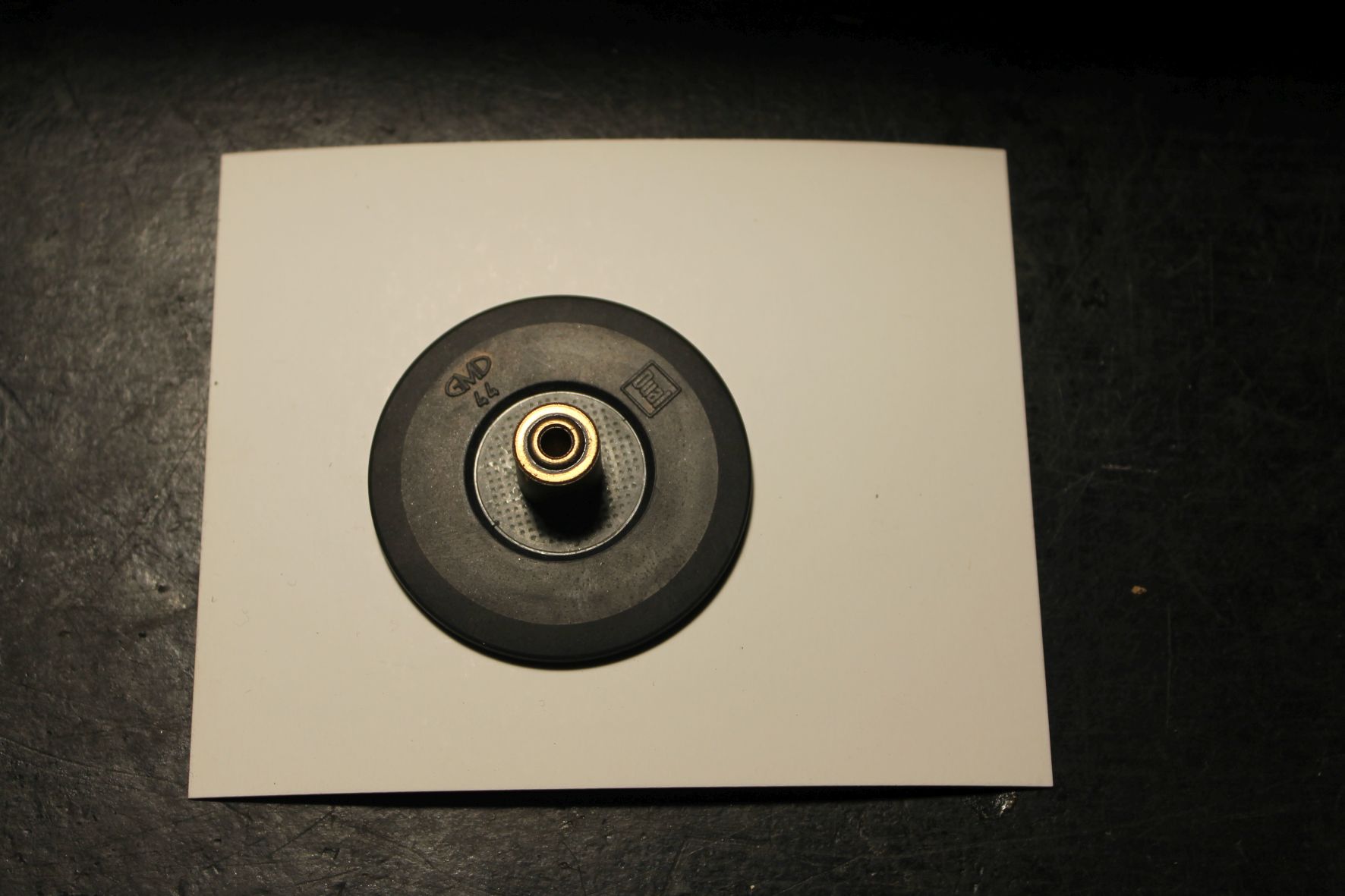

Koło
Koło
Ostatnio zmieniony 02 kwie 2017, 09:10 przez 2N3055, łącznie zmieniany 1 raz.
Unitra WS-503 + TSH113 + GS-424 Adam + G-1100fs Daniel / Akai AM-2450 + Akai GXC-706D + Akai AT-2450 + Akai-X201D / Kenwood KA-5010 + GE5020 + KX-4520 + KX-4520+ KT-2020L + DP-3020 + DM-5090 / kolumny JBL LX-55 / kolumny Videoton hgw ale łądnie grają.
Awatar użytkownika
Wojtek
Administrator
Posty: 41381
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: Dual 1228 remont kapitalny

#2

Post autor: Wojtek »

Pisz pisz, jestem ciekaw jak się to dalej rozwinie :)
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
2N3055
Posty: 85
Rejestracja: 22 sty 2012, 11:30
Lokalizacja: Częstochowa

Re: Dual 1228 remont kapitalny

#3

Post autor: 2N3055 »

No to piszę.
Są problemy:
1. Brak kartridża na wkładkę, a nazywa się TK15. Czy ktoś z Państwa posiada takowy ?
2. Cóś mi tu zgrzypi w silniku. Nieregularne jakby tarcia lekko słyszalne i widoczne na strobo. Podejrzewałem gumę (resor) silnika widoczny na zdjęciu SILNIK PO WYJĘCIU 1 (zatopione w niej 3 śruby montażowe a przykryta blachą) ale wygląda solidnie. Wirnik luzów poprzecznych nie ma. Zacząłem ustawiać wirnik na papier, być może ściąga go w polu. Trochę to żmudne zajęcie ale trudno. Dam znać o efektach.
Mechanika cała ok. Ramię nawet powraca.
Unitra WS-503 + TSH113 + GS-424 Adam + G-1100fs Daniel / Akai AM-2450 + Akai GXC-706D + Akai AT-2450 + Akai-X201D / Kenwood KA-5010 + GE5020 + KX-4520 + KX-4520+ KT-2020L + DP-3020 + DM-5090 / kolumny JBL LX-55 / kolumny Videoton hgw ale łądnie grają.
Awatar użytkownika
zelazny
Posty: 4563
Rejestracja: 16 sie 2011, 21:00

Re: Dual 1228 remont kapitalny

#4

Post autor: zelazny »

Życzę udanej naprawy. :)
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 remont kapitalny

#5

Post autor: olsza84 »

Jak mechanika sprawna to już połowa roboty mniej :) Powodzenia.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
2N3055
Posty: 85
Rejestracja: 22 sty 2012, 11:30
Lokalizacja: Częstochowa

Re: Dual 1228 remont kapitalny

#6

Post autor: 2N3055 »

Dzięki Panowie.
Sprawa silnika już jest rozwiązana. Otóż wczoraj przeoczyłem jedno zabrudzenie na stojanie i wyszło dopiero dziś na papierkach. Po wyczyszczeniu zgrzypienie znikło. Tak to jest jak się pracuje po kielichu.

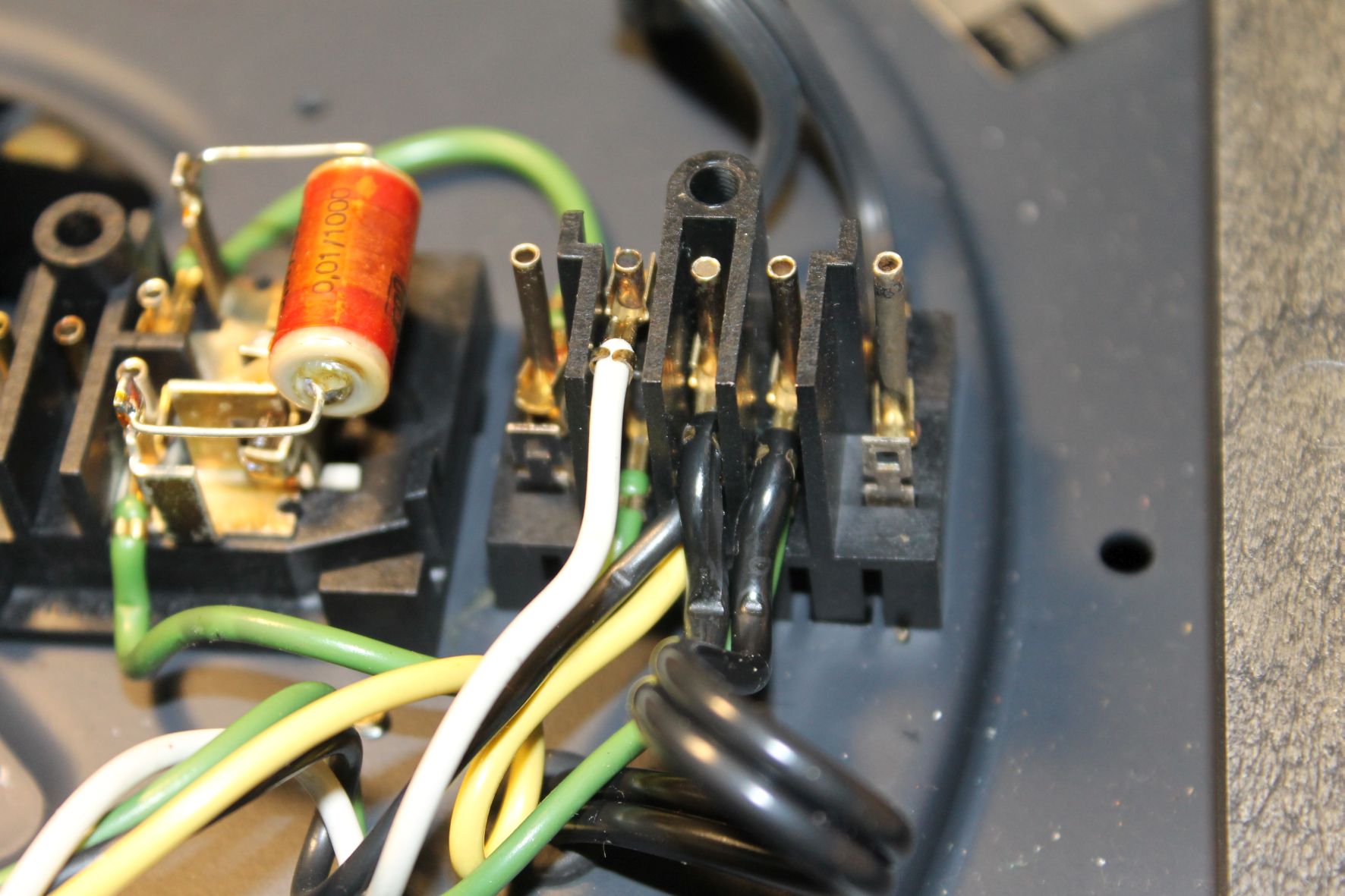

Za to niestety sprawdziło się moje przypuszczenie co do jednego z rozwiązań a powodowało lekkie przerwy w zasilaniu. Można to zobaczyć na zdjęciach ZŁĄCZKI 1 i 2. Chodzi o styk, coś na kształt kostki łączeniowej. Złączki owe są przez swoje otwory wsuwane na rurki powodując połączenie. Ustala się tutaj napięcie zasilania gramofonu. Z czasem pokrywają się tlenkami i nie przewodzą prądu tak jak należy. Naprawa jest prosta - należy wyczyścić rurki a blaszki złączek (wokół otworów) dociągnąć kleszczami.
Dłubę dalej.
Teraz wymiana smarów.
=======================
Dopisuję.
Panowie stan prac na dziś:

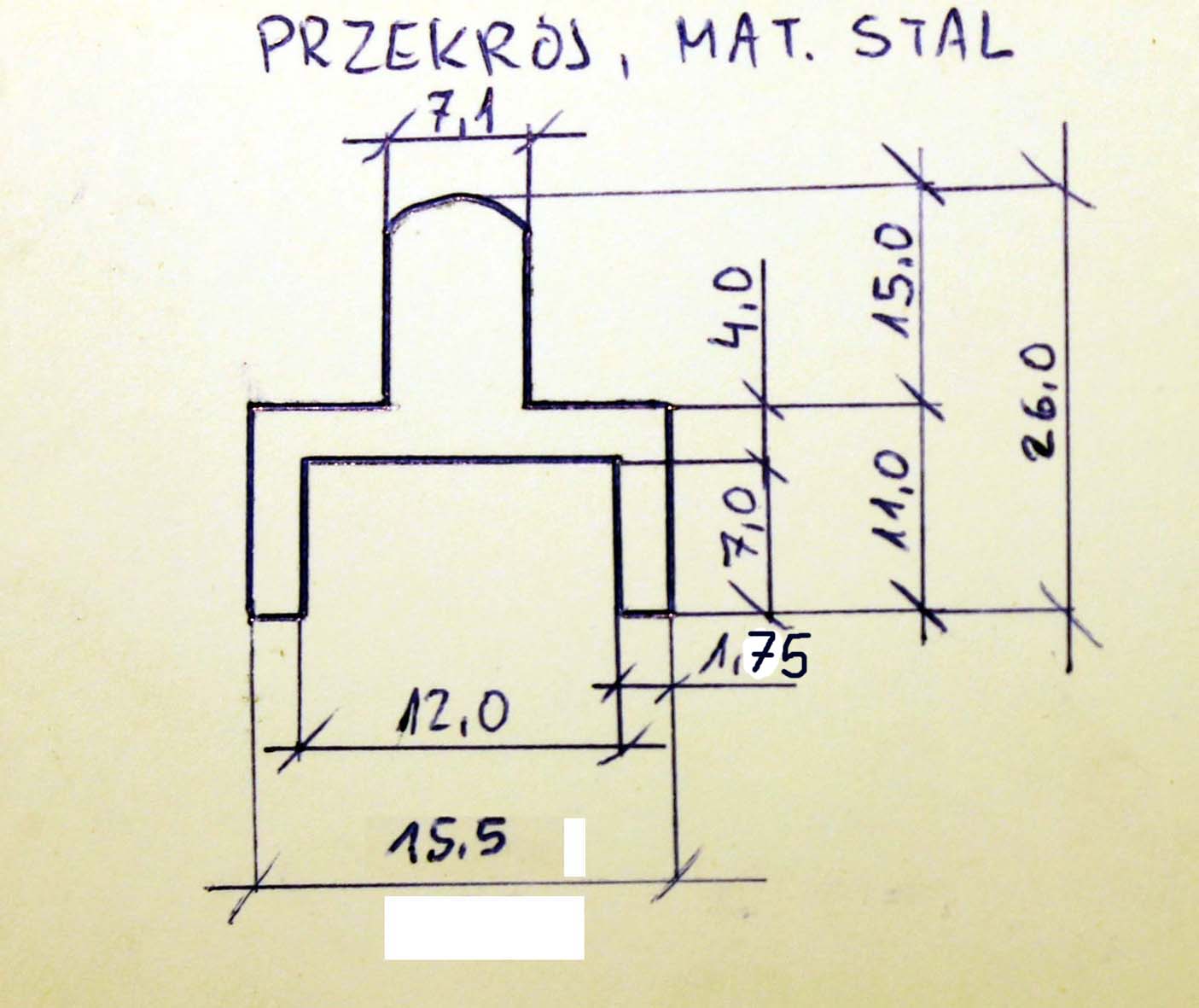

Wymienione smary i oleum. Gramofon wydaje się być sprawny, jednak muszę zawiesić prace na czas rozwiązania problemu zdobycia adaptera który umożliwia zamontowanie wkładki (załączam zdjęcie). Ponadto organizuję dorobienie szpindla którego nie było a który służy do osadzania płyty. Ten w środku talerza (tutaj jest wyjmowalny i zamienny z dużym do funkcji zmieniarka czy cóś). Wymiary szpindla załączam również, jeżeli ktoś dysponuje takowym może porówna z oryginałem ?
Załączniki
Szpindel
Szpindel

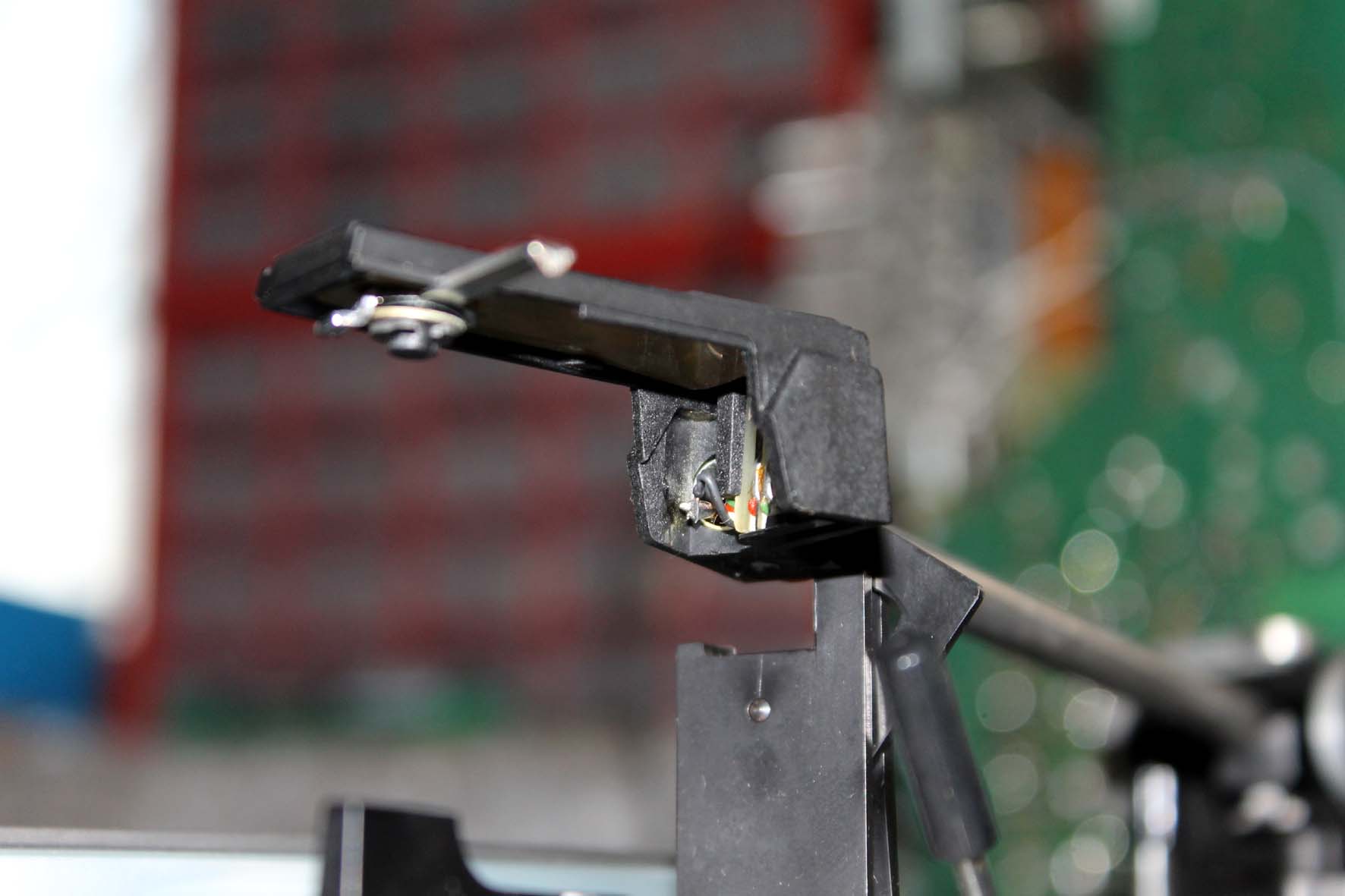

Ramię uchwyt
Ramię uchwyt
Unitra WS-503 + TSH113 + GS-424 Adam + G-1100fs Daniel / Akai AM-2450 + Akai GXC-706D + Akai AT-2450 + Akai-X201D / Kenwood KA-5010 + GE5020 + KX-4520 + KX-4520+ KT-2020L + DP-3020 + DM-5090 / kolumny JBL LX-55 / kolumny Videoton hgw ale łądnie grają.
Awatar użytkownika
Wojtek
Administrator
Posty: 41381
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: Dual 1228 remont kapitalny

#7

Post autor: Wojtek »

2N3055 pisze: 1. Brak kartridża na wkładkę, a nazywa się TK15. Czy ktoś z Państwa posiada takowy ?
Bez problemu dobierzesz inny kompatybilny.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
2N3055
Posty: 85
Rejestracja: 22 sty 2012, 11:30
Lokalizacja: Częstochowa

Re: Dual 1228 remont kapitalny

#8

Post autor: 2N3055 »

Witam
Jakoś nie mogę dobrać. Wamat rozkłada ręce. Na alle jest tzw adapter metalowy ale nie pasuje długością i kosztuje coś koło 170 PLN. Dzięki wpisowi któregoś z kolegów w temacie kartridży Duala pozyskałem tabelę odpowiedników i wychodzi TK150/TK15, Tk157/TK15 lub TK257/Tk15. Jeden jest do sprzedania na ebaju ale kosztuje z 50 US dollar plus przesyłka. Muszę zaczaić się na coś w rozsądnej cenie lub czekać na pomoc forumowiczów lub dorobić go. Na razie postanowiłem zaczaić się.
Unitra WS-503 + TSH113 + GS-424 Adam + G-1100fs Daniel / Akai AM-2450 + Akai GXC-706D + Akai AT-2450 + Akai-X201D / Kenwood KA-5010 + GE5020 + KX-4520 + KX-4520+ KT-2020L + DP-3020 + DM-5090 / kolumny JBL LX-55 / kolumny Videoton hgw ale łądnie grają.
Awatar użytkownika
pawlos
Posty: 1162
Rejestracja: 11 paź 2013, 15:28
Gramofon: l-75 l-78 s-500
Lokalizacja: Stargard

Re: Dual 1228 remont kapitalny

#9

Post autor: pawlos »

Będę w piatek w domu to zobaczę ,powinienem mieć ,jeżeli to taki sam jak do 1219 czy 1249 (bez regulacji )
Lenco B-55 L-75,L-78
Dual 1218 ,1219 ,1249 ,621
Thorens TD 146 II , TD-166 I
Telefunken S-500 , S-600
Yamaha ca-810,B&O CD-3300,JBL -L-80 t Gi,Braun L-810,Dual CL-720
sender13
Posty: 114
Rejestracja: 04 sty 2017, 18:38
Gramofon: Dual 1219

Re: Dual 1228 remont kapitalny

#10

Post autor: sender13 »

pawlos pisze: Będę w piatek w domu to zobaczę ,powinienem mieć ,jeżeli to taki sam jak do 1219 czy 1249 (bez regulacji )
Teoretycznie do słuchania kilku płyt powinno się używać tego z regulacją, ale jak się dowiedziałem od olsza84 można używać zwykłego, jest kompatybilny.

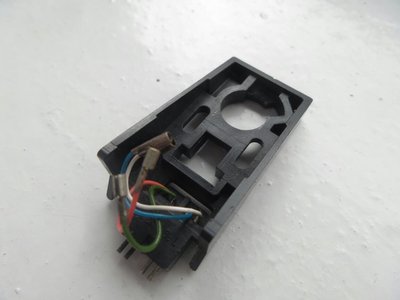

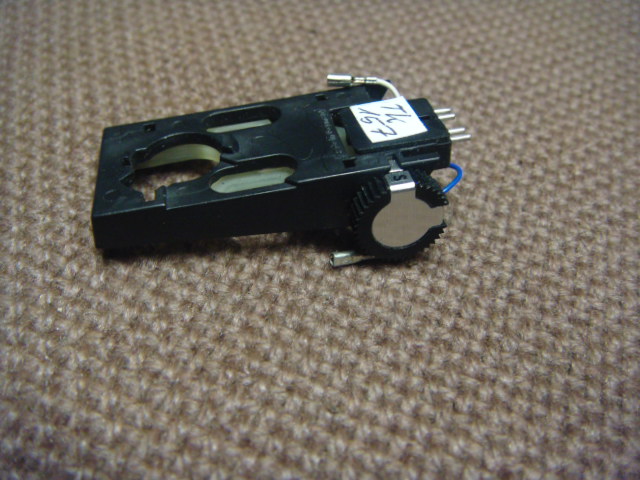

Z tego co wiem oryginalnie powinien być taki:
Załączniki
Awatar użytkownika
2N3055
Posty: 85
Rejestracja: 22 sty 2012, 11:30
Lokalizacja: Częstochowa

Re: Dual 1228 remont kapitalny

#11

Post autor: 2N3055 »

Panowie liczę na Was.
Unitra WS-503 + TSH113 + GS-424 Adam + G-1100fs Daniel / Akai AM-2450 + Akai GXC-706D + Akai AT-2450 + Akai-X201D / Kenwood KA-5010 + GE5020 + KX-4520 + KX-4520+ KT-2020L + DP-3020 + DM-5090 / kolumny JBL LX-55 / kolumny Videoton hgw ale łądnie grają.
Awatar użytkownika
2N3055
Posty: 85
Rejestracja: 22 sty 2012, 11:30
Lokalizacja: Częstochowa

Re: Dual 1228 remont kapitalny

#12

Post autor: 2N3055 »

sender13 pisze:
pawlos pisze: Będę w piatek w domu to zobaczę ,powinienem mieć ,jeżeli to taki sam jak do 1219 czy 1249 (bez regulacji )
Teoretycznie do słuchania kilku płyt powinno się używać tego z regulacją, ale jak się dowiedziałem od olsza84 można używać zwykłego, jest kompatybilny.

Z tego co wiem oryginalnie powinien być taki:
Jeżeli napis na nim to TK 157 to jest jeden z nich.
A tak zapytam po szczeniacku - to korbka z prawej strony to co robi ?
Unitra WS-503 + TSH113 + GS-424 Adam + G-1100fs Daniel / Akai AM-2450 + Akai GXC-706D + Akai AT-2450 + Akai-X201D / Kenwood KA-5010 + GE5020 + KX-4520 + KX-4520+ KT-2020L + DP-3020 + DM-5090 / kolumny JBL LX-55 / kolumny Videoton hgw ale łądnie grają.
sender13
Posty: 114
Rejestracja: 04 sty 2017, 18:38
Gramofon: Dual 1219

Re: Dual 1228 remont kapitalny

#13

Post autor: sender13 »

2N3055 pisze: Jeżeli napis na nim to TK 157 to jest jeden z nich.

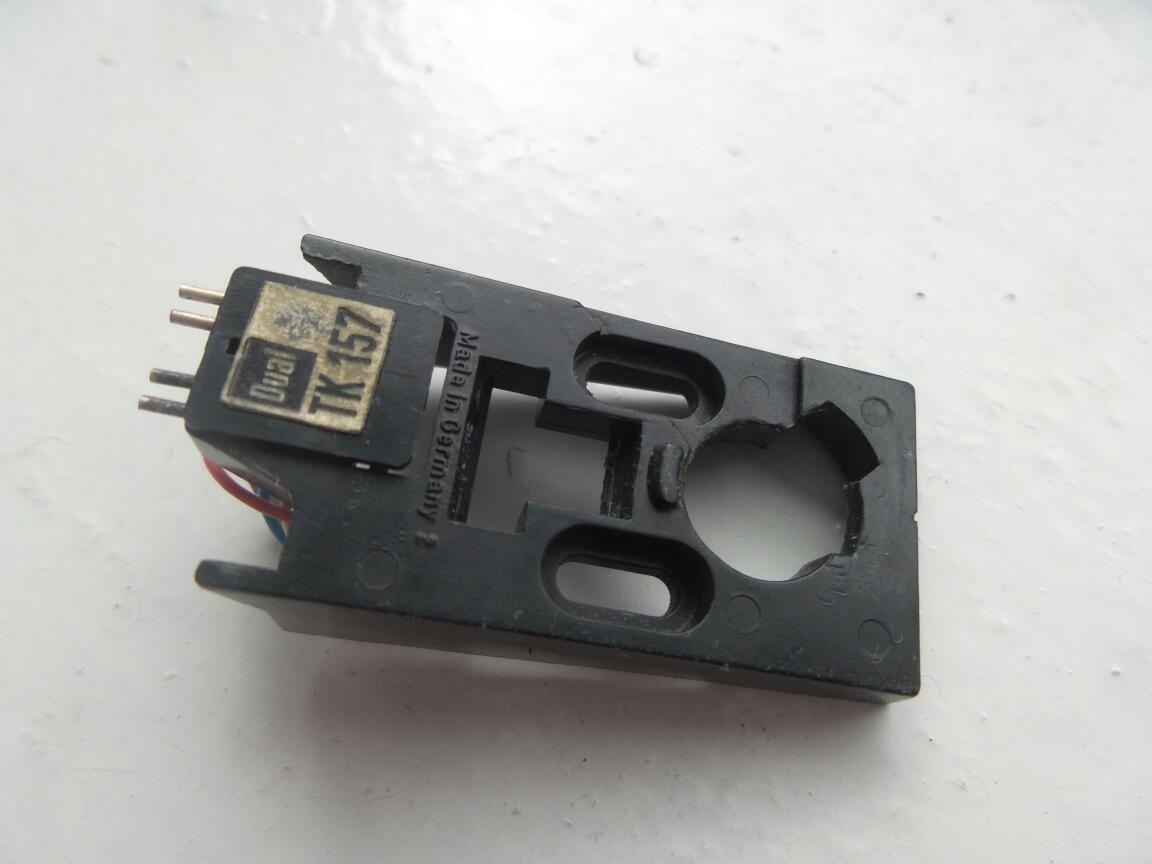

Tak ten ze zdjęcia, które wstawiłem w poprzednim poście to TK 157 chociaż jako ciekawostka, kupiłem kilka dni temu TK 157 i wygląda tak: (a powinien mieć regulację)
