Wtyki DIN2 i kabel?

Post autor: hozjusz » 26 lip 2015, 21:51

Co to za wejście i jaki kabel musiałbym tu kupić?

Czy to wtyki bananowe?

http://www.lark-bg.com/sp/images/S2030619.jpg

Poprosiłbym o sugestię konkretnego produktu. Chyba taniej będzie kupić jakieś wtyki i samemu połączyć z kablem, bo ceny konfecjonowanych kabli są wyższe niż cena kolumn, które chcę kupić
- Grundig PS 3500/ATN-71e;
- Scott 330 RL;
- Sony STR 6046;
- H/K HD 710;
- NAD 5220
- Fisher STE 170;
- Heco Profiton 360;
- Pioneer X-HM 50;
- Pioneer S-HM 50;

jd1210
Posty: 25
Rejestracja: 26 lip 2015, 09:35
Lokalizacja: Kobyla Góra

Jaki kabel głośnikowy?

Post autor: jd1210 » 26 lip 2015, 22:40

To mi wygląda na 6,3 MM JACK MONO.

misienka2008
Posty: 1023
Rejestracja: 31 maja 2013, 09:43

Jaki kabel głośnikowy?

Post autor: misienka2008 » 26 lip 2015, 22:47

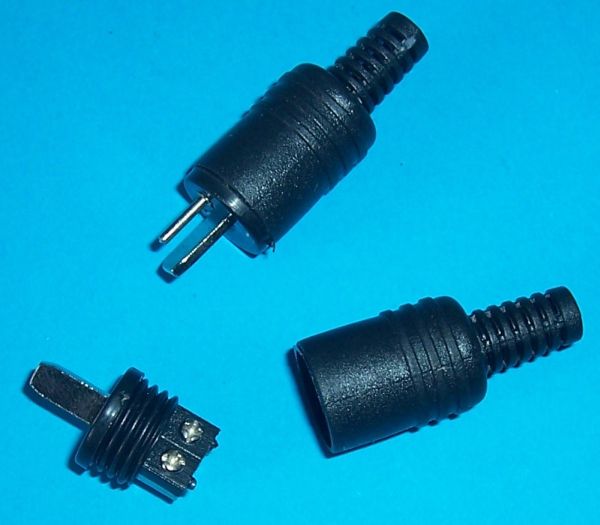

Na zdjeciu które prezentujesz są gniazda wtyków DIN 2. Wtyki wglądają tak:

http://obrazki.elektroda.net/20_1258021922.jpg

Awatar użytkownika
hozjusz
Posty: 169
Rejestracja: 11 lip 2015, 22:15
Gramofon: Grundig PS 3500
Lokalizacja: Grodzisk Maz.

Re: Jaki kabel głośnikowy?

Post autor: hozjusz » 26 lip 2015, 23:07

sprzedający właśnie mi napisał że kolumny mają wejście din takie, jak to czarne na załączniku

to chyba nie ułatwia zadania dobrania kabli - to kolumny Heco psm 800

Czyli muszę coś takiego chyba kupić?
http://allegro.pl/wtyk-glosnikowy-na-ka ... 57265.html

A do tego jakiś zwykły kabel głośnikowy?
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
- Grundig PS 3500/ATN-71e;
- Scott 330 RL;
- Sony STR 6046;
- H/K HD 710;
- NAD 5220
- Fisher STE 170;
- Heco Profiton 360;
- Pioneer X-HM 50;
- Pioneer S-HM 50;

misienka2008
Posty: 1023
Rejestracja: 31 maja 2013, 09:43

Jaki kabel głośnikowy?

Post autor: misienka2008 » 26 lip 2015, 23:28

Tak.

Awatar użytkownika
hozjusz
Posty: 169
Rejestracja: 11 lip 2015, 22:15
Gramofon: Grundig PS 3500
Lokalizacja: Grodzisk Maz.

Re: Jaki kabel głośnikowy?

Post autor: hozjusz » 26 lip 2015, 23:41

Czy w samej wtyczce din2 ma znaczenie po której stronie przymocuję, który kabel?
- Grundig PS 3500/ATN-71e;
- Scott 330 RL;
- Sony STR 6046;
- H/K HD 710;
- NAD 5220
- Fisher STE 170;
- Heco Profiton 360;
- Pioneer X-HM 50;
- Pioneer S-HM 50;

Awatar użytkownika
tollo
Posty: 1056
Rejestracja: 29 wrz 2013, 23:36
Gramofon: Bo to jeden?
Lokalizacja: Zgierz

Jaki kabel głośnikowy?

Post autor: tollo » 26 lip 2015, 23:45

Tak. Inaczej będą grały w przeciw-fazie.

Awatar użytkownika
hozjusz
Posty: 169
Rejestracja: 11 lip 2015, 22:15
Gramofon: Grundig PS 3500
Lokalizacja: Grodzisk Maz.

Re: Jaki kabel głośnikowy?

Post autor: hozjusz » 26 lip 2015, 23:53

Czy oba wejścia muszą być równocześnie zajęte czy to jest wybór między 4, a 8 ohmów?

Skąd mam wiedzieć gdzie co podłączyć? Powiedzmy że zdecyduję się i kupię... Czy wystarczy że zrobię to konsekwentnie w obu tak samo nie oglądając się na kolory? pewnie tak ale potem i tak muszę wiedzieć gdzie jest plus a gdzie minus, żeby dobrze do wzmacniacza podłączyć...
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
- Grundig PS 3500/ATN-71e;
- Scott 330 RL;
- Sony STR 6046;
- H/K HD 710;
- NAD 5220
- Fisher STE 170;
- Heco Profiton 360;
- Pioneer X-HM 50;
- Pioneer S-HM 50;

Awatar użytkownika
chudy_b
Posty: 3331
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Jaki kabel głośnikowy?

Post autor: chudy_b » 27 lip 2015, 00:24

hozjusz pisze:czy to jest wybór między 4, a 8 ohmów
Wygląda na to że jest wybór.
hozjusz pisze:Czy wystarczy że zrobię to konsekwentnie w obu tak samo nie oglądając się na kolory?
No właśnie musisz to zrobic konsekwentnie zwracając uwagę na kolory. Np. czarne do okrągłych pinów, czerwone do płaskich.
hozjusz pisze:ale potem i tak muszę wiedzieć gdzie jest plus a gdzie minus, żeby dobrze do wzmacniacza podłączyć...
Jak dobrze zrobisz kabel, to źle nie podłączysz, bo wtyczka nie pozwoli.

Awatar użytkownika
hozjusz
Posty: 169
Rejestracja: 11 lip 2015, 22:15
Gramofon: Grundig PS 3500
Lokalizacja: Grodzisk Maz.

Re: Jaki kabel głośnikowy?

Post autor: hozjusz » 27 lip 2015, 00:29

ale wiesz chodzi o to, która śrubka (prawa czy lewa) we wtyczce prowadzi do plusa - żeby potem konsekwentnie dać plusa przy wzmaku.
- Grundig PS 3500/ATN-71e;
- Scott 330 RL;
- Sony STR 6046;
- H/K HD 710;
- NAD 5220
- Fisher STE 170;
- Heco Profiton 360;
- Pioneer X-HM 50;
- Pioneer S-HM 50;

Awatar użytkownika
chudy_b
Posty: 3331
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Jaki kabel głośnikowy?

Post autor: chudy_b » 27 lip 2015, 00:38

hozjusz pisze:ale wiesz chodzi o to, która śrubka (prawa czy lewa) we wtyczce prowadzi do plusa
To nie ma znaczenia. Ważne żeby w obydwu kablach było zrobione tak samo. W przewodach głośnikowych płynie prąd zmienny, nie ma plusa i minusa. Za to możesz odwrócić fazy jesli podłączysz w jednym kablu tak, w drugim inaczej.

Awatar użytkownika
pawlos
Posty: 1105
Rejestracja: 11 paź 2013, 15:28
Gramofon: l-75 l-78 s-500
Lokalizacja: Stargard

Jaki kabel głośnikowy?

Post autor: pawlos » 27 lip 2015, 00:40

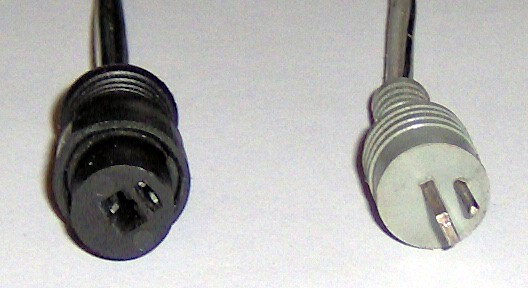

Plus jest na bolcu , a minus na tej "blaszce"

Obrazek

czerwony + do dolnej na bolec
Lenco B-55 L-75,L-78
Dual 1218 ,1219 ,1249 ,621
Thorens TD 146 II , TD-166 I
Telefunken S-500 , S-600
Yamaha ca-810,B&O CD-3300,JBL -L-80 t Gi,Braun L-810,Dual CL-720

Awatar użytkownika
hozjusz
Posty: 169
Rejestracja: 11 lip 2015, 22:15
Gramofon: Grundig PS 3500
Lokalizacja: Grodzisk Maz.

Re: Jaki kabel głośnikowy?

Post autor: hozjusz » 27 lip 2015, 01:29

Uff... teraz chyba już sobie poradzę. Może jednak kupię te kolumny... Dzięki.
- Grundig PS 3500/ATN-71e;
- Scott 330 RL;
- Sony STR 6046;
- H/K HD 710;
- NAD 5220
- Fisher STE 170;
- Heco Profiton 360;
- Pioneer X-HM 50;
- Pioneer S-HM 50;

Bialy1112
Posty: 44
Rejestracja: 13 gru 2015, 21:03
Gramofon: Technics SL-5310
Lokalizacja: Rojewice/Kujawsko-Pomorskie

Re: Wtyki DIN2 i kabel?

Post autor: Bialy1112 » 18 maja 2020, 20:12

Podepnę się do tematu, zakupiłem Grundig Box 1500a i aby je podłączyć do wzmacniacza musiałbym zakończyć posiadane przewody gniazdem 2DIN/PIN. Kolumny mają "męską" wersję wtyku. Czy macie jakieś sprawdzone marki takich końcówek na przewód miedziany? Czy może najlepiej kpl. przewód kupić jakiś dobry? Nie chciałbym tracić na jakości dzwięku przez kiepskie złącze.
Onkyo A8850 + Onkyo DX7011 + Onkyo T4930 + Technics SL-5310 + TA Elektroakustik PP-140/Grundig Box 1500a Proff.

grzehu82
Posty: 635
Rejestracja: 27 wrz 2016, 18:42
Lokalizacja: Bydgoszcz

Re: Wtyki DIN2 i kabel?

Post autor: grzehu82 » 19 maja 2020, 08:57

Najlepiej byłoby zdobyć przewód z epoki, te końcówki obecnie w sprzedaży to straszna chińszczyzna. Przy lutowaniu obudowa topi się w rękach. Mogą być ewentualnie jak znajdziesz zakręcane (jak wyżej ktoś dał foto )wtyki 2DIN.
