Schemat zwrotnicy Canton GLE 50
Witajcie Panowie Szlachta.

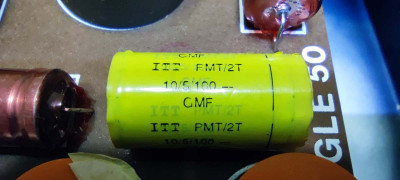

Potrzebuję schemat zwrotnicy kolumn Canton GLE 50,nigdzie nie znalazłem a przegląd nie dał mi jednoznacznej odpowiedzi i pewności co do wyboru kondensatorów. Szczególnie jeden mnie nurtuje, oto i on nie wiem jaka to wartość i co dać za niego.
Pozostałe myślę wymienić na jantzeny audio takie coś:
https://allegro.pl/oferta/jantzen-cross ... 2303491451
https://allegro.pl/oferta/jantzen-audio ... 9327440904
https://allegro.pl/oferta/jantzen-audio ... 7462809176 i jednego
https://allegro.pl/oferta/mundorf-ecap- ... 1499278737
Tylko pewnie o wyższych wartościach tzn x 10

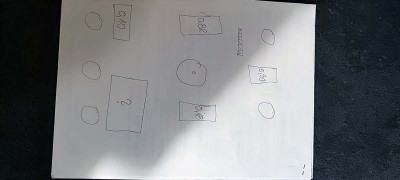

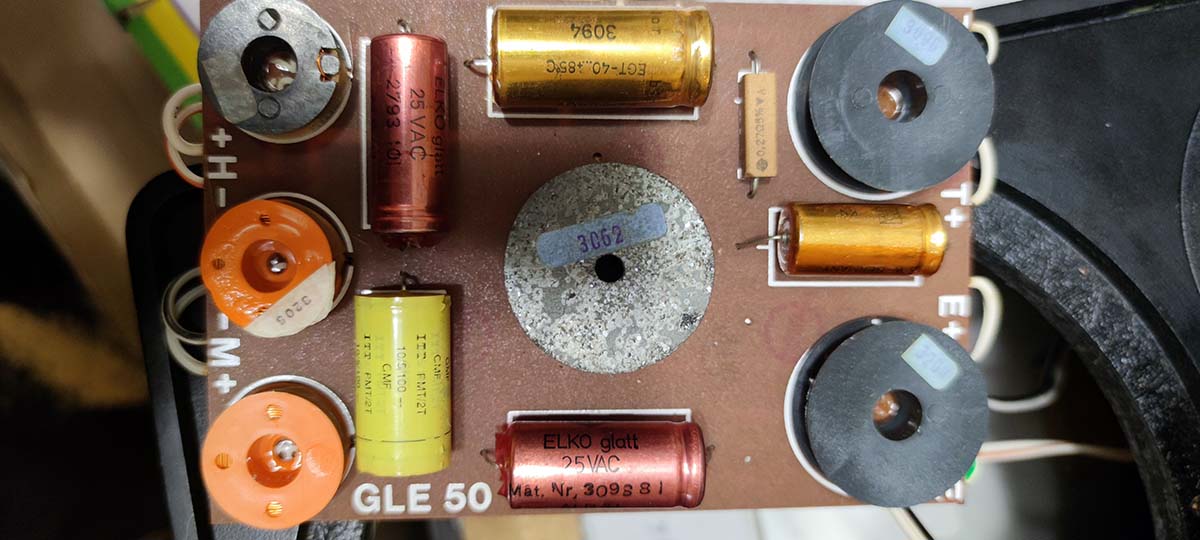

Tu fota zwrotnicy i odczytane wartości Z góry dzięki za pomoc.
Potrzebuję schemat zwrotnicy kolumn Canton GLE 50,nigdzie nie znalazłem a przegląd nie dał mi jednoznacznej odpowiedzi i pewności co do wyboru kondensatorów. Szczególnie jeden mnie nurtuje, oto i on nie wiem jaka to wartość i co dać za niego.
Pozostałe myślę wymienić na jantzeny audio takie coś:
https://allegro.pl/oferta/jantzen-cross ... 2303491451
https://allegro.pl/oferta/jantzen-audio ... 9327440904
https://allegro.pl/oferta/jantzen-audio ... 7462809176 i jednego
https://allegro.pl/oferta/mundorf-ecap- ... 1499278737
Tylko pewnie o wyższych wartościach tzn x 10
Tu fota zwrotnicy i odczytane wartości Z góry dzięki za pomoc.
[Sony PS X60,VM540ML, Shure V15III-Sas, Sony XL 45,pre @Jaculek-analog]
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
- amrowek
- Posty: 8351
- Rejestracja: 21 maja 2015, 09:04
- Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów
Re: Schemat zwrotnicy Canton GLE 50
tego żołtego spróbuj po symbolach to chyba ITT

Że lata idą, to nic, ale w którą stronę!
- kukiz 30
- Posty: 2089
- Rejestracja: 18 wrz 2016, 16:05
- Lokalizacja: dolnośląskie
Re: Schemat zwrotnicy Canton GLE 50
Pod kondensatorem masz nr. Tu masz rozpiskę
https://audiokarma.org/forums/index.php ... ad.740362/
Kurde pamięć mnie zawodzi. Wymieniałem jakiś czas temu ale mam sklerozę
https://audiokarma.org/forums/index.php ... ad.740362/
Kurde pamięć mnie zawodzi. Wymieniałem jakiś czas temu ale mam sklerozę

Mission Cyrus One,Sony PS-X6,2xPCM56 DAC by Martynka,Yamaha cdx-10,Infinity RS-4000.
- Jozi
- Posty: 1897
- Rejestracja: 28 sty 2022, 02:57
- Gramofon: Sony PS-X60
- Lokalizacja: Pastwiska City
Re: Schemat zwrotnicy Canton GLE 50
Tam chyba jest 2103 czyli 10mF foliowy ITT.kukiz 30 pisze: ↑28 lut 2023, 21:35Pod kondensatorem masz nr. Tu masz rozpiskę
https://audiokarma.org/forums/index.php ... ad.740362/
Kurde pamięć mnie zawodzi. Wymieniałem jakiś czas temu ale mam sklerozę![]()
[Sony PS X60,VM540ML, Shure V15III-Sas, Sony XL 45,pre @Jaculek-analog]
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
- Jozi
- Posty: 1897
- Rejestracja: 28 sty 2022, 02:57
- Gramofon: Sony PS-X60
- Lokalizacja: Pastwiska City
Re: Schemat zwrotnicy Canton GLE 50

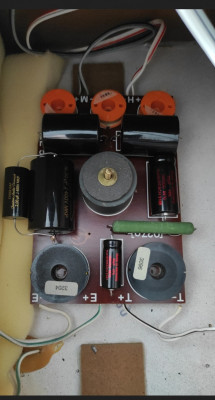

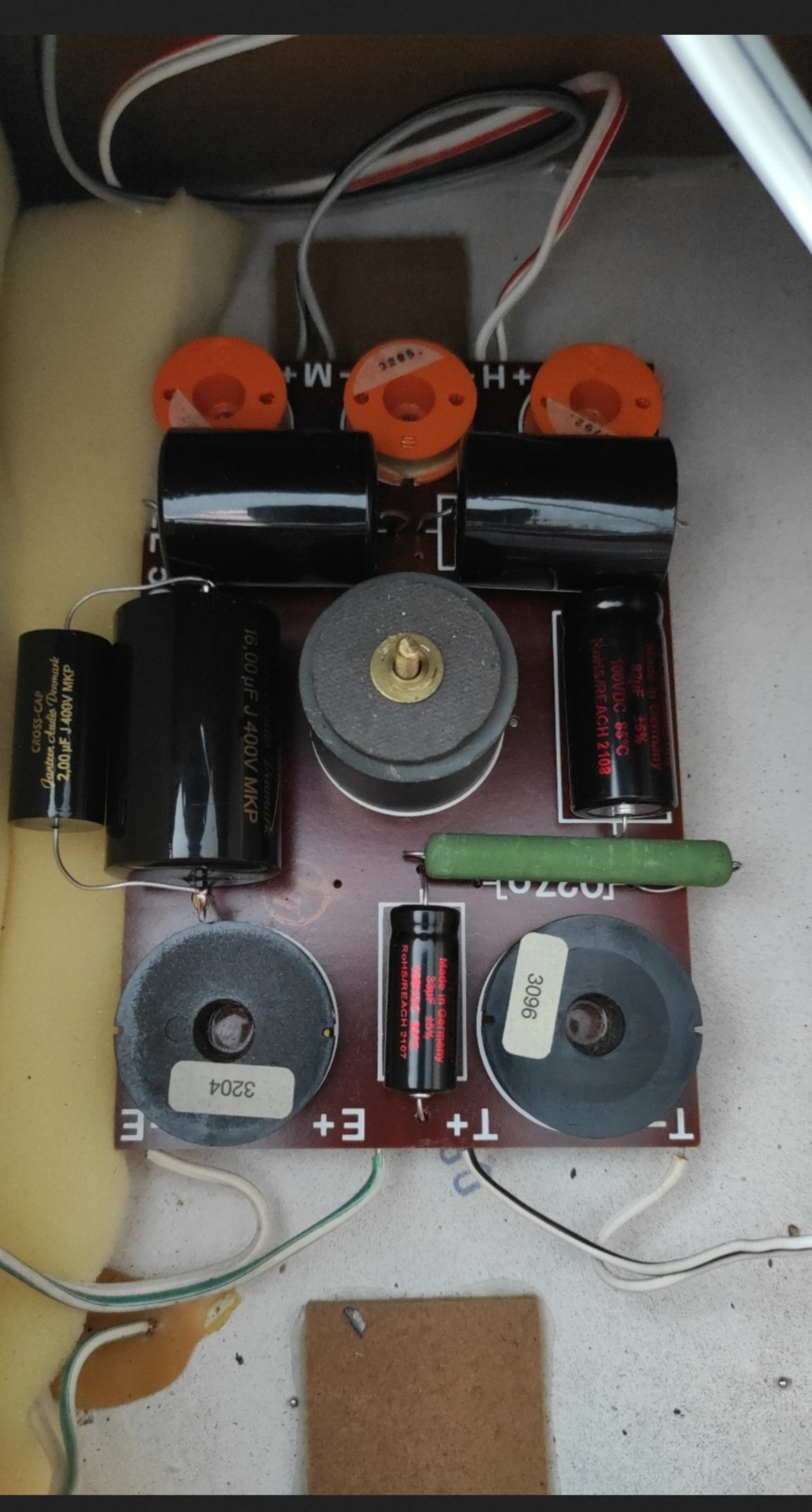

Czy ja dobrze widzę w swojej zwrotnicy nie wymieniałeś wszystkich?kukiz 30 pisze: ↑28 lut 2023, 21:35Pod kondensatorem masz nr. Tu masz rozpiskę
https://audiokarma.org/forums/index.php ... ad.740362/
Kurde pamięć mnie zawodzi. Wymieniałem jakiś czas temu ale mam sklerozę![]()
Ja tak na bogato nie poszedłem w same foliowe Cross Cap, tylko jedną parę pozostałe elektrolityczne.
Tak powinny być lepsze od tych wylanych, jakby kocem cantony były przykryte


[Sony PS X60,VM540ML, Shure V15III-Sas, Sony XL 45,pre @Jaculek-analog]
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
-
- Posty: 877
- Rejestracja: 06 paź 2012, 19:41
Re: Schemat zwrotnicy Canton GLE 50
Po pierwsze rozrysuj sobie schemat zwrotnicy żebyś namierzył kondensatory, które są w torze sygnału a które równolegle. Zwłaszcza namierz ten, za którym gra kopułka. Tu nie żałuj pieniążków. Przy szmacianej kopułce proponowałbym coś lepszego niż czarny janzen - jak juz janzen to superior lub silver. Metalowe folie janzenów fajnie podkreslaja szczegół w szmatach. Podobnie główny kond dla średniaka. Pozostałe tj. równoległe kondy w zupełności wystarcza dobre bipolarne elektrolity. Ale dobre. Mozna sie pokusić o foliowe, bo np takie cross capy ceną nie zabijają ale te wieksze pojemności to raz, że ogromne i też już nie tanie a wpływu na brzmienie zero.
Jedni używają sprzętu do słuchania muzyki, drudzy używają muzyki do słuchania sprzętu.
Ja błądzę gdzieś po środku...
Ja błądzę gdzieś po środku...
- Jozi
- Posty: 1897
- Rejestracja: 28 sty 2022, 02:57
- Gramofon: Sony PS-X60
- Lokalizacja: Pastwiska City
Re: Schemat zwrotnicy Canton GLE 50
Dzięki za info, już zakupiłem.Arkadyo pisze: ↑02 mar 2023, 09:05Po pierwsze rozrysuj sobie schemat zwrotnicy żebyś namierzył kondensatory, które są w torze sygnału a które równolegle. Zwłaszcza namierz ten, za którym gra kopułka. Tu nie żałuj pieniążków. Przy szmacianej kopułce proponowałbym coś lepszego niż czarny janzen - jak juz janzen to superior lub silver. Metalowe folie janzenów fajnie podkreslaja szczegół w szmatach. Podobnie główny kond dla średniaka. Pozostałe tj. równoległe kondy w zupełności wystarcza dobre bipolarne elektrolity. Ale dobre. Mozna sie pokusić o foliowe, bo np takie cross capy ceną nie zabijają ale te wieksze pojemności to raz, że ogromne i też już nie tanie a wpływu na brzmienie zero.
Nie inwestowałem wielkich pieniędzy, bo to będzie brzęczało w kuchni z chińczykiem.
Nawet po taniości to i tak będzie lepiej grało jak te obecne wylane


Jak zacząłem liczyć na grubo to 5 stów wyszło więc dałem spokój.
Jak mnie kiedyś pokusi, a będzie słabo grało na tych co zamówiłem to zrobię na bogato.
[Sony PS X60,VM540ML, Shure V15III-Sas, Sony XL 45,pre @Jaculek-analog]
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
-
- Posty: 877
- Rejestracja: 06 paź 2012, 19:41
Re: Schemat zwrotnicy Canton GLE 50
Jasne, nie ma co robić tryumfu formy nad treścią.Jozi pisze: ↑02 mar 2023, 11:49Dzięki za info, już zakupiłem.Arkadyo pisze: ↑02 mar 2023, 09:05Po pierwsze rozrysuj sobie schemat zwrotnicy żebyś namierzył kondensatory, które są w torze sygnału a które równolegle. Zwłaszcza namierz ten, za którym gra kopułka. Tu nie żałuj pieniążków. Przy szmacianej kopułce proponowałbym coś lepszego niż czarny janzen - jak juz janzen to superior lub silver. Metalowe folie janzenów fajnie podkreslaja szczegół w szmatach. Podobnie główny kond dla średniaka. Pozostałe tj. równoległe kondy w zupełności wystarcza dobre bipolarne elektrolity. Ale dobre. Mozna sie pokusić o foliowe, bo np takie cross capy ceną nie zabijają ale te wieksze pojemności to raz, że ogromne i też już nie tanie a wpływu na brzmienie zero.
Nie inwestowałem wielkich pieniędzy, bo to będzie brzęczało w kuchni z chińczykiem.
Nawet po taniości to i tak będzie lepiej grało jak te obecne wylane![]()
.
Jak zacząłem liczyć na grubo to 5 stów wyszło więc dałem spokój.
Jak mnie kiedyś pokusi, a będzie słabo grało na tych co zamówiłem to zrobię na bogato.
Myślałem, że coś tam tuningujesz na grubo

Dla kopułek ze średniej półki warto już włożyć coś lepszego tyle, że 5 stów dla tej klasy kolumn...
Ja u siebie bawiąc się w mody nie zauważyłem zeby np cewki powietrzene lepiej grały od dobrych rdzeniowych tak jak zadnej różnicy nie było na kondensatorach równoległych ani specjalnie nic nie wnosiła jakość szeregowego konda dla sredniotonowego.
Za to dla kopułki i owszem. U mnie np janzeny silver i superior sie nie sprawdziły. Bardzo szczegółowe i detaliczne ale z metalową kopułką takie zbyt zimne i techniczne. Dużo lepiej grały ze szmacianymi kopułkami bo podnosiły szczegół a całość nie wypadała tak bezdusznie. Natomiast czarne cross capy na metalowej kopułce to takie zwykłe namolne "rozdarciuchy", co dostrzegłem po wymianie na clarity CSA. Zresztą te polecę do każdego systemu gdzie w ogóle ktoś uzna, że cena koło 90 zł sztuka jest warta włożenia w kolumnę. Tańsza o 1/3 jest seria ESA, ma bardzo dobre opinie ale osobiście jej nie miałem więc dywagować nie będę ale jak będę klepał kolejny zestaw to zapewne sie do nich przymierzę.
Jedni używają sprzętu do słuchania muzyki, drudzy używają muzyki do słuchania sprzętu.
Ja błądzę gdzieś po środku...
Ja błądzę gdzieś po środku...
- Jozi
- Posty: 1897
- Rejestracja: 28 sty 2022, 02:57
- Gramofon: Sony PS-X60
- Lokalizacja: Pastwiska City
Re: Schemat zwrotnicy Canton GLE 50
Zobaczę po tuningu jak to będzie brzęczeć z tym chińczykiem.Arkadyo pisze: ↑03 mar 2023, 07:43Jasne, nie ma co robić tryumfu formy nad treścią.Jozi pisze: ↑02 mar 2023, 11:49Dzięki za info, już zakupiłem.Arkadyo pisze: ↑02 mar 2023, 09:05Po pierwsze rozrysuj sobie schemat zwrotnicy żebyś namierzył kondensatory, które są w torze sygnału a które równolegle. Zwłaszcza namierz ten, za którym gra kopułka. Tu nie żałuj pieniążków. Przy szmacianej kopułce proponowałbym coś lepszego niż czarny janzen - jak juz janzen to superior lub silver. Metalowe folie janzenów fajnie podkreslaja szczegół w szmatach. Podobnie główny kond dla średniaka. Pozostałe tj. równoległe kondy w zupełności wystarcza dobre bipolarne elektrolity. Ale dobre. Mozna sie pokusić o foliowe, bo np takie cross capy ceną nie zabijają ale te wieksze pojemności to raz, że ogromne i też już nie tanie a wpływu na brzmienie zero.
Nie inwestowałem wielkich pieniędzy, bo to będzie brzęczało w kuchni z chińczykiem.
Nawet po taniości to i tak będzie lepiej grało jak te obecne wylane![]()
.
Jak zacząłem liczyć na grubo to 5 stów wyszło więc dałem spokój.
Jak mnie kiedyś pokusi, a będzie słabo grało na tych co zamówiłem to zrobię na bogato.
Myślałem, że coś tam tuningujesz na gruboa uważam, że kondensatory dla kopułki więcej wnoszą niż żonglerka kablami.
Dla kopułek ze średniej półki warto już włożyć coś lepszego tyle, że 5 stów dla tej klasy kolumn...
Ja u siebie bawiąc się w mody nie zauważyłem zeby np cewki powietrzene lepiej grały od dobrych rdzeniowych tak jak zadnej różnicy nie było na kondensatorach równoległych ani specjalnie nic nie wnosiła jakość szeregowego konda dla sredniotonowego.
Za to dla kopułki i owszem. U mnie np janzeny silver i superior sie nie sprawdziły. Bardzo szczegółowe i detaliczne ale z metalową kopułką takie zbyt zimne i techniczne. Dużo lepiej grały ze szmacianymi kopułkami bo podnosiły szczegół a całość nie wypadała tak bezdusznie. Natomiast czarne cross capy na metalowej kopułce to takie zwykłe namolne "rozdarciuchy", co dostrzegłem po wymianie na clarity CSA. Zresztą te polecę do każdego systemu gdzie w ogóle ktoś uzna, że cena koło 90 zł sztuka jest warta włożenia w kolumnę. Tańsza o 1/3 jest seria ESA, ma bardzo dobre opinie ale osobiście jej nie miałem więc dywagować nie będę ale jak będę klepał kolejny zestaw to zapewne sie do nich przymierzę.
Twoje uwagi bardzo cenne, bo mówią konkretnie co zmieniać by coś lepszego wydusić.
Jak ogarnę to coś może skrobnę.
[Sony PS X60,VM540ML, Shure V15III-Sas, Sony XL 45,pre @Jaculek-analog]
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
[ Tidal Hifi, xDuoo XQ-50 Pro2+Toping E30II, Onkyo 7030C-cyfra] Yamaha A-S701, Heco Professional 650
- Jozi
- Posty: 1897
- Rejestracja: 28 sty 2022, 02:57
- Gramofon: Sony PS-X60
- Lokalizacja: Pastwiska City
Re: Schemat zwrotnicy Canton GLE 50
Wymieniłem dzisiaj kondki w cantonach i zaczęły zupełnie inaczej grać.
Tak jakby sciągnął z nich jakieś niewidzialne nakrycie. Bas się zrobił bardziej soczysty, w ogóle wyraźniejsze granie się zrobiło, więc warto było zainwestować sto kilka złotych.
Przesyłam z telefonu do chińczyka muzę i zdecydowanie lepiej zaczęło to grać, tak więc udana inwestycja
.
Tak jakby sciągnął z nich jakieś niewidzialne nakrycie. Bas się zrobił bardziej soczysty, w ogóle wyraźniejsze granie się zrobiło, więc warto było zainwestować sto kilka złotych.
Przesyłam z telefonu do chińczyka muzę i zdecydowanie lepiej zaczęło to grać, tak więc udana inwestycja
