Na warsztacie - Rotel rx-503 "po glebie"
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Na warsztacie - Rotel rx-503 "po glebie"
Szykując grunt pod następną naprawę, żeby czasu nie marnować rozgrzebałem front rotela który niestety musiał zaliczyć wielkiego dzwona. a z tą blacharką wydaje się być najwięcej roboty
Na to co niżej mam pomysł taki żeby to naklepać z lekka i zamiast tych plastików coś z drewna dorobić i przykryć te uszkodzenia, co Wy na to?

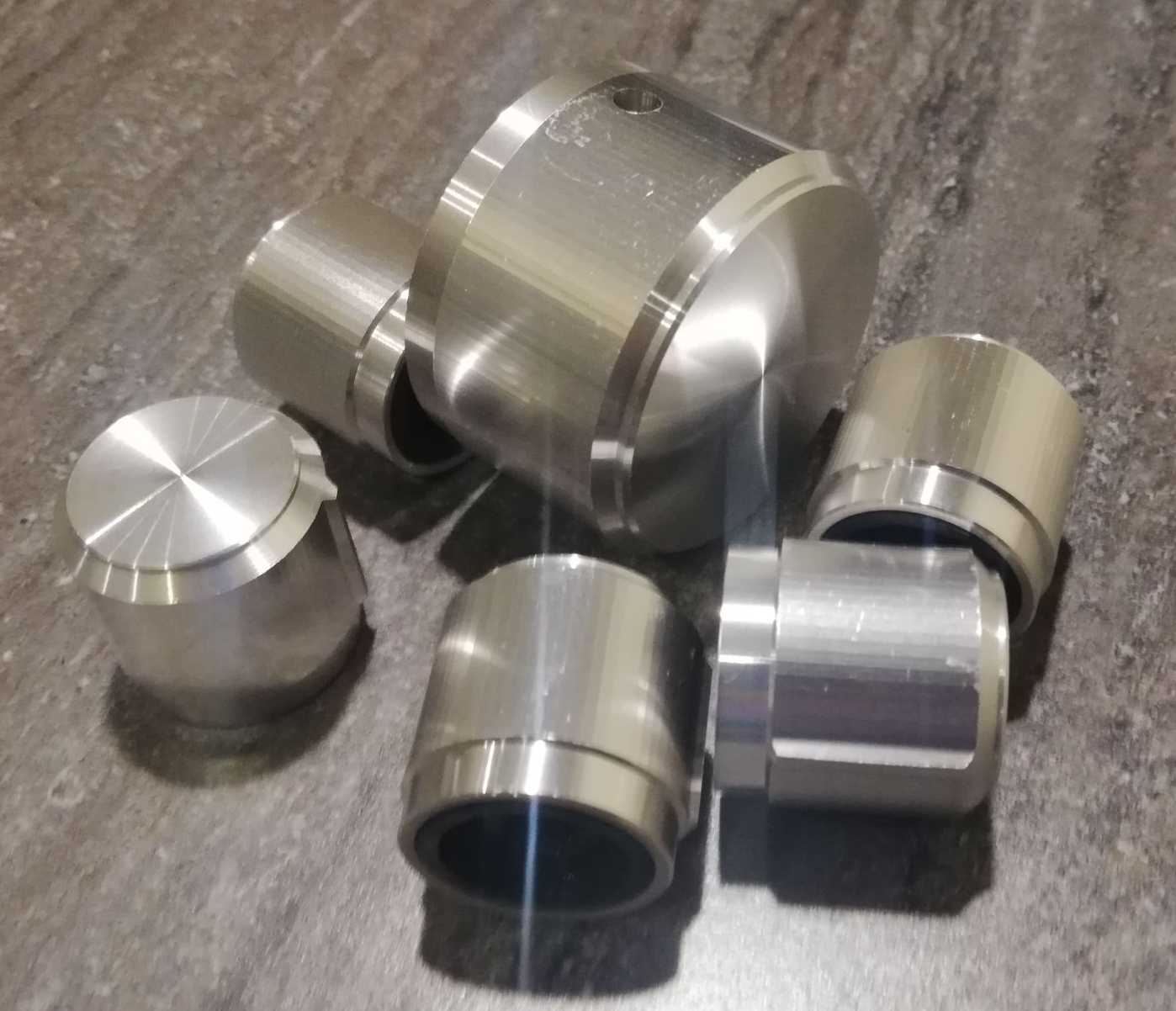

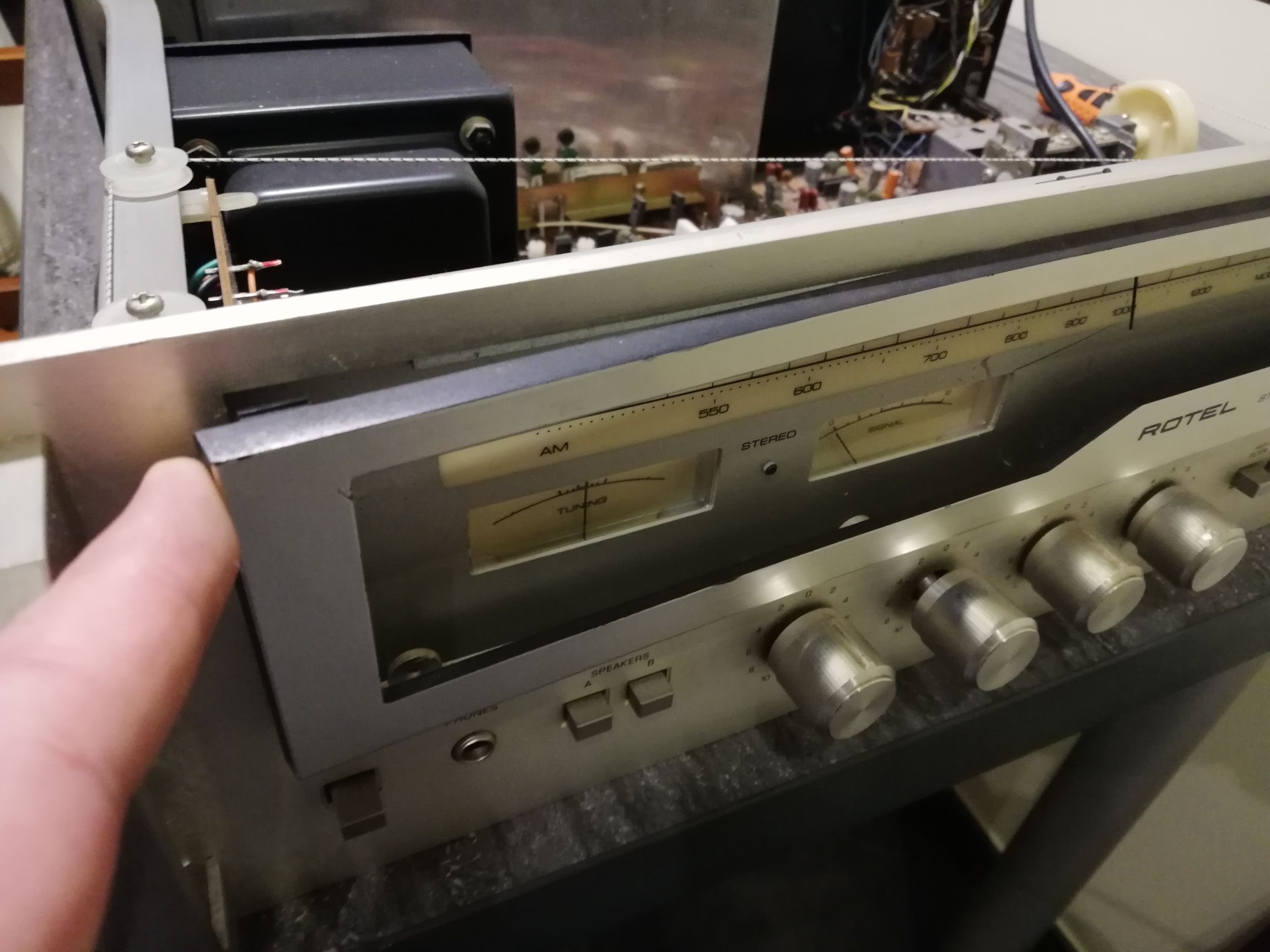

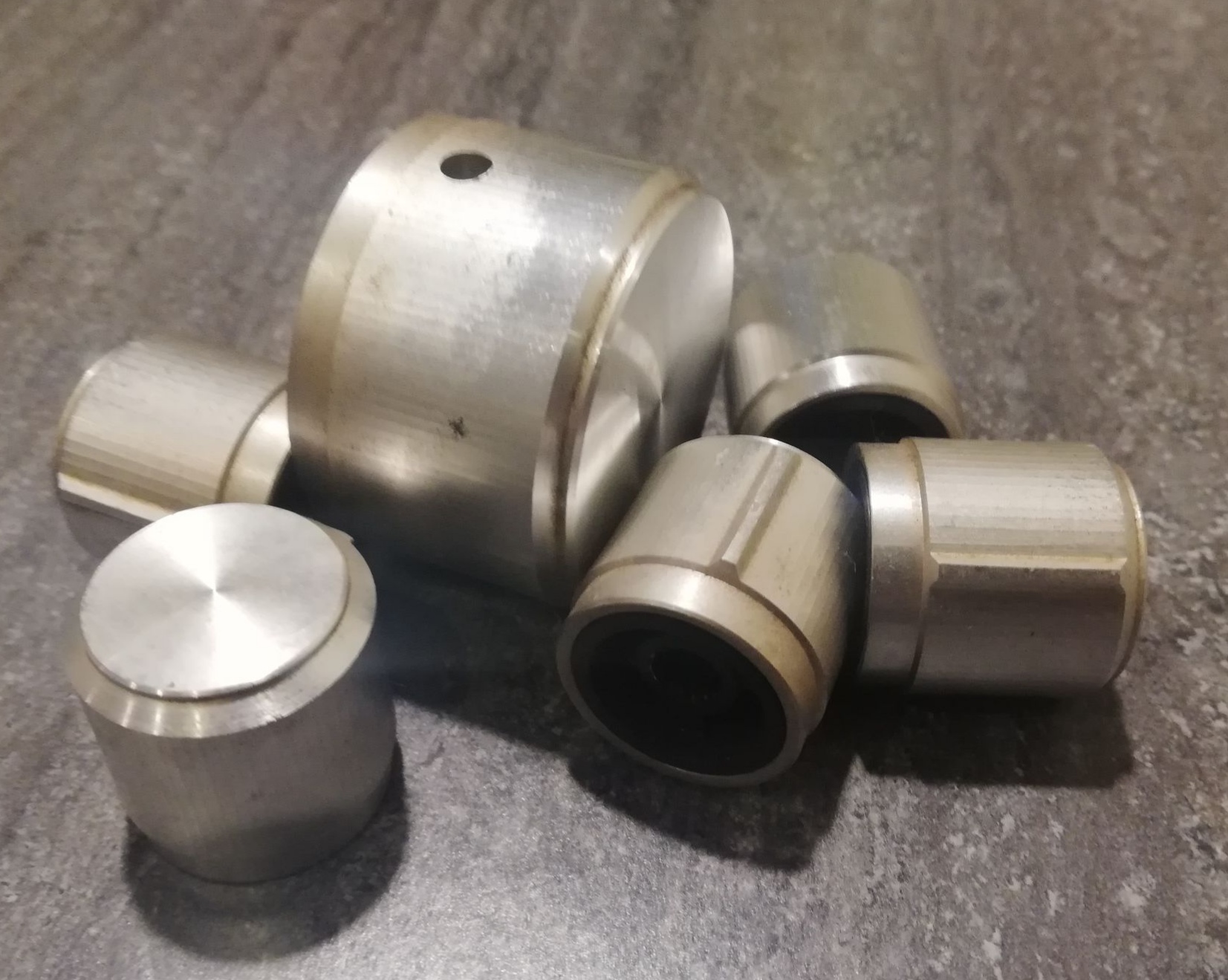

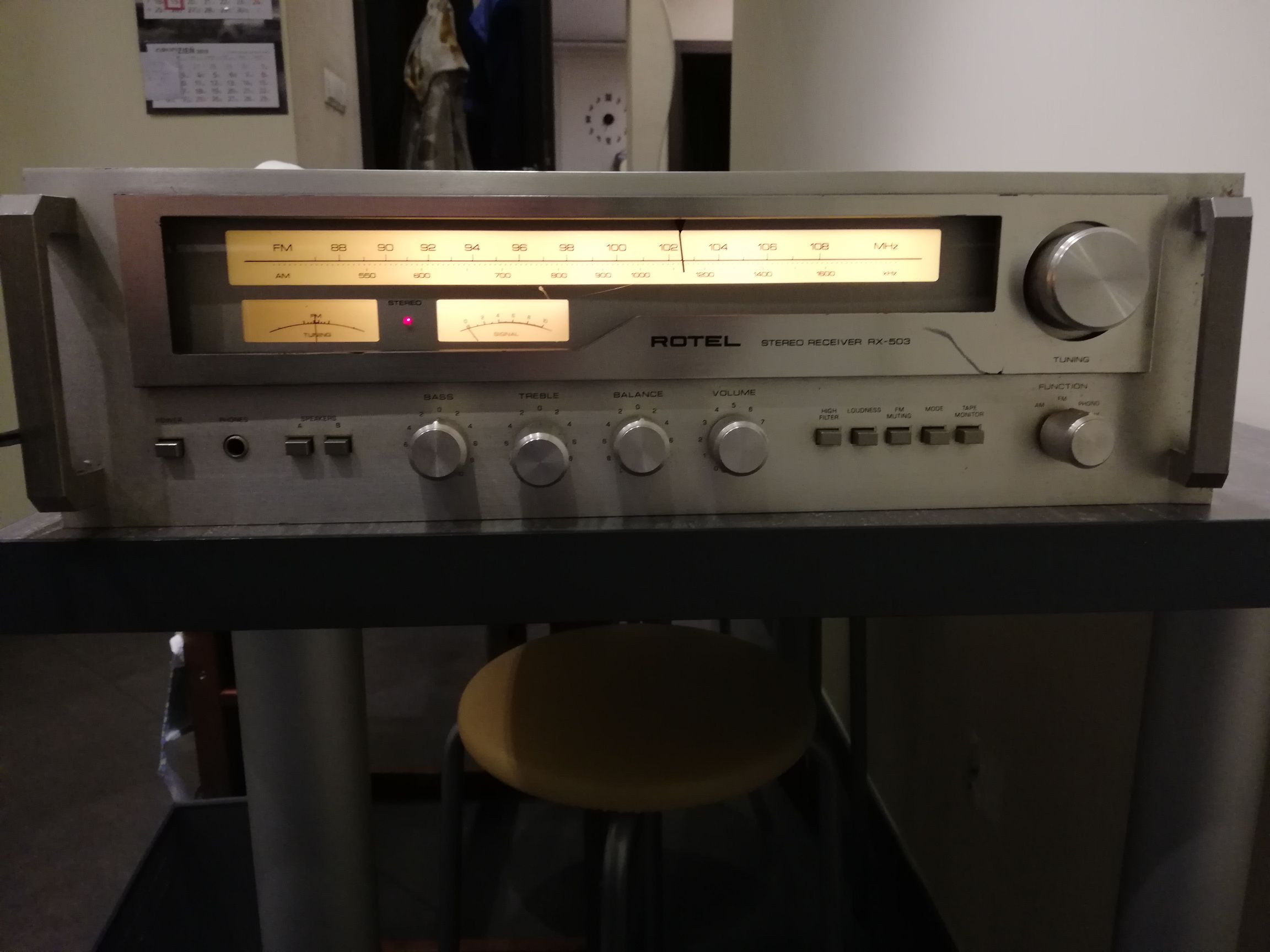

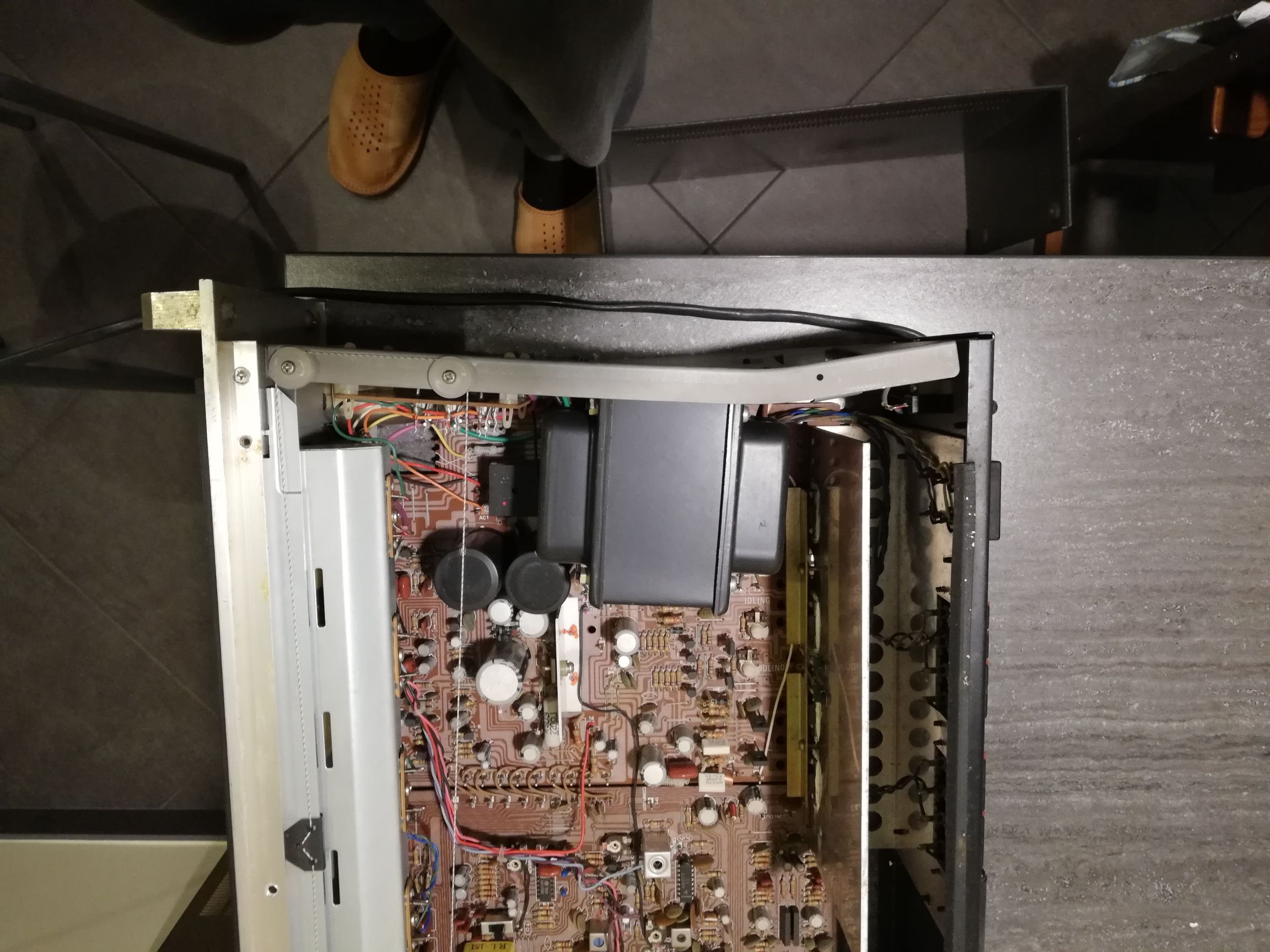

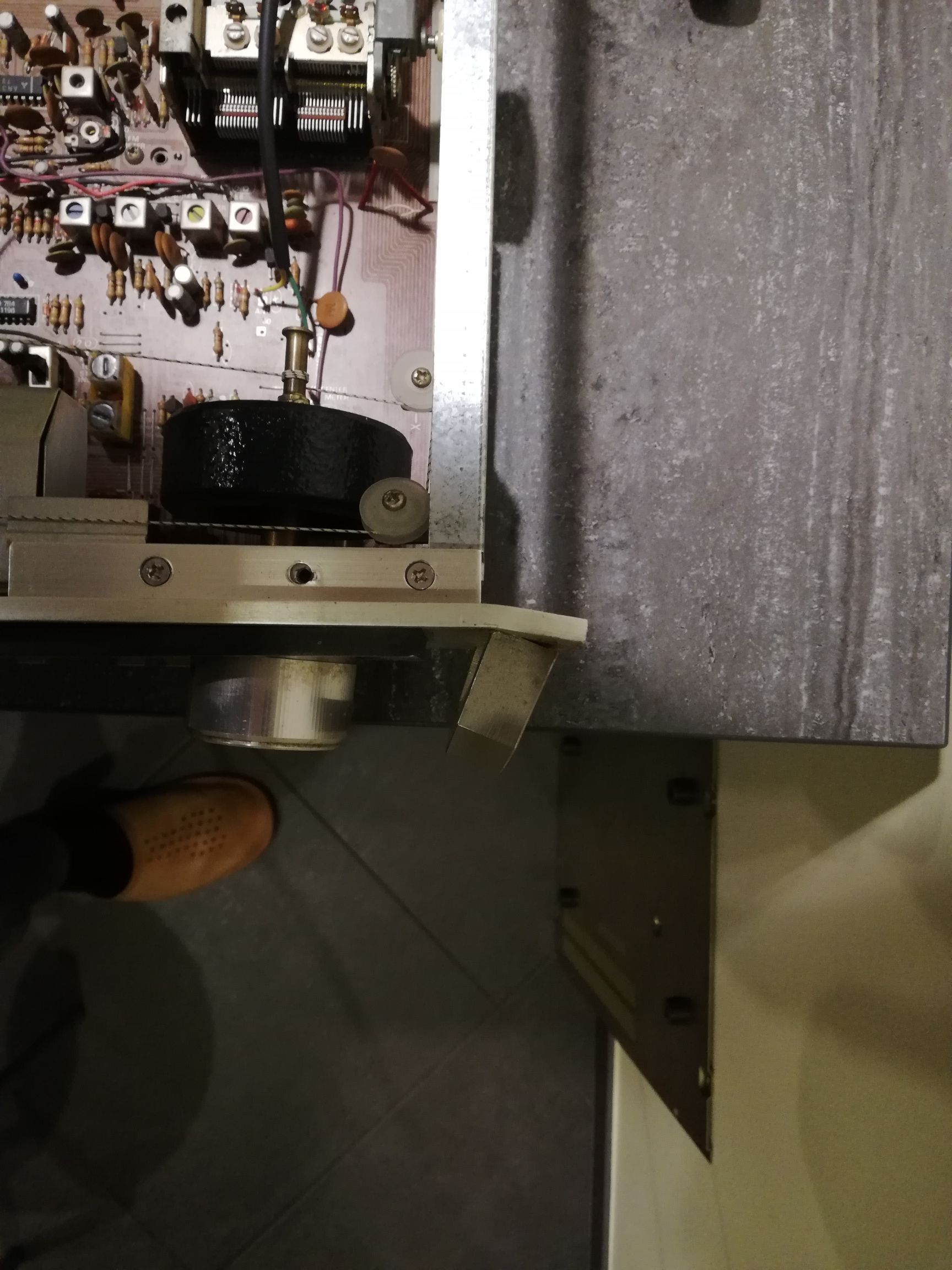

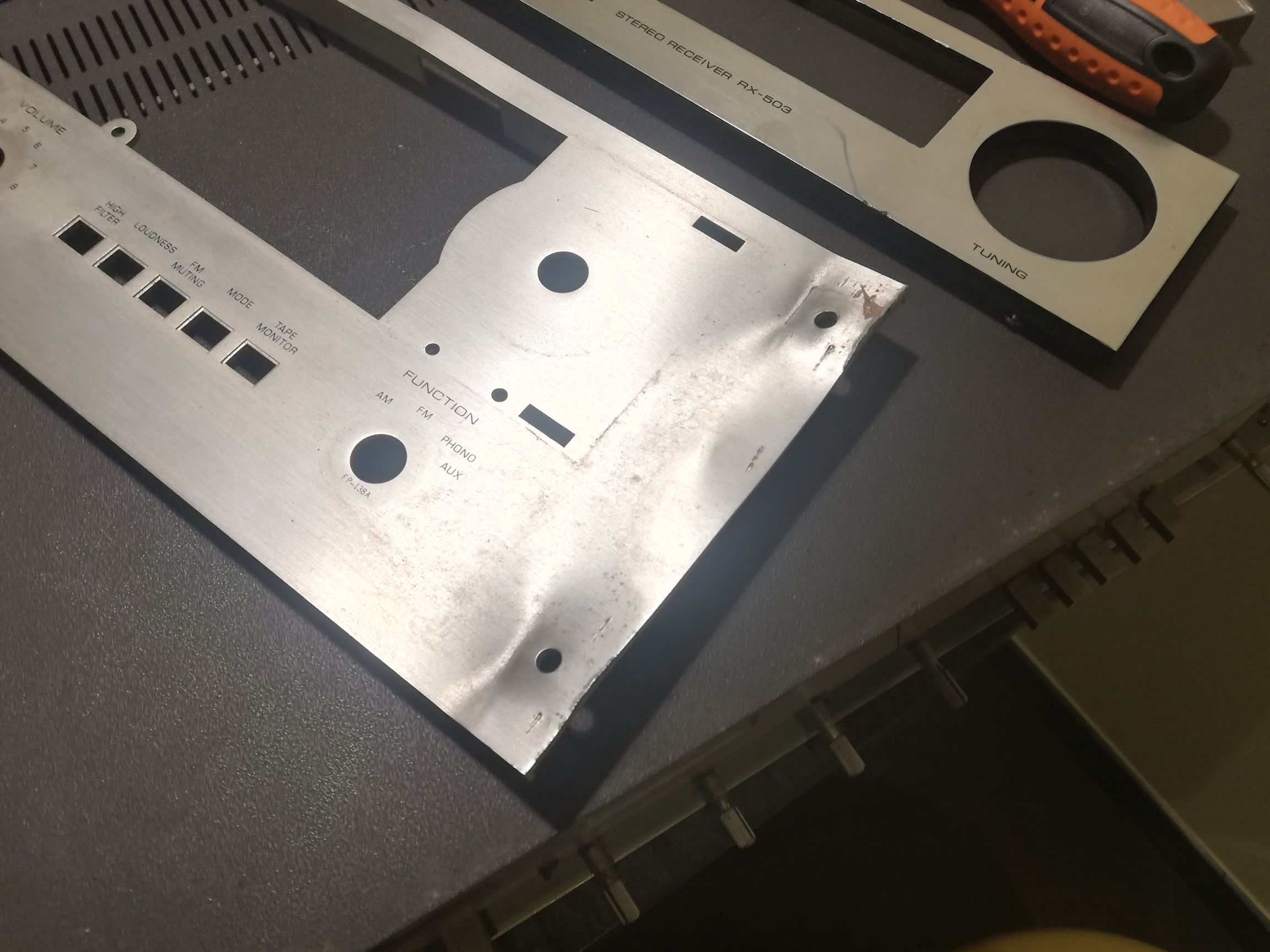

Glebę zaliczył spadając na prawy bok, pogięty front, pogięty przeciwległy bok, tam do ścianki jest zamontowany transformator który pociągnął przy upadku tą blachę, pobita szybka i pogięte dwie ośki potencjometrów, to tak z grubsza, pomyłem gałki
Efekt mobilizuje mnie do dalszych prac Na to co niżej mam pomysł taki żeby to naklepać z lekka i zamiast tych plastików coś z drewna dorobić i przykryć te uszkodzenia, co Wy na to?
Too many tubes, too little time...
- mrcnoos
- Posty: 3794
- Rejestracja: 26 gru 2018, 08:40
- Gramofon: Składak
- Lokalizacja: pomorskie
- amrowek
- Posty: 7643
- Rejestracja: 21 maja 2015, 09:04
- Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów
Re: Na warsztacie - Rotel rx-503 "po glebie"
mozna sprobowac hm prasą ,pod warunkiem zę nie zegnie się jakiś krawędzi .ewentualnie spróbować przy uzciu magnesów jak w samochodach to wyprostować
https://www.bestprezenty.pl/urzadzenie- ... ocEALw_wcB
alemoze byc problem z uwagi na grubość
https://www.bestprezenty.pl/urzadzenie- ... ocEALw_wcB
alemoze byc problem z uwagi na grubość
W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/sxntmz
https://zrzutka.pl/sxntmz
- mrcnoos
- Posty: 3794
- Rejestracja: 26 gru 2018, 08:40
- Gramofon: Składak
- Lokalizacja: pomorskie
Re: Na warsztacie - Rotel rx-503 "po glebie"
Możesz spróbować włożyć panel między dwa równo ostrugane/wyszlifowane kawałki drewna twardego (buk, dab) i ścisnąć dwoma ściskami stolarskimi. Takimi:
https://www.lidl-sklep.pl/POWERFIX-Scis ... AYEALw_wcB#
Wcześniej jeszcze podgrzewajac panel suszarką, albo może żelazkiem.
https://www.lidl-sklep.pl/POWERFIX-Scis ... AYEALw_wcB#
Wcześniej jeszcze podgrzewajac panel suszarką, albo może żelazkiem.
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"
z wyprostowaniem jakoś dam radę, jeszcze można szpachlą pojechać i jakiś lakier? ale chyba te nakładki z drewna będą ciekawsze
próbka tu - haha rotel 403
https://www.fryderykdanielczykstore.com ... talizacji/
mam klepki dębowe z parkietu dziadka, więc może będzie trochę historycznie
FRONT na warsztat , elektronika do szafy
próbka tu - haha rotel 403
https://www.fryderykdanielczykstore.com ... talizacji/
mam klepki dębowe z parkietu dziadka, więc może będzie trochę historycznie
FRONT na warsztat , elektronika do szafy
Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"
tak na szybko dodane nakładki ciemne/jasne - myślę że to dobry kierunek
Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"

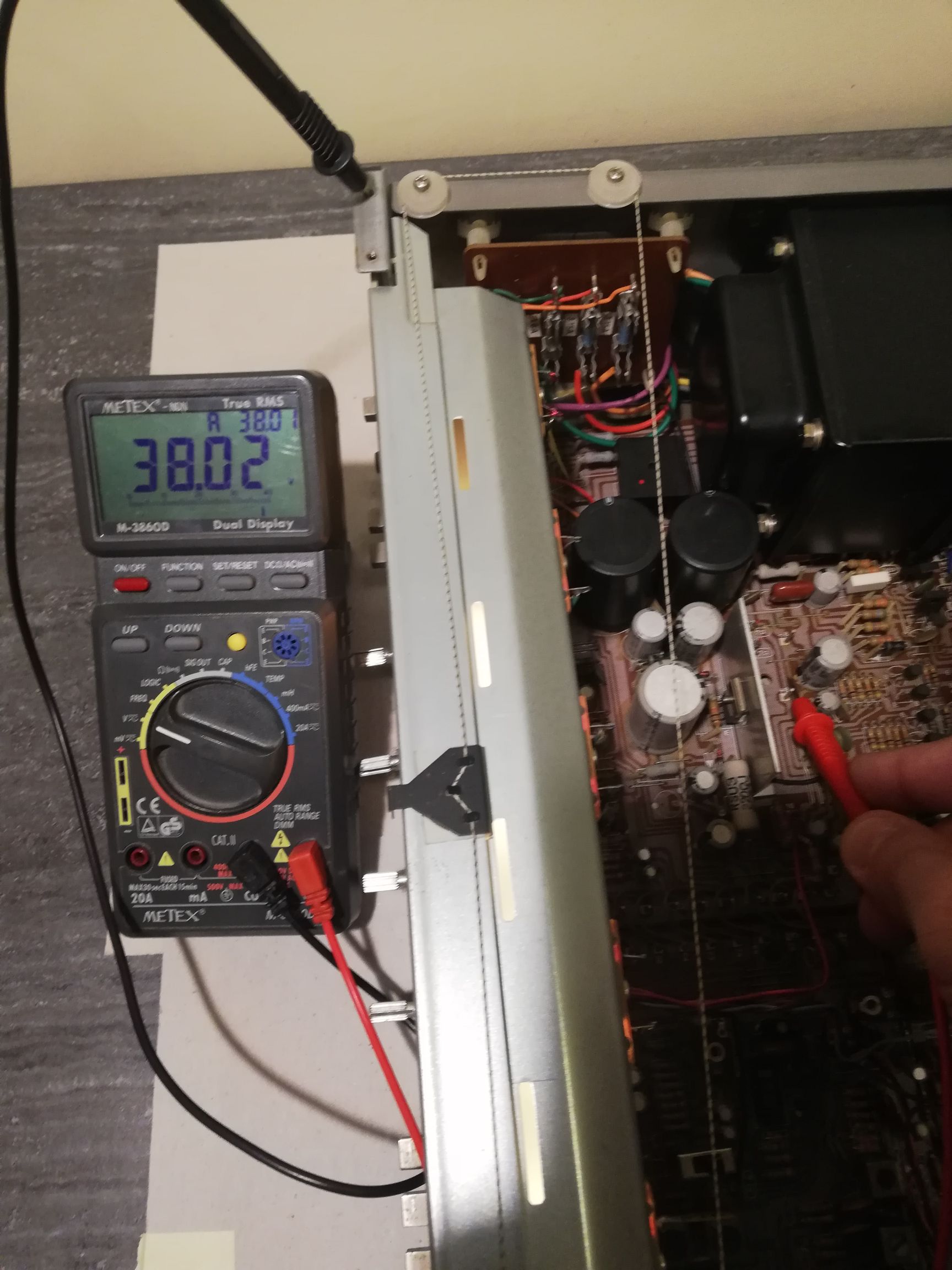

Podstawowe Sprawdzenie napięć, czarna końcówka do masy, czerwoną operujemy.

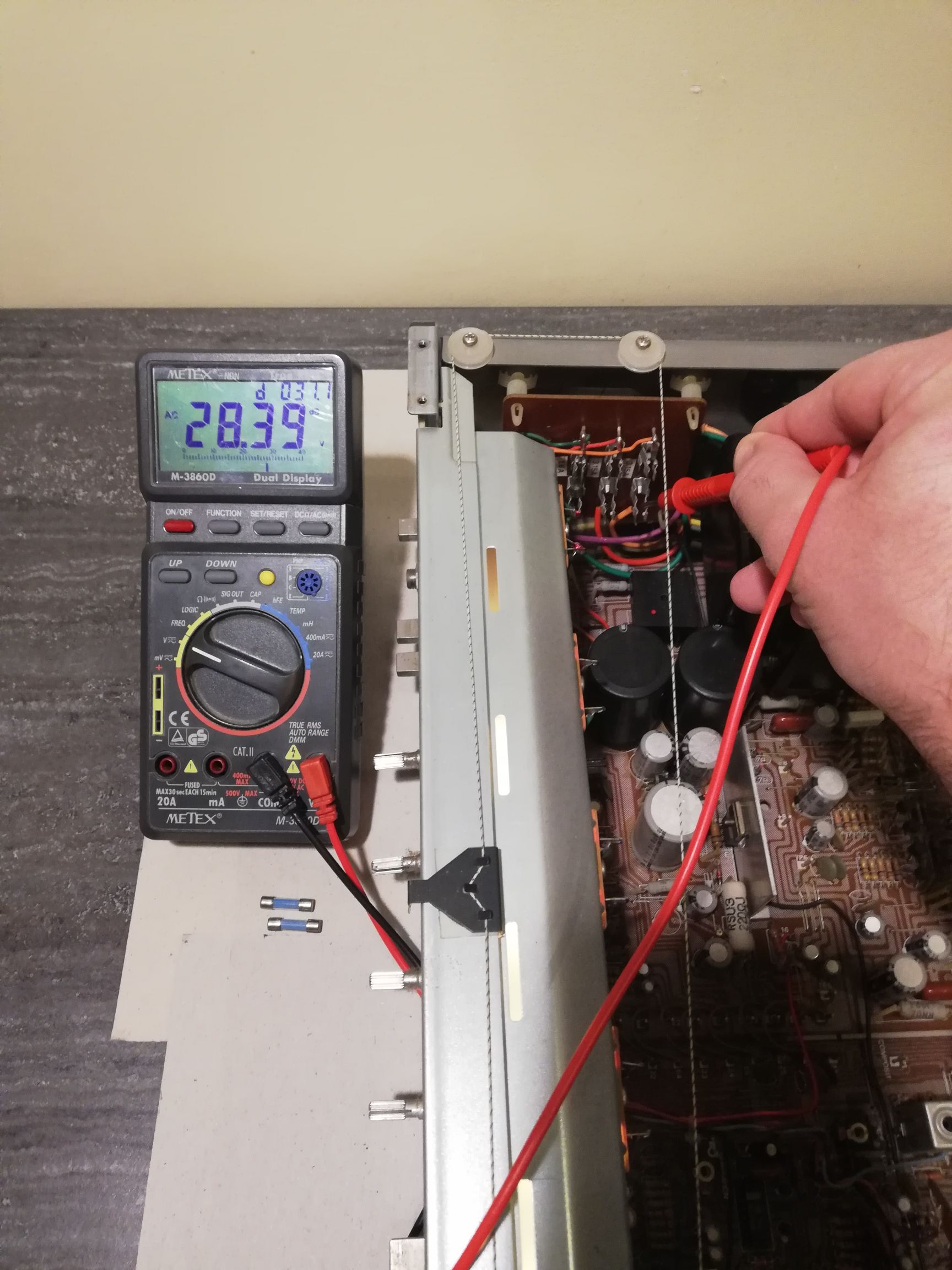

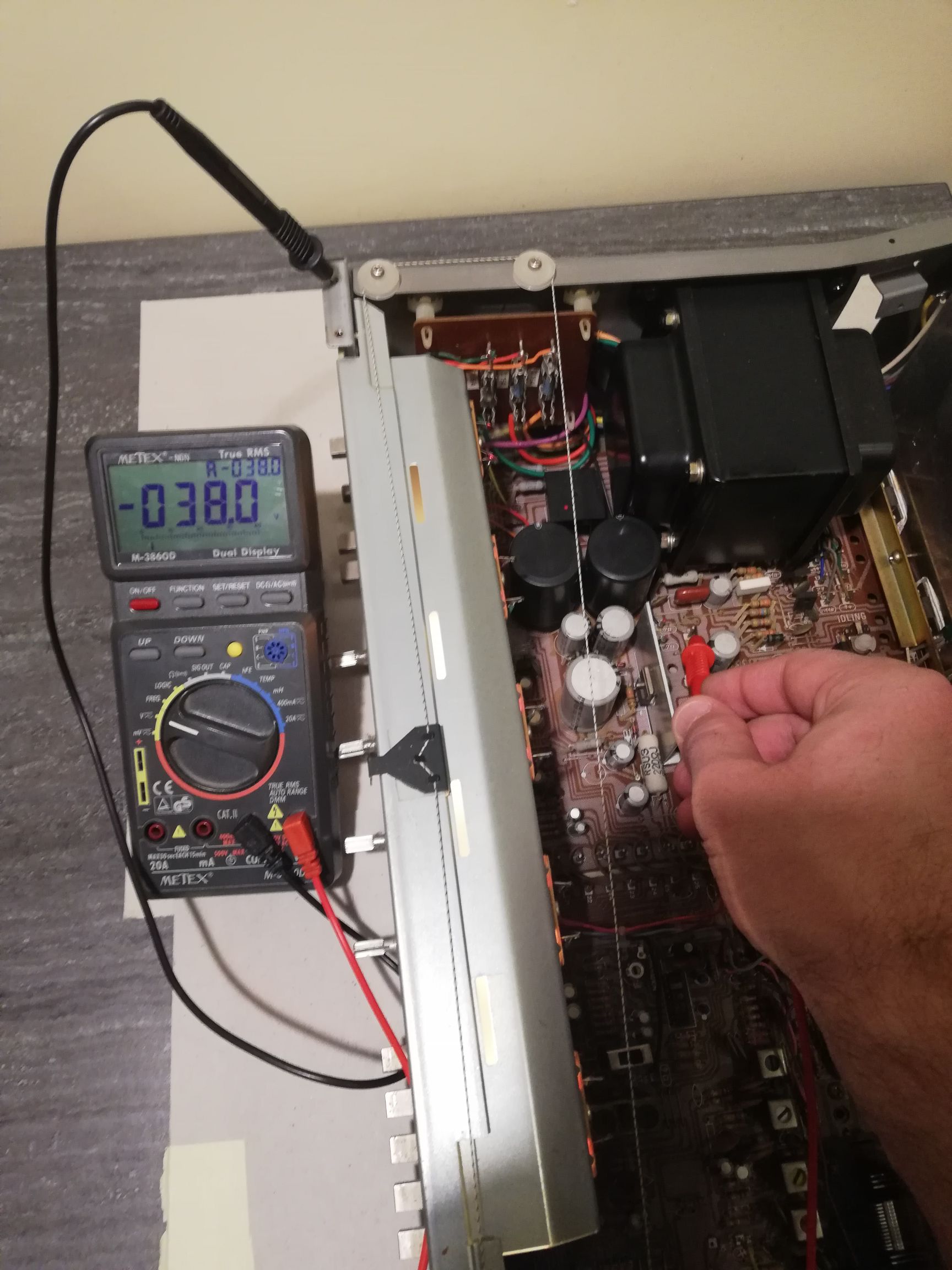

Gniazda bezpieczników za wtórnym pomiar zmiennego, na obu to samo Wkładamy bezpieczniki pomiar na kołkach za kondensatorami + i - pomiar stałego Pomiar zmiennego na kołkach + i - Na obu kołkach podobnie
Gniazda bezpieczników za wtórnym pomiar zmiennego, na obu to samo Wkładamy bezpieczniki pomiar na kołkach za kondensatorami + i - pomiar stałego Pomiar zmiennego na kołkach + i - Na obu kołkach podobnie
Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"
Rozgrzebując temat pogiętych potków jeden okazał się dosyć mocno uszkodzony... Odgięty jest ślizgacz poza ścieżkę...
Jest to Alps 2x50k B - liniowy od barwy
Problem jest bo nie mogę namierzyć takich lub podobnych z ośką 30mm, jak by ktoś miał jakiś namiar na takie stare potki nóżki nie muszą pasować... Podlutuje na sznurówkach Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"
Chyba że polskie A to alpsa B, są Telepoda na alle...
Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"
Zakupiłem potki do barwy z ośką 30mm, nóżki już są niestety krótkie, ale co tam, podjąłem próbę przedłużenia nóżek z uwagi że płyta pcb jest przykręcona poprzez te potki do frontu... W ogóle montaż tego rotela to ktoś od czapy zaprojektował... Ale pełną aluminiową gałe do sznurka dali

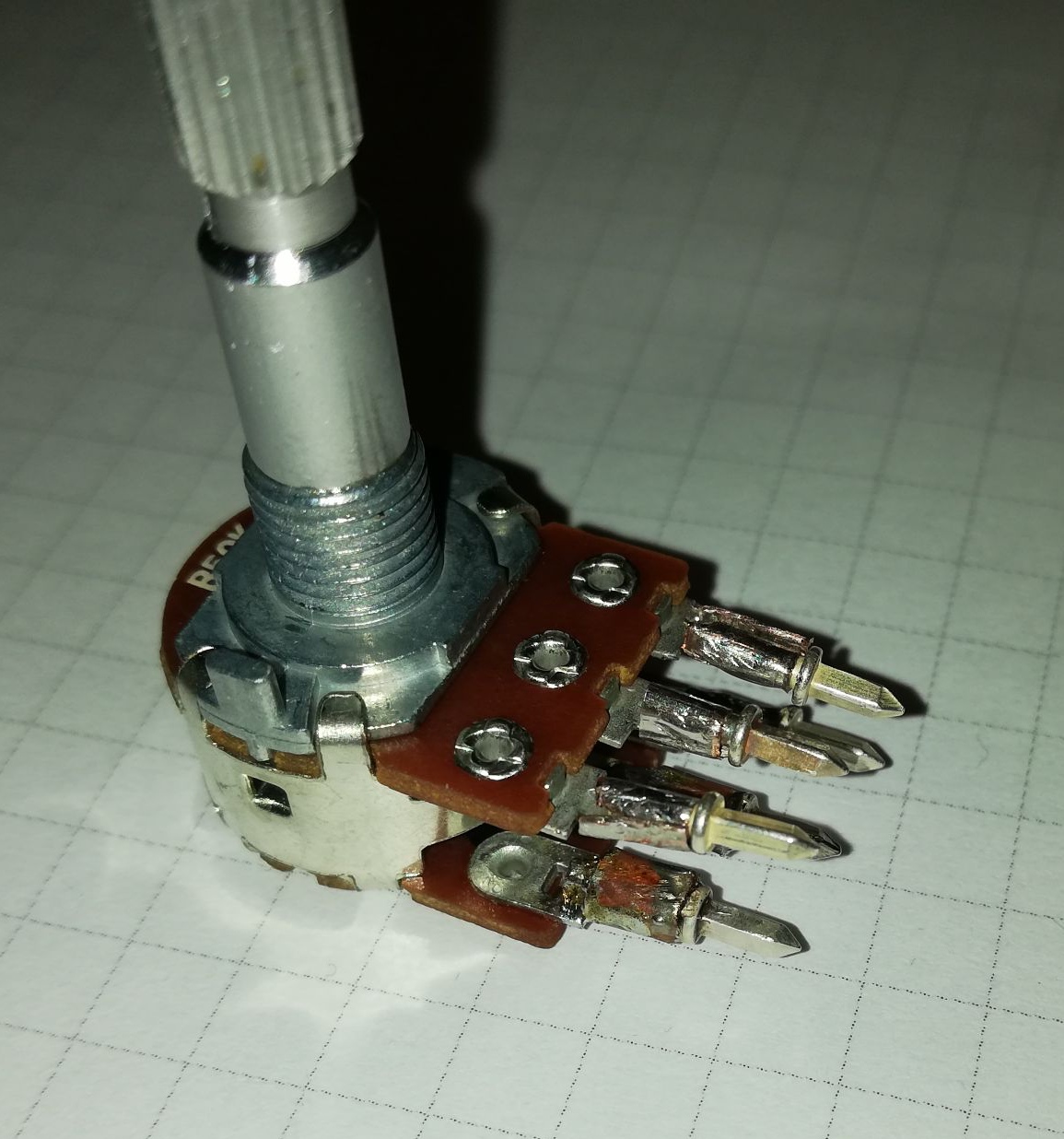

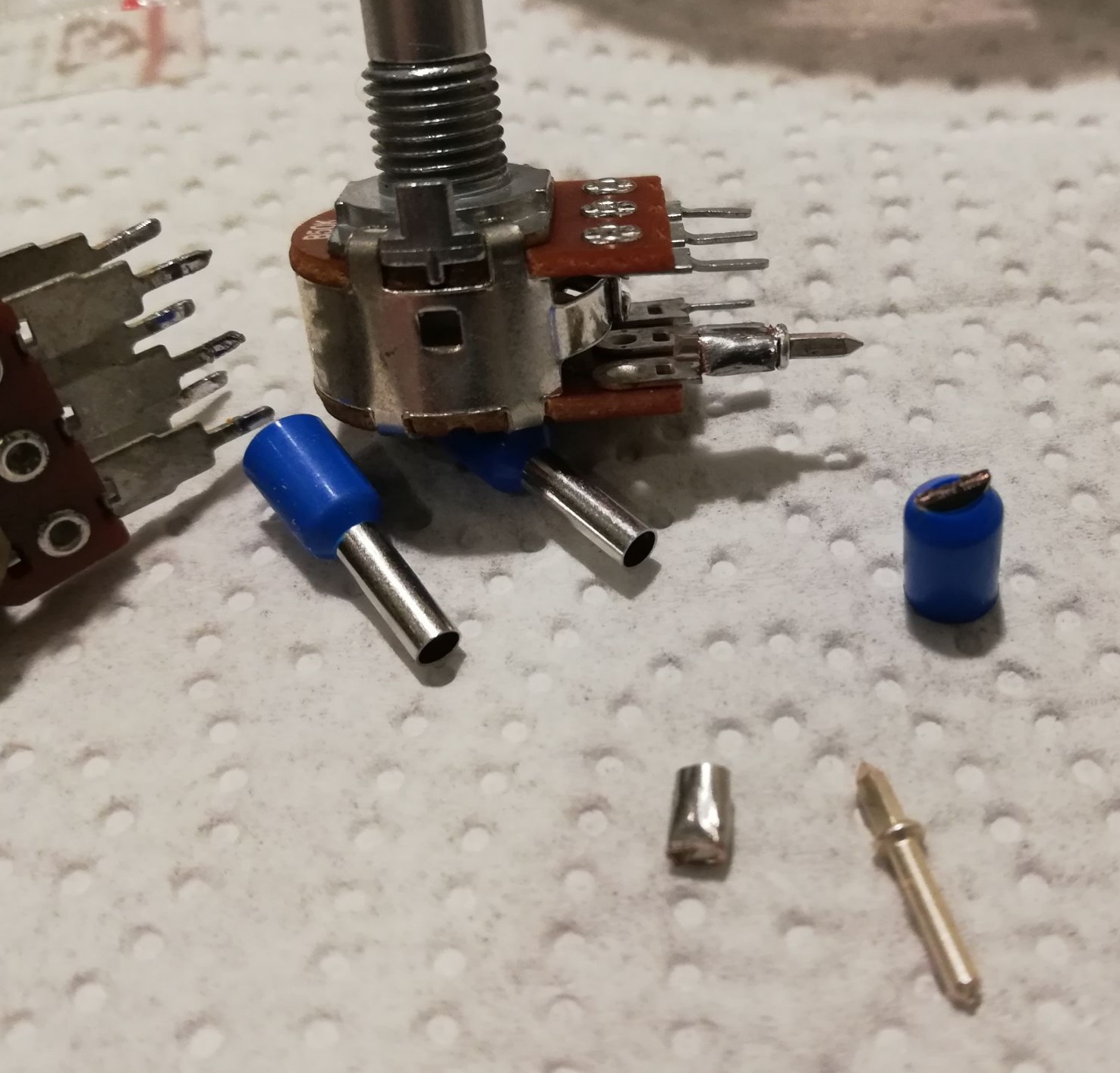

Nóżki przedłużyłem kołkami które obciąłem wg starego potka, uciąłem takie tulejki z końcówek na linkę i za ich pomocą zacisnąłem na nóżkach kołki... Całość zalutowałem... wygląda to dosyć stabilnie W PCB muszę rozwiercić lekko otwory 1,5mm bo te kołki nie wchodzą, kosmetyka
Nóżki przedłużyłem kołkami które obciąłem wg starego potka, uciąłem takie tulejki z końcówek na linkę i za ich pomocą zacisnąłem na nóżkach kołki... Całość zalutowałem... wygląda to dosyć stabilnie W PCB muszę rozwiercić lekko otwory 1,5mm bo te kołki nie wchodzą, kosmetyka
Too many tubes, too little time...
- mrcnoos
- Posty: 3794
- Rejestracja: 26 gru 2018, 08:40
- Gramofon: Składak
- Lokalizacja: pomorskie
Re: Na warsztacie - Rotel rx-503 "po glebie"
Wyglądają gruboszczepan_def pisze: ↑08 gru 2019, 19:48W PCB muszę rozwiercić lekko otwory 1,5mm bo te kołki nie wchodzą, kosmetyka
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"
Dobrze że pady też od czapki zrobili to se można wiercić
Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"

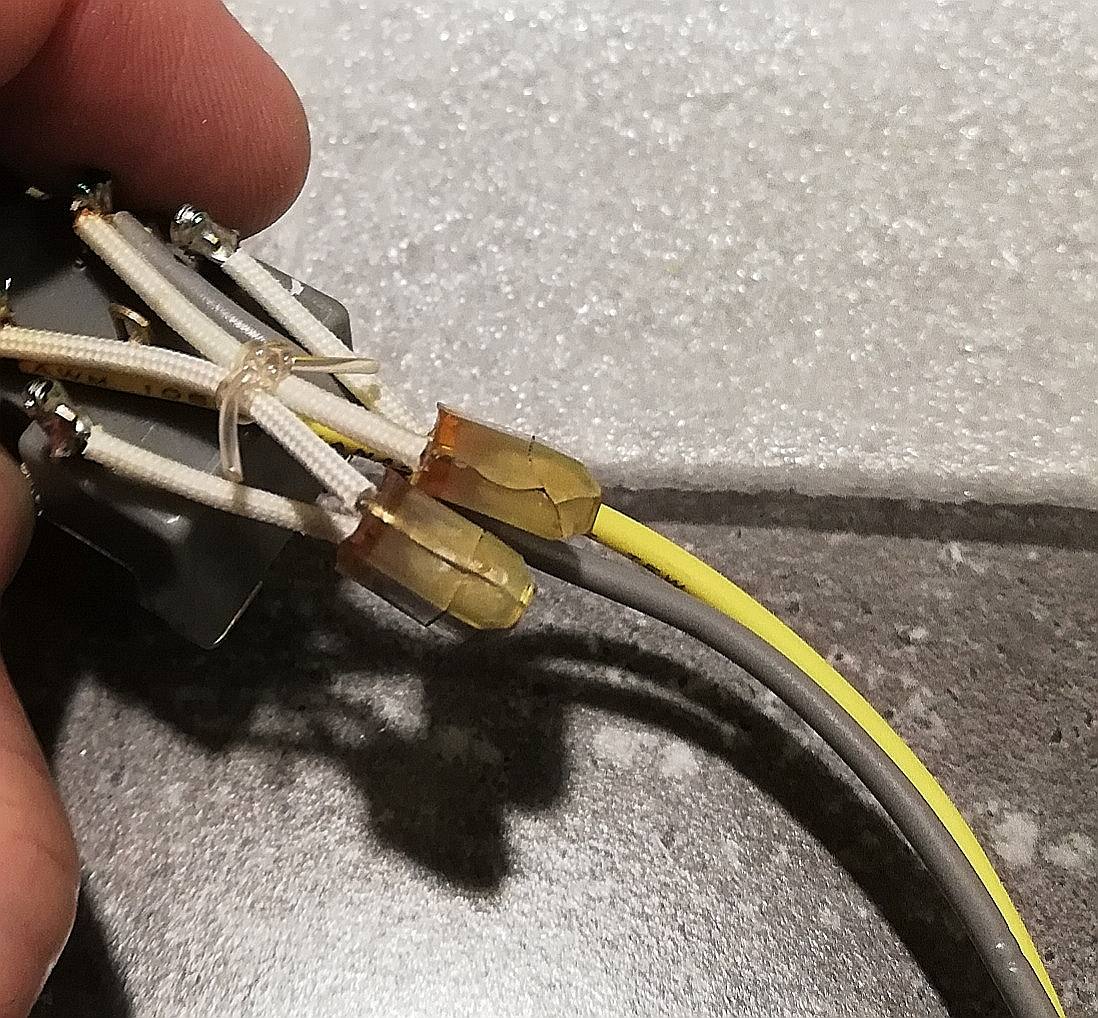

Przy włączniku natknąłem się na takie rozwalone kondensatory
To z przepracowania? Czy te 250v są za słabe?
4700pF/250v To z przepracowania? Czy te 250v są za słabe?
Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"

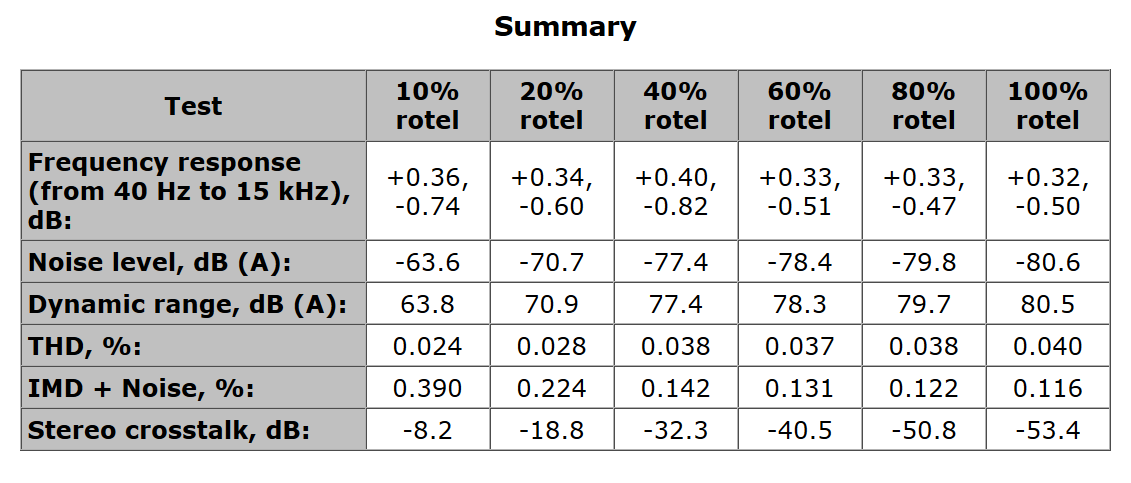

blachy wewnątrz poprostowane, zasilanie ogarnięte, wymieniłem te rozwalone kondy na 630v, na przewodzie zasilania dałem gniazdo z bezpiecznikiem bo nie było... zanim zacznę wymieniać to i owo, zrobiłem rmaa:
% - ustawienie poziomu z karty, reszta ustawiona vol. na ok. -1dB parametry pomiedzy kanałami podobne na każdym pomiarze, ciekawie wygląda charka f: 250Hz lewy podbija, prawy obcina, całość 0,5dB potek vol. no i zasięg dołu do sprawdzenia na oscy
tragedii nie ma, zobaczymy czy coś się wyrówna po zabiegu...
% - ustawienie poziomu z karty, reszta ustawiona vol. na ok. -1dB parametry pomiedzy kanałami podobne na każdym pomiarze, ciekawie wygląda charka f: 250Hz lewy podbija, prawy obcina, całość 0,5dB potek vol. no i zasięg dołu do sprawdzenia na oscy
tragedii nie ma, zobaczymy czy coś się wyrówna po zabiegu...
Too many tubes, too little time...
-
- Posty: 805
- Rejestracja: 28 sty 2017, 14:25
- Gramofon: DUAL 455
Re: Na warsztacie - Rotel rx-503 "po glebie"
Czas Podpicować front bo się ściemnia...

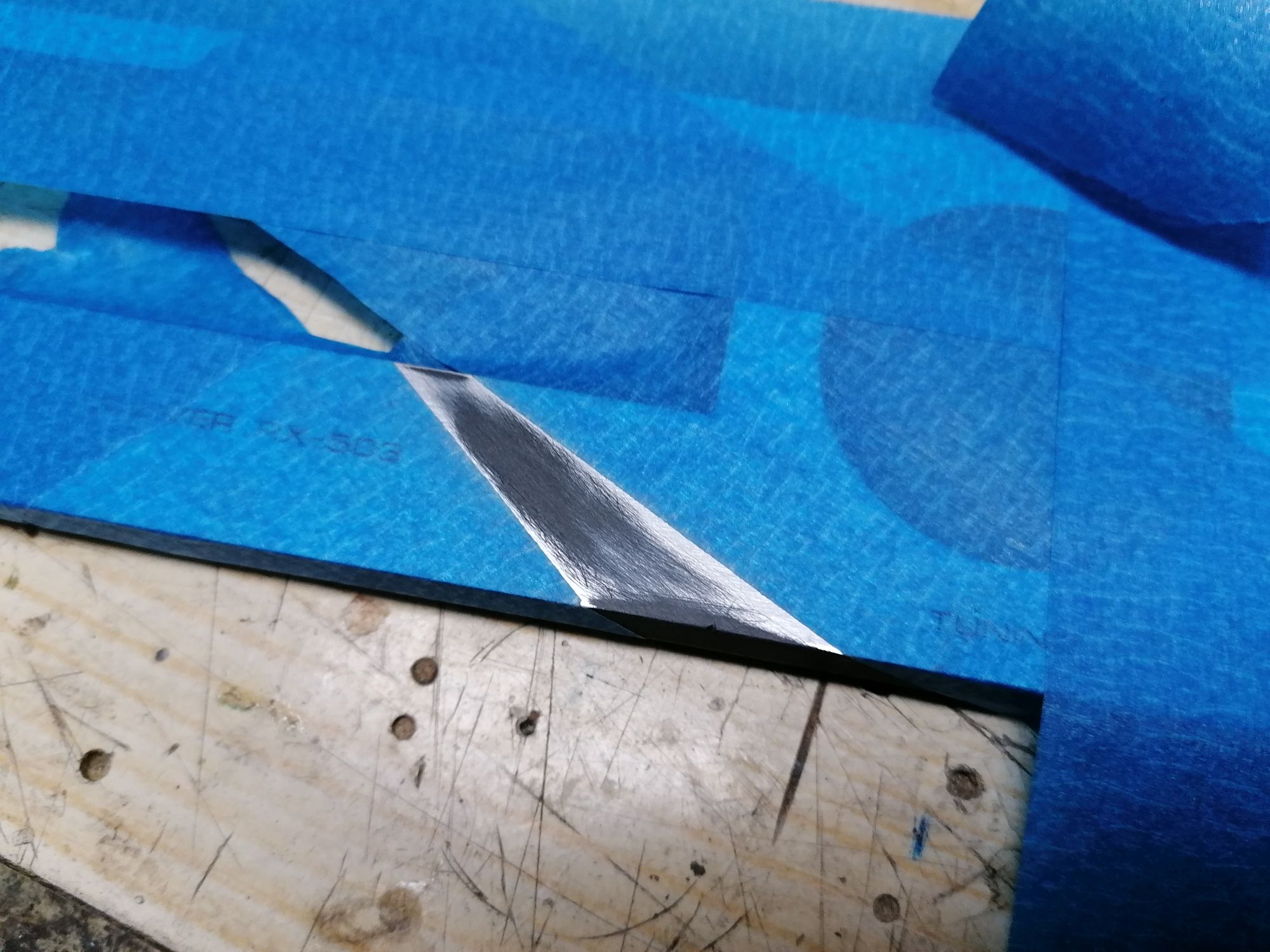

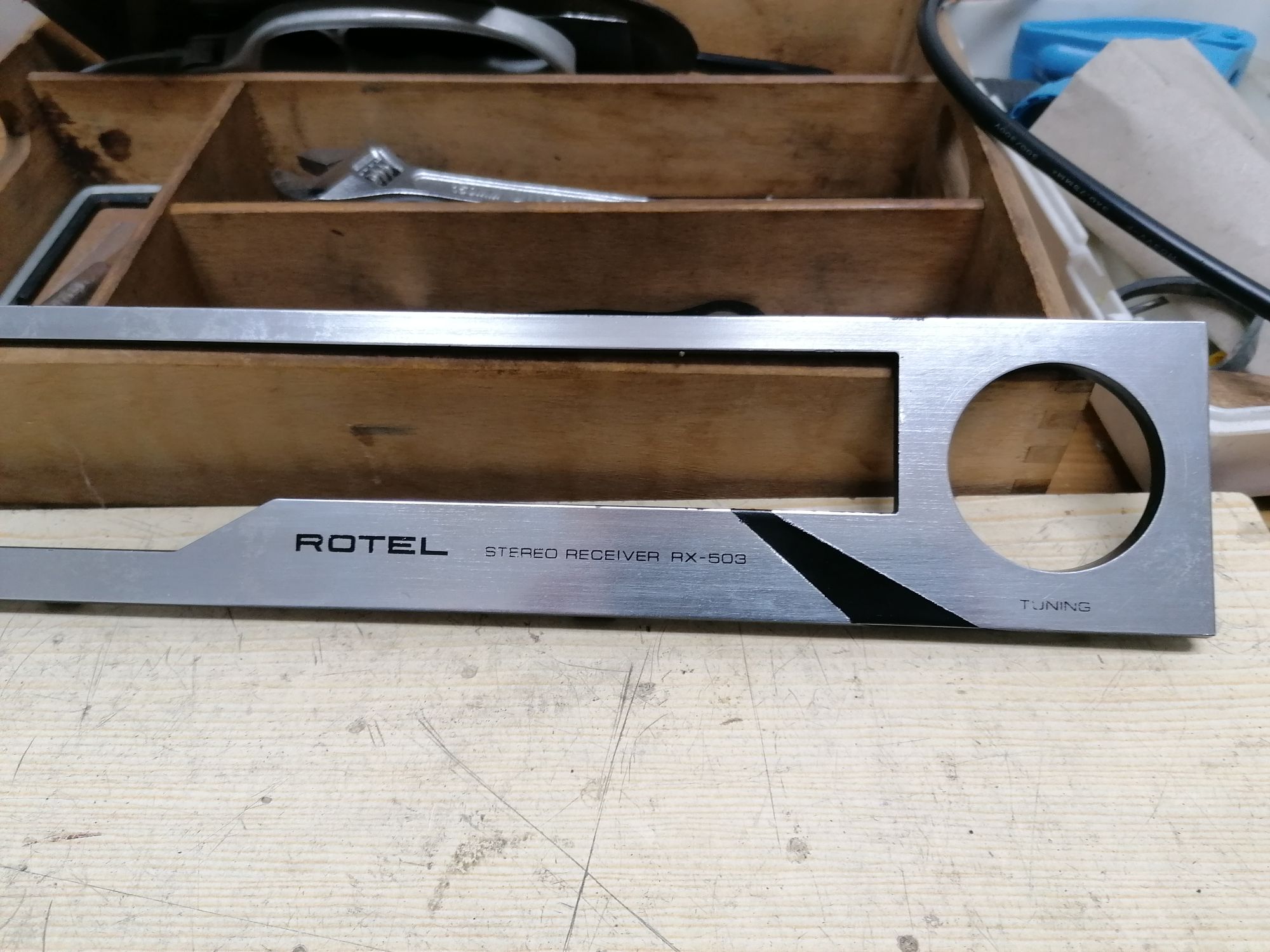

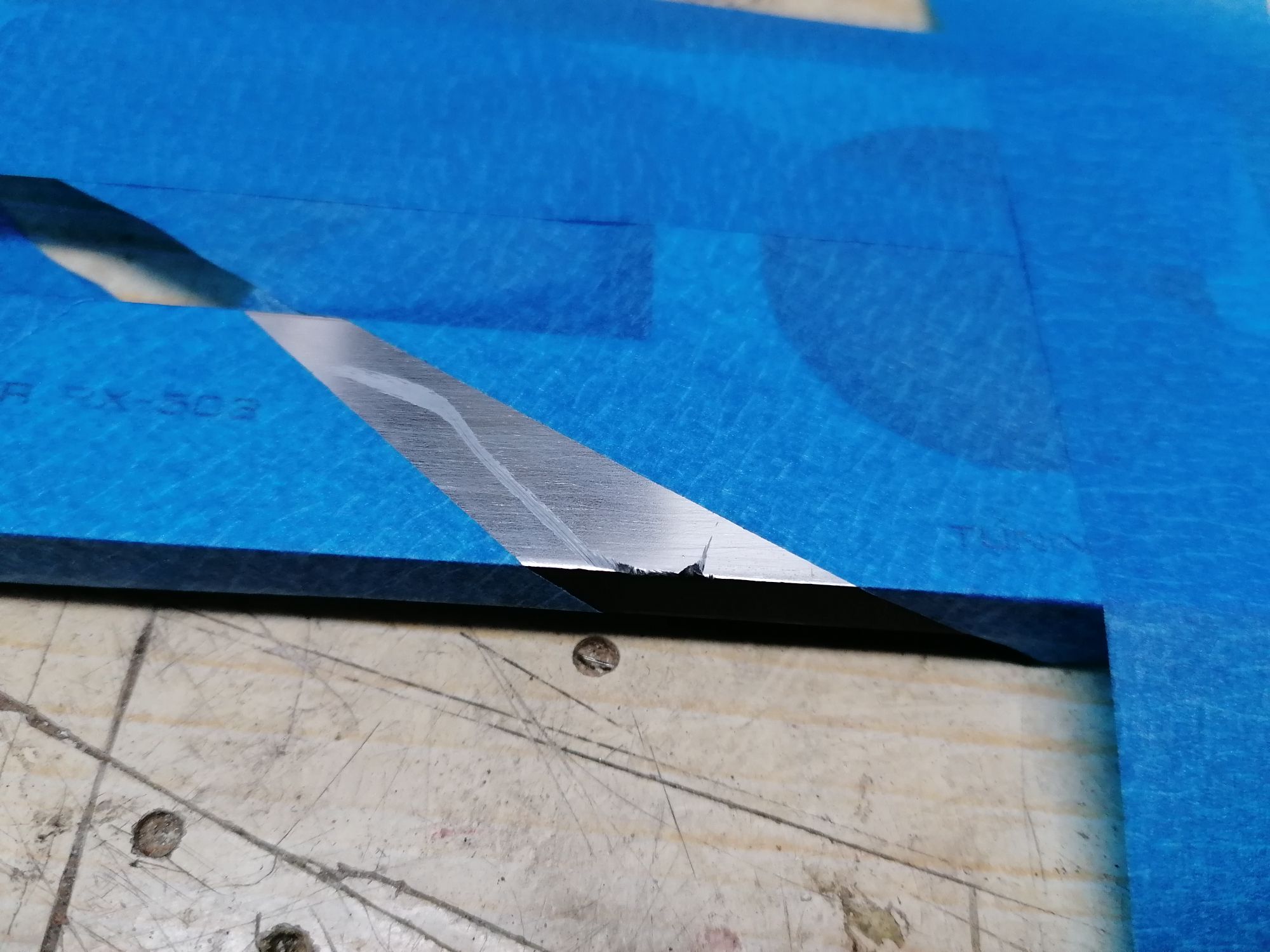

Na plastiku gruba rysa... Okleiłem w koło... Lekko zmatowiłem Lakier z puchy... Lakier trochę rozpuścił krawędzie na styku... Ale i tak wygląda lepiej
Na plastiku gruba rysa... Okleiłem w koło... Lekko zmatowiłem Lakier z puchy... Lakier trochę rozpuścił krawędzie na styku... Ale i tak wygląda lepiej
