Pomiar DC offset czyli co tam nam we wzmakach siedzi

[Rekiniasty]

Przypadkiem mi popadł:
Akai AA-1050
Bias 30mV było 24/27
DC Offset było 22 / 17 ustawione na 0,02 / -0,01
bardzo łatwo się ustawia.

[Martynka]

Fajnie ze się udało. Będzie zdrowiej dla sprzętu i przyjemniej dla ucha.

[Martynka]

Sansui 7000, przed "remontem" DC offset skacze :
L - -33mV do +8mV
R - -17mV do +45mV
popracujemy nad tym.

[BRob]

Podkusiło mnie dziś i zmierzyłem.
Teraz wydaje mi się że gorzej gra.

Kanał lewy:

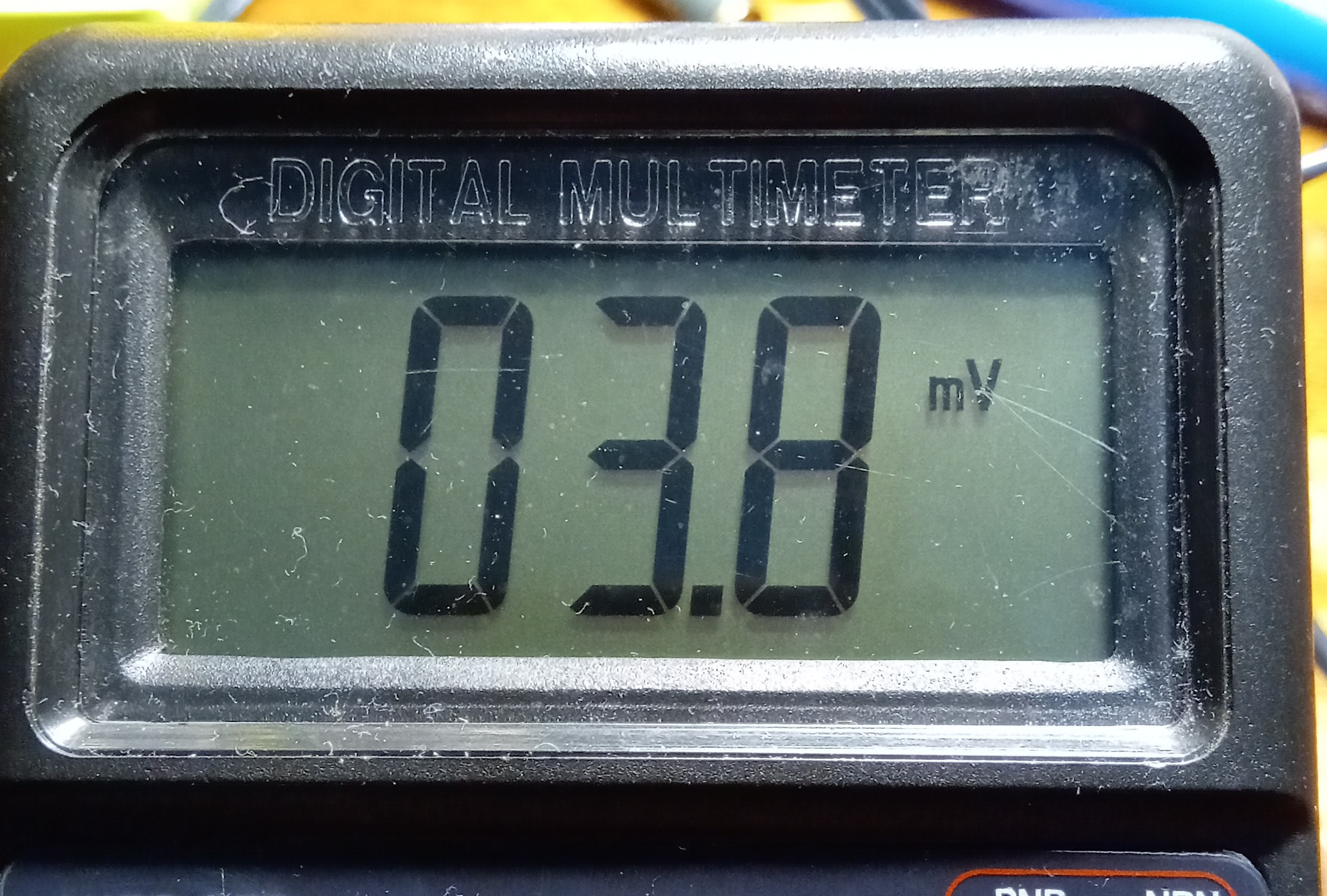

Kanał prawy:

Pacjent:
Arcam A65

Nie liczyłem na jakiś spektakularny wynik, ale takiego rozjazdu między kanałami się nie spodziewałem.

[Martynka]

Podkusiło mnie dziś i zmierzyłem

O fuck. Nowy rekord forum

To serio coś z nim nie tak.

[Bacek]

Zachęcony ogromnym wątkiem o modyfikacji Roteli z diyaudio zmierzyłem dziś z ciekawości offset w Rotel RB-976 MKII. Na starcie jest 8.8-10.5mV w zależności które wyjście. A widoki na poprawę jeszcze są.

[audiotone]

Quad 306, pomiary: lewy kanał 0,6mV prawy 0,4mV. Czyli jest całkiem nieźle.

[kolimator]

Pomiaru przesunięcia dokonujemy miernikiem ustawionym na DC, mierzymy na wyjściu na głośniki pomiędzy + i -. Mierzymy bez podłączonych głośników lub na zaciskach drugiej pary po przełączeniu na nie i bez sygnału wejściowego czyli najlepiej wybrać na pre wejście niepodłączone typu taśma czy radio ( nie używamy Phono ). Balans powinien być na równo a głośność na minimum bez korekcji dźwięku. Najlepiej mierzyć po paru minutach gdy sprzęt osiągnie temp pracy.

Martynka jestes WIELKI ---- zdradz gdzie ustawia sie we wzmacniaczu dcoffset - DOZGONNIE BYLBYM WDZIECZNY marantz pm 80mk2 prawy kanał 03,1mV - LEWY KANAŁ 03,2mV

[Martynka]

prawy kanał 03,1mV - LEWY KANAŁ 03,2mV

To bardzo dobry wynik, w zasadzie nieistotny dla sprzętu. W tym wzmacniaczu jest tylko regulacja prądu spoczynkowego, osobno dla klasy A i osobno dla AB.

[kolimator]

W tym wzmacniaczu jest tylko regulacja prądu spoczynkowego, osobno dla klasy A i osobno dla AB.

Niestety na filmie Red Szumu i w serwisówce jest podana wartosc 180 mV DLA KL a , a mnie skonczyl sie potek nastawny na wartosci ok145 mV , wzmacniacz działa nie słucham w kl A , ale dlaczego zakres tak szybko sie konczy ? oczywiscie wcisnołem przycisk z napisaem kl A .

[Martynka]

ale dlaczego zakres tak szybko sie konczy ?

Odczekałeś czas na rozgrzanie ?? a sprawdziłeś wartości rezystorów emiterowych czy na pewno są prawidłowe ??

[kolimator]

Odczekałeś czas na rozgrzanie ?? a sprawdziłeś wartości rezystorów emiterowych czy na pewno są prawidłowe ??

tak oczywiscie odczekalem pol godziny --sprawde jutro jeszcze raz .

[Ukaniu]

Co do tematu. Są wzmacniacze w których składowa stała (DC offset) jest większa. Ostatnio np. robiłem Scotta A460 w którym równo w obu kanałach będzie w okolicach 50 mV i to jest cecha konstrukcyjna. Nawet przy idealnie symetrycznej parze tranzystorów wejściowych o identycznych parametrach i prądach baz, są w jednej obudowie - to prąd polaryzacji jednej płynie przez rezystor 150 kom drugiej zaś przez 33 kom. I nie ma cudów - spadki a z nich wynikająca składowa stałą będzie zauważalna. Zmniejszenie offsetu wymagało by zmiany konstrukcji układu albo dobrania mniej zbliżonych tranzystorów, kompensujących niejako konstrukcję. Dla ustalenia wagi problemu, przy 50 mV napięcia na 8 omach mamy ok. 0,3 mW mocy traconej na cewce głośnika niskotonowego. Zupełnie bez znaczenia. Problem pojawia się gdy układ faktycznie zaprojektowany by składowa stała była znikoma a jest większa albo mocno różna w obu kanałach. To może wróżyć problemy z symetrią układu wejściowego.

[kszysiek2]

Witam , ja natomiast mam problem z ustawieniem offset na lewym kanale w accuphase e303, na rozgrzanym ustawiam zero mmną po chwili wzrasta aż do 200mv. Prawy jest ustawiony na 0 o się nie rusza. O co tu może chodzić?

[Ukaniu]

Witam , ja natomiast mam problem z ustawieniem offset na lewym kanale w accuphase e303, na rozgrzanym ustawiam zero mmną po chwili wzrasta aż do 200mv. Prawy jest ustawiony na 0 o się nie rusza. O co tu może chodzić?

To jest usterka z gatunku takich co można trafić od razu a można stracić dwa dni albo i tydzień z doskoku z nadzieją na to, że się nie spali końcówki mocy przy tzw okazji.
Od uszkodzonego potencjometru po pęknięte rezystory, kondensatory z upływnością czy wadliwy krzem. I praktycznie każdy element w układzie wejściowym może dawać takie efekty. Wprawa pozwoli zawęzić obszar poszukiwania ale nie zawsze.
Zastosował bym brute force i zamienił stronami wszystkie trzy pary tranzystorów wejściowych i zobaczyć czy usterka się przeniesie a wtedy myślał co dalej.
