Ustawianie wkładki

[Abrajaga]

Witam
Czy ktoś może podesłać link do szablonu wkładki technics 207c.
Tyle się naczytałam i naoglądałam szablonów na stronach co polecacie że normalnie zgłupiałam jaki szablon mam pobrać.

Gramofon to SL-5310

[Wojtek]

Szablon jest do gramofonu, a nie do wkładki

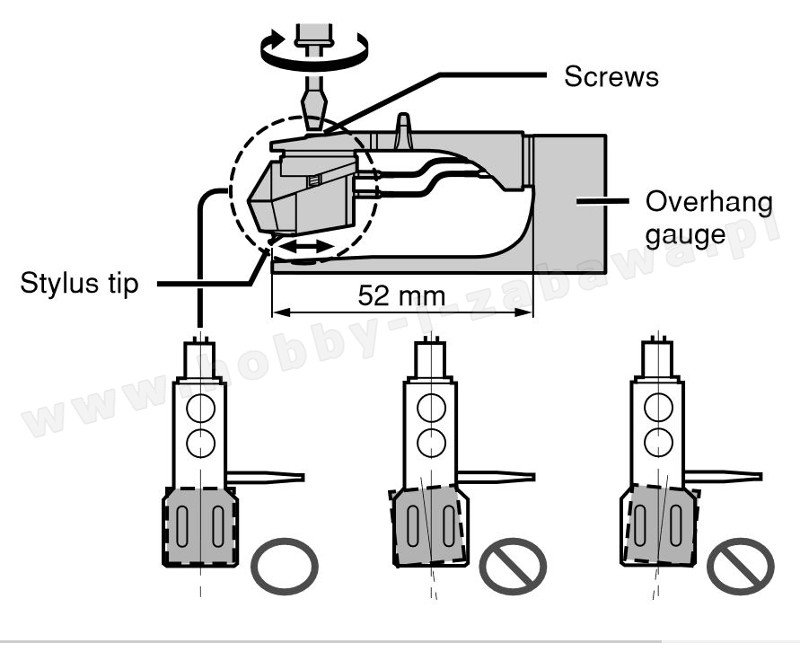

Najłatwiej Tobie będzie wykorzystać fabryczne zalecenie Technicsa i odmierzyć sobie 52mm tak jak na ilustracji:

[lopek3]

Można kupić do tego celu odpowiedni przyrząd.


O tutaj https://north.pl/karta/sfk013501-overha ... -1450.html

[Abrajaga]

Dziękuję za odpowiedź.
Wkładka nie wymagała ustawień co mnie bardzo cieszy
Nie mniej idąc dalej i próbują ustawić ramię natknęłam się na pewny rysunek (szablon) jak ustawić ramię.
http://www.rcm.com.pl/images/szablon.pdf
Mam nadzieję ze to jest właściwy szablon ustawienia ramienia w moim Technics SL-5310.
Chyba mam to szczęście że też nic nie trzeba było tutaj ustawiać wszystko pasowało według tego szablonu.
Zamówiłam samą igłę i jak ją wymienię to muszę ustawić wkładkę i ramię

[lopek3]

Wkładkę ustawiasz posługując się przyrządem (overhang gauge), a jeżeli go nie masz, to narysuj sobie na kartce odcinek 52mm i odmierzaj do niego.

Wkładka musi być ustawiona w uchwycie (headshell) tak jak na rysunku.
Szablonem nie przejmuj się, odpuść go sobie na tym etapie Twojego doświadczenia winylowego. Jest to inny sposób ustawienia wkładki, lecz w porównaniu z overhang gauge, bardziej kłopotliwy.
Natomiast jeżeli chodzi o ramię, to je się wyważa, czyli dostosowuje jego nacisk do zalecanego nacisku dla danej igły.
A po wyważeniu należy ustawić jeszcze antyskating, wtedy będzie wszystko gotowe do odtwarzania płyt.

[Wojtek]

Skoro pasuje do szablonu RCM to znaczy że pewnie ktoś już wg tego szablonu kiedyś to ustawiał.

Zamówiłam samą igłę i jak ją wymienię to muszę ustawić wkładkę i ramię

Nie, przesięgu nie będziesz musiała ponownie ustawiać. Wystarczy wyważyć ramię.

[Siwy]

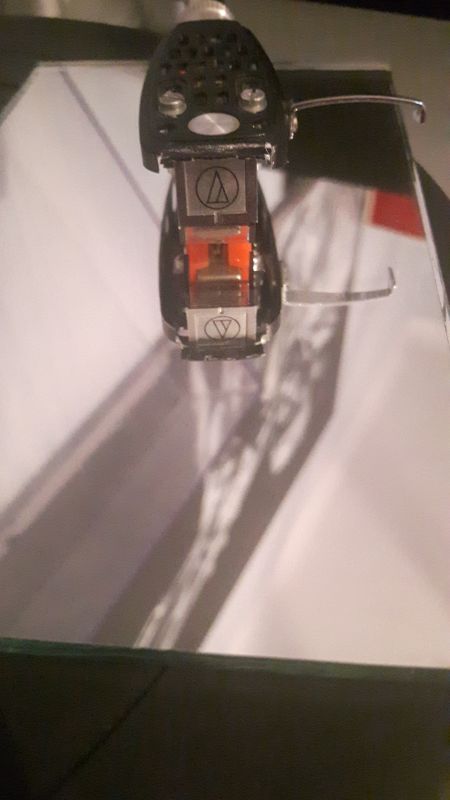

Czy poniższa wkładka jest ustawiona prawidłowo?
Mam nadzieję że zrobiłem dobre zdjęcia

[Wojtek]

Nie wiem bo nie widać. Ty nam powiedz.

[Siwy]

A czy pozycja śrub jest prawidłowa? na ostatnim zdjęciu widać że obie śruby nie są idealnie w prostej linii.Wydaje mi się że wkładka jest przez to przesunięta z jednej strony bardziej do przodu. Tak powinno być, czy trzeba to skorygować?

[Kichal]

Mam nadzieję ze to jest właściwy szablon ustawienia ramienia w moim Technics SL-5310.

Jak coś to ja w SL-5300 ustawiłem to 52 mm zalecane z instrukcji, śrubki idealnie prosto w otworach i potem porównałem z szablonami - nie wymagało żadnej korekty więc można zaufać

A co do kolegi Siwy - ja robiłem tym szablonem ,ale raczej nie ma różnicy. Chociaż nie wiem czy nie lepiej mi się patrzy właśnie na niego. Dokładnie ten górny - Baerwald. Wrzuciłem też jako załącznik bo na Vinylengine trzeba mieć konto
https://www.vinylengine.com/ve_download ... actors.pdf

Tutaj gdzieś od połowy koleś ustawia wkładkę i można fajnie załapać o co chodzi właśnie na tych szablonach Baerwalda:
[youtube]https://www.youtube.com/watch?v=WM-aIDwfrhc[/youtube]

[rzeptone]

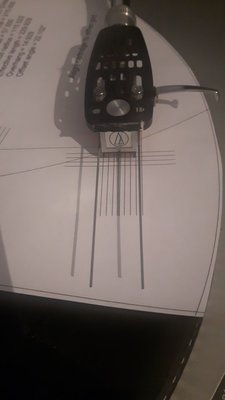

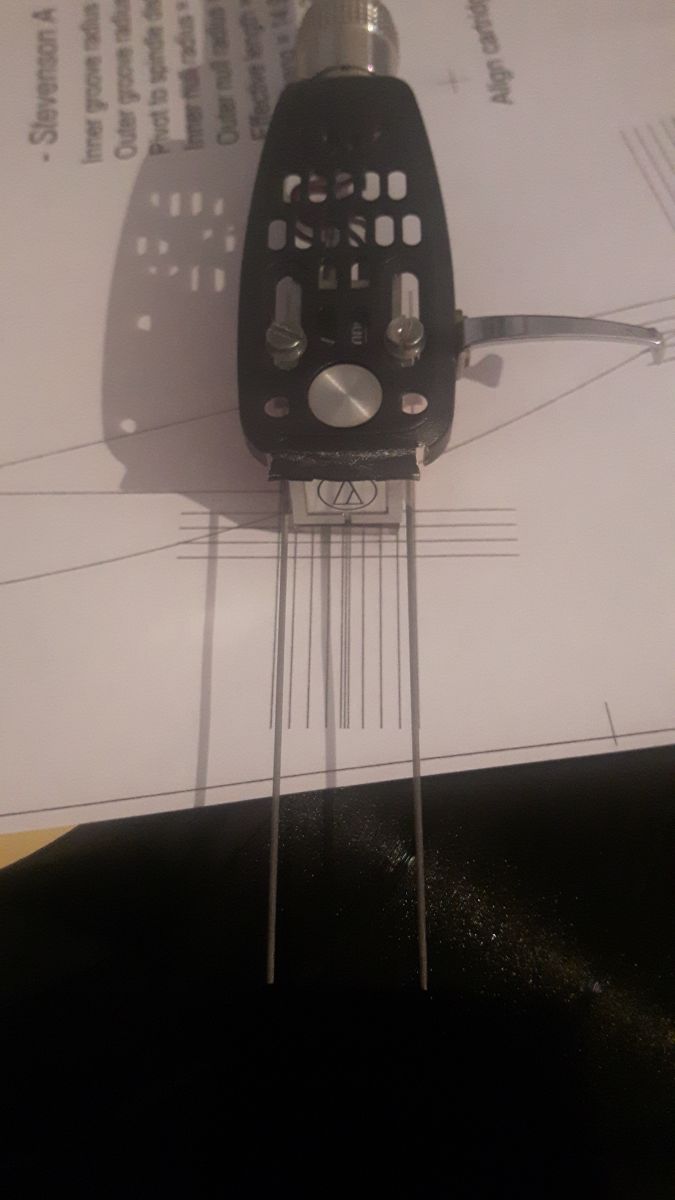

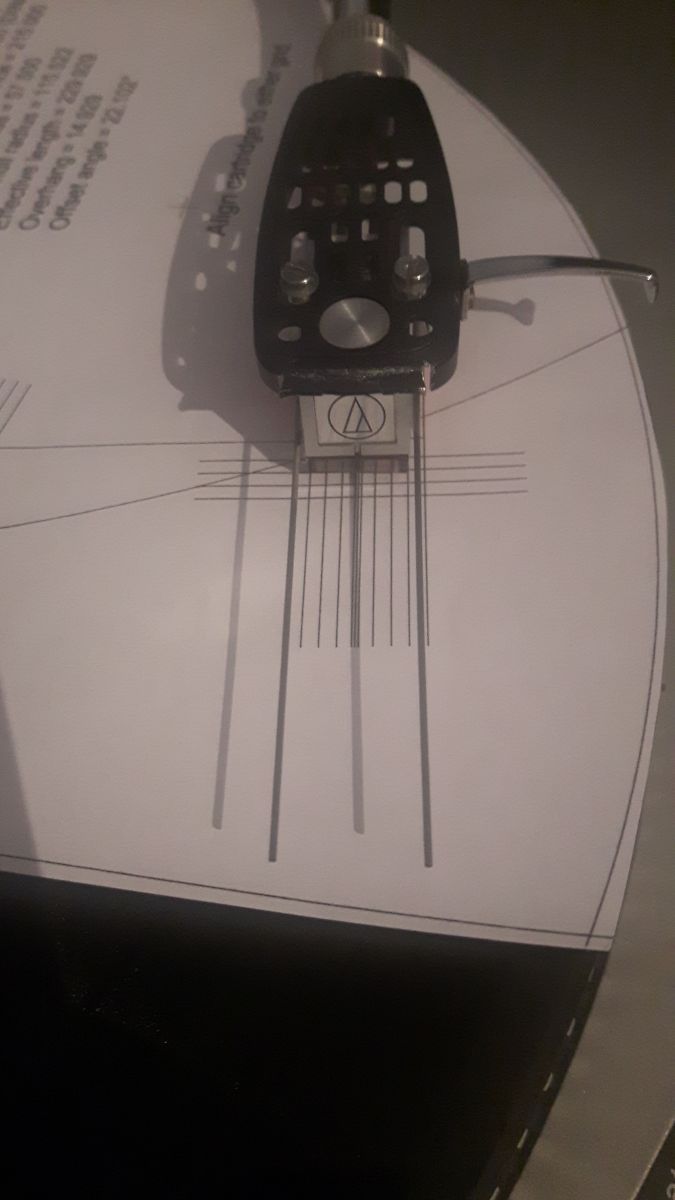

Nim podjąłem się ustawienia wkładki w swoim gramofonie Technics SL-B3 przeczytałem cały wątek o ustawianiu ze dwa razy Zacząłem od ustawienia overhang, który dla tego modelu wynosi 52mm, ale by to zrobić musiałem podpiłować czoło koszyczka by móc przesunąć wkładkę. Po ustawieniu overhang na tych prostych i głupich szablonach wszystko idealnie pasuje. Poszedłem jednak o krok dalej i za pomocą programu - TemplateGen-, który polecił zbyszek1982 i wydrukowałem szablon Stevenson A w wersji DIN i IEC. IEC nie bardzo pasował więc zastosowałem wersję DIN i wygląda to tak jak na zdjęciach Chciałbym prosić o poradę czy tak to właśnie mniej więcej ma wyglądać ?:)

[Wojtek]

Mniej więcej tak, tylko po co, skoro już za pierwszym razem ustawiłeś dobrze?

[rzeptone]

Z czystej ciekawości i chęci sprawdzenia wiedzy którą można uzyskać na tym forum, która może być przydatna w przyszłości

[Wojtek]

Jeśli w porównaniu sonicznym wyjdzie coś innego to jestem ciekaw wniosków

[Bacek]

Chciałbym prosić o poradę czy tak to właśnie mniej więcej ma wyglądać ?:)

Jeżeli na początek ustawiasz na wyłączonym antyscatingu, linie się pokrywają a przy zablokowanym talerzu i przestawianiu ramienia igła zawsze staje na łuku to jest ok. Jak nie na łuku to na start overhang do poprawy.
