Ustawianie wkładki

[Obywatel]

To bardzo miło ze strony producenta, że podzielił się tą wiedzą. W większości przypadków nie ma takiej informacji w instrukcji i trzeba kombinować z szablonami.

[Twonk]

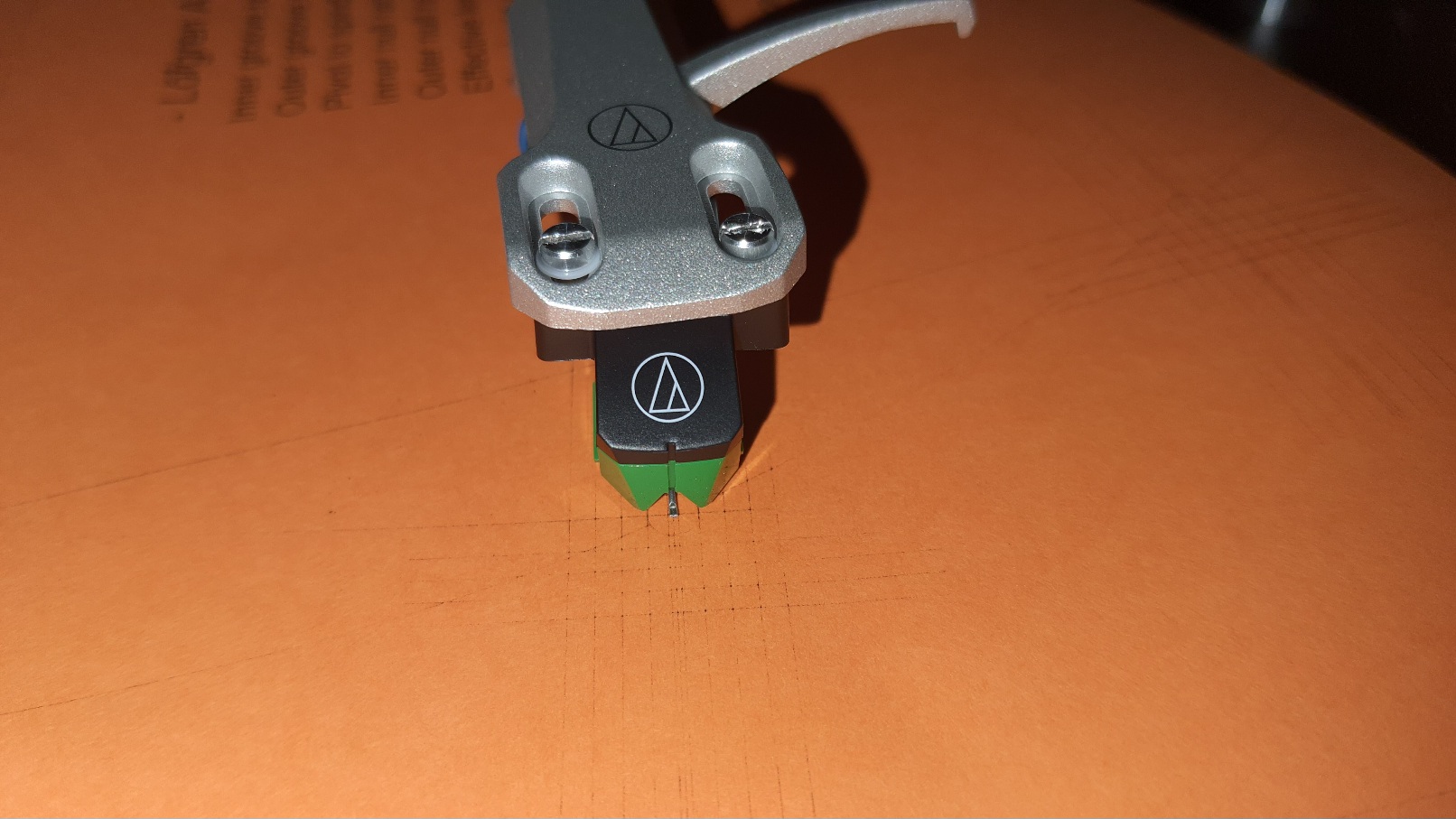

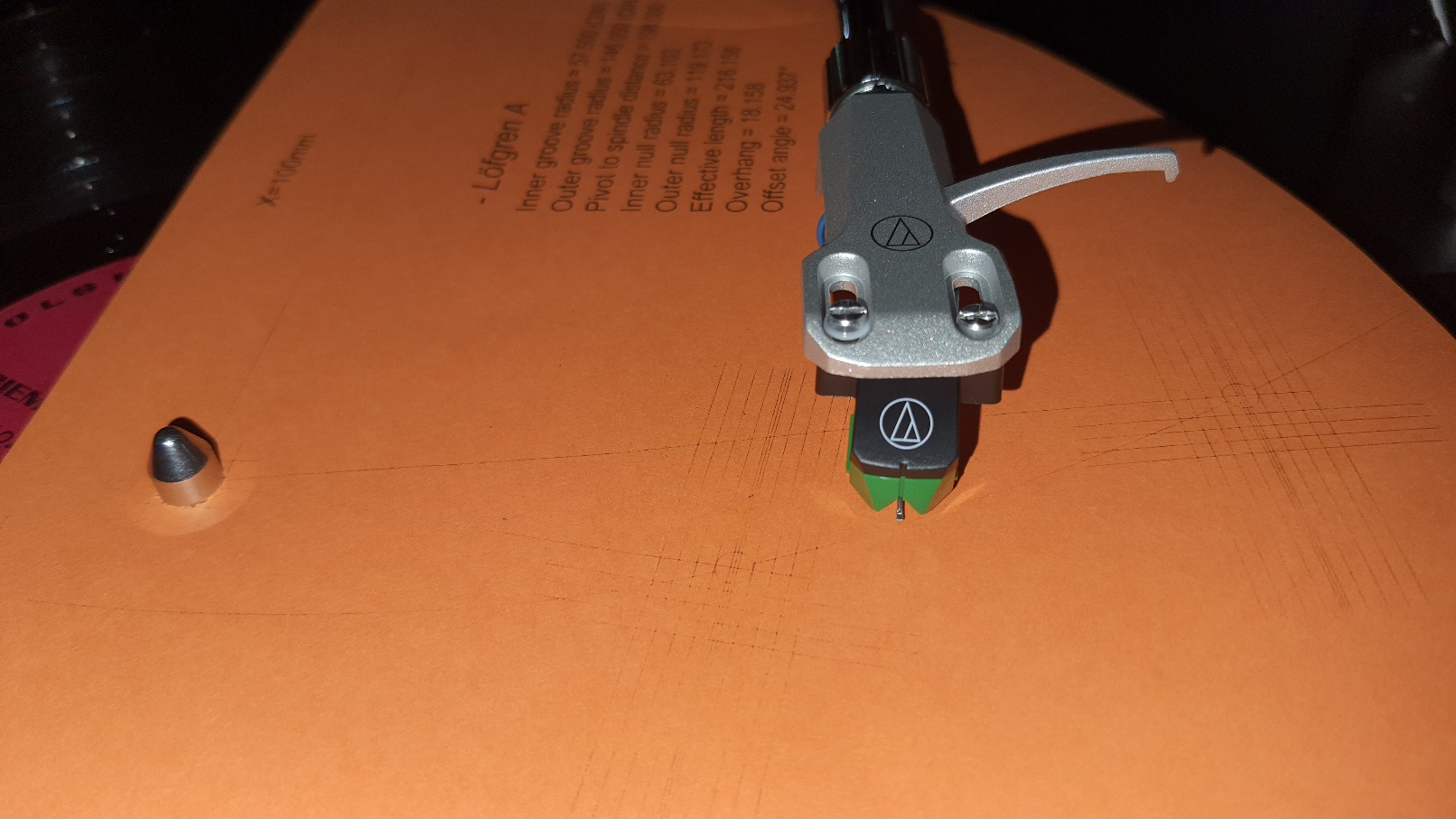

No i stała się jasność. Dziękuję za wsparcie! Okazało się, że poprzednio było ustawione wg Stevensona i tak też zostawiłem. Wkładka z igłą zainstalowana. Pomierzone suwmiarką, szablon wydrukowany. Ustawienie poszło zaskakująco gładko. Potem tylko wyważenie ramienia i ... tada!

Wszystko gra jak trzeba no i w stosunku do ATN91R jest zdecydowany progres!

[amrowek]

Panowie mam pytanie odnośnie ustawienia wkładki w gramofonie
Metz TX4963, Palladium NSP 730
czy jest gdzieś szablon do ustawienia , wkładki
ewentualnie czy taka płyta się nadaje

Czy na podstawie tej płyty wkładkę w Soniaczu PS-X65 też można ustawiać?

[Wojtek]

Zasady takie same jak dla każdego innego gramofonu gdzie szczegółowe dane ramienia nie są znane - stupid protractor i heja.

Nie wiem co to dokładnie jest na zdjęciu i czy to wgl płyta (równie dobrze może być wydruk).

Ogólnie Andrzej trochę się zadziwiam bo ten post brzmi tak jakbyś był wczorajszy i miał pierwszą kalibrację wkładki przed sobą, zamiast forumowicza z blisko 10-letnim stażem

[amrowek]

Ogólnie Andrzej trochę się zadziwiam bo ten post brzmi tak jakbyś był wczorajszy i miał pierwszą kalibrację wkładki przed sobą, zamiast forumowicza z blisko 10-letnim stażem

Wojtek...przecież pisałem że raz na 10 lat
Nie tylko kwestia , że kiedyś miałem wydrukowany szablon, i zapisałem plik ale... robiłem porządki i łatwo poszło . Jak x-czasu ma się coś to w pewnym momencie się nie zwraca już uwagi, tym bardziej że ja tylko metze i palladium a dziś zacząłem szukać i....zonk nie ma . A dorwałem taką płytę , z alliexpresu przyszła parę dni temu i się zastanawiam -przy najbliższym ustawianiu miałem porównać z tym szablonem czy jakieś rozbieżności są , a tak to... zabawa od nowa.

[Ukaniu]

że kiedyś miałem wydrukowany szablon, i zapisałem plik ale... robiłem porządki i łatwo poszło

protractor wyrukuj z tej strony

https://conradhoffman.com/chsw.htm
Custom arc template generator...
Zassij rozpakuj i uruchom.
Zgodnie z danymi które są w pobliskim wątku o Metzu, odległość - pivot spindle - wychodzi 211 mm, tylko to trzeba podać.
kliknij wymiary płyty DIN i wygeneruj custom arc template, wychodzi 17 albo 15 mm przesięgu w zależności czy geometrię wybierzesz Lofgrena czy Stevensona.

[winylowy_luke]

protractor wyrukuj z tej strony

lepiej z tej:
https://alignmentprotractor.com/arc-pro ... -generator

[amrowek]

czyli dane mogę pobrać z
https://www.manualslib.com/manual/35714 ... =11#manual

[Piotr Welcz]

Jako, że jestem świeżak w sprawie gramofonów to sporo pytań w głowie i powoli ale metodycznie wyjaśniam tematy Jestem na etapie ustawień wkładki Zacząłem z prostymi szablonami, które dostałem w gratisie z zakupami, ustawiłem żeby w A i B było równolegle do linii i ok. Ale trafiłem w tym wątku na link do programu drukującego szablon:) Zmierzyłem dokładnie wymiar od osi obrotu ramienia do osi talerza i wyszło mi 198 mm. Wprowadziłem to do programu i wydrukowałem szablon. Sprawdziłem i okazało się że ruch igły nie pokrywa się z krzywą Zacząłem kombinować i po prawie maxymalnym wysunięciu wkładki udało mi się ustawić oba punkty równolegle i dokładnie po krzywej. Nie wiem czy to uznać za sukces ? Po ostatniej regulacji mam wrażenie, że uwydatniły się bardziej basy a "góra" albo tak samo albo jakby ciut mniej ? Chyba mam już omamy

[Obywatel]

udało mi się ustawić oba punkty równolegle i dokładnie po krzywej. Nie wiem czy to uznać za sukces ? Po ostatniej regulacji mam wrażenie, że uwydatniły się bardziej basy a "góra" albo tak samo albo jakby ciut mniej ? Chyba mam już omamy

Jest to sukces bo udało Ci się uzyskać poprawne ustawienie, ale niekoniecznie najlepsze dla tej wkładki i tego gramofonu. Popróbowałbym jeszcze z innymi szablonami, wróciłbym również do fabrycznego ustawienia i zobaczyłbym gdzie brzmi najlepiej i gdzie igła najpewniej siedzi w rowku.

[Semko]

Jeszcze taka może oczywista rzecz, ale może umknęła.
Czy zmierzyłeś szablon po wydruku, czy drukarka go dobrze wydrukowała?
Do tego służą na szablonie te podziałki w osi X i Y. 100mm ma być faktycznie 100mm.

[Piotr Welcz]

Czy często zdarza się, że ustawienie prawidłowe nie jest optymalne ? Nie wiem czy odsłuchowo jestem w stanie to zweryfikować, Przed 50 ucho już nie to Chyba trzeba będzie korzystać z jakiejś płyty testowej i oscyloskopu.

[Bacek]

Zmierzyłem dokładnie wymiar od osi obrotu ramienia do osi talerza i wyszło mi 198 mm. )

Na początek, co to za gramofon? Bo Twój pomiar może być poprawny ale nie musi a wtedy wszystko idzie w pyry z siłą wodospadu. Czym/jak mierzyłeś? To 198mm to dość krótko, nie musi być źle ale zazwyczaj jest lekko dłużej.

Żeby nie trzeba było aż tak daleko wysuwać wkładki do przodu, wydrukuj geometrię Stewensona. Nie jest gorsza od Lofgren A, po prostu inna. Mnie nawet od strony ideologicznej bardziej pasuje.

[Marcinus]

geometrię Stewensona. Nie jest gorsza od Lofgren A, po prostu inna. Mnie nawet od strony ideologicznej bardziej pasuje.

Jeśli na posiadanych płytach muzyka jest wytłoczona do końca, to taka geometria jest nawet wskazana.

[Piotr Welcz]

Zmierzyłem dokładnie wymiar od osi obrotu ramienia do osi talerza i wyszło mi 198 mm. )

Na początek, co to za gramofon? Bo Twój pomiar może być poprawny ale nie musi a wtedy wszystko idzie w pyry z siłą wodospadu. Czym/jak mierzyłeś? To 198mm to dość krótko, nie musi być źle ale zazwyczaj jest lekko dłużej.

Żeby nie trzeba było aż tak daleko wysuwać wkładki do przodu, wydrukuj geometrię Stewensona. Nie jest gorsza od Lofgren A, po prostu inna. Mnie nawet od strony ideologicznej bardziej pasuje.

Gramofon to TEC System 3001. Pewnie wygłupiłem się ale mierzyłem linijką tak dokładnie jak to możliwe. Jeden koniec miary do środka osi obrotu ramienia a drugi do ekierki przyłożonej do środka talerza.
