Re: Ustawianie wkładki

#1126

Post autor: kinky »

Kurna, gdybym znał fabryczny overhang (w tym potocznym rozumieniu, headshell - ostrze igły) to wydrukowałbym sobie szablon zaprojektowany przez kolegę tomika i z głowy. Myślałem, że znajdę tą wartość w necie szybko, a tu niestety... :roll: Pewnie gdzieś jest, na forach itp, ale nie znajduję na razie.
Dałbym se coś ;) uciąć, że widziałem na forum, ale nie mogę teraz trafić, albo mi się zdawało.
Philips 5877/GP 401 II - [MiBoxS-Fiio D03] - Tensai TA-2045 - Infinity Reference 31i
Panasonic XR45/CD S65 - Jamo Studio 160
Technics EX510/CD PG580A - Altus 120A
Awatar użytkownika
Wojtek
Administrator
Posty: 41939
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: Ustawianie wkładki

#1127

Post autor: Wojtek »

A to nie wystarczy znaleźć kogoś z gramofonem z tej serii, które to zwykle mają koszyki bez "fasolek" (przez co zwykle też mają jakąś GP4xx na pokładzie) i poprosić by odmierzył dystans do grota igły?
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
kinky
Posty: 3952
Rejestracja: 24 cze 2021, 19:48
Gramofon: Philips 5877
Lokalizacja: Konin

Re: Ustawianie wkładki

#1128

Post autor: kinky »

Wojtek pisze:
14 cze 2023, 01:35
A to nie wystarczy znaleźć kogoś z gramofonem z tej serii, które to zwykle mają koszyki bez "fasolek" (przez co zwykle też mają jakąś GP4xx na pokładzie) i poprosić by odmierzył dystans do grota igły?
Wojtku, toć wszystkie pomiary, które wyżej wrzucałem to na na moim ori headshellu Philipsa bez fasolek z wkładką GP 401 MKII zdjętym z Philipsa 5877 :) Pewnie nie dojść wystarczająco to sprecyzowałem zadając pytanie, mój błąd.
A teraz mam przerobiony (nie osobiście, ale o tym w innym wątku) drugi headshell Philipsa (który kiedyś, dawno temu od Ciebie kupiłem tak na marginesie ;) ), na którym chcę zamontować JVC Z1s.
No taki już szczególarz jestem (przyjmę z pokorą, że upierdliwy i marudny ;) ), że bym się czuł bardziej komfortowo z papierem i pieczątką na to, ale to co sam zmierzyłem w sumie też mi chyba wystarczy :)
Philips 5877/GP 401 II - [MiBoxS-Fiio D03] - Tensai TA-2045 - Infinity Reference 31i
Panasonic XR45/CD S65 - Jamo Studio 160
Technics EX510/CD PG580A - Altus 120A
Awatar użytkownika
Wojtek
Administrator
Posty: 41939
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: Ustawianie wkładki

#1129

Post autor: Wojtek »

OK teraz rozumiem.

Mi wystarczyłby taki przymiar.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
kinky
Posty: 3952
Rejestracja: 24 cze 2021, 19:48
Gramofon: Philips 5877
Lokalizacja: Konin

Re: Ustawianie wkładki

#1130

Post autor: kinky »

Wojtek pisze:
14 cze 2023, 02:03
Mi wystarczyłby taki przymiar.
No to git, to mi wystarczy, tak zrobię, dzięki! :)
Philips 5877/GP 401 II - [MiBoxS-Fiio D03] - Tensai TA-2045 - Infinity Reference 31i
Panasonic XR45/CD S65 - Jamo Studio 160
Technics EX510/CD PG580A - Altus 120A
Awatar użytkownika
Bacek
Posty: 2641
Rejestracja: 04 gru 2013, 22:06
Gramofon: Kenwood L-07D
Lokalizacja: Poznań

Re: Ustawianie wkładki

#1131

Post autor: Bacek »

kinky pisze:
14 cze 2023, 01:25
Kurna, gdybym znał fabryczny overhang (w tym potocznym rozumieniu, headshell - ostrze igły) to wydrukowałbym sobie szablon zaprojektowany przez kolegę tomika i z głowy.
NIe bardzo rozumiem problem. Masz pivot spindle. A jak masz to drukujesz sobie szablon z łukiem z dowolną geometrią jaka Ci przyjdzie do głowy i masz 100% precyzji w ustawieniu overhang, oczywiście moze z plasticzkiem troche szybciej, ale z łukiem i tak precyzyjniej.
Klipsch LaScala i analogowo cyfrowa herezja.
Awatar użytkownika
kinky
Posty: 3952
Rejestracja: 24 cze 2021, 19:48
Gramofon: Philips 5877
Lokalizacja: Konin

Re: Ustawianie wkładki

#1132

Post autor: kinky »

Bacek pisze:
14 cze 2023, 11:45
NIe bardzo rozumiem problem
Nie, w zasadzie nie ma problemu :) Na pewno sobie wydrukuję jakąś geometrię żeby potrenować i nauczyć się czegoś, ale przyznaję, że chciałem iść na łatwiznę. To wynika też z lektury wątku ze wskazaniem na kilka wpisów na str. 74 w odpowiedzi na pytanie kolegi MDM.
Ale tak jak mówię, którąś geometrię sobie wydrukuję żeby poćwiczyć, nie wypada mieć gramofon i choć raz nie spróbować :)
Philips 5877/GP 401 II - [MiBoxS-Fiio D03] - Tensai TA-2045 - Infinity Reference 31i
Panasonic XR45/CD S65 - Jamo Studio 160
Technics EX510/CD PG580A - Altus 120A
Awatar użytkownika
kinky
Posty: 3952
Rejestracja: 24 cze 2021, 19:48
Gramofon: Philips 5877
Lokalizacja: Konin

Re: Ustawianie wkładki

#1133

Post autor: kinky »

No dobra, to znowu ja :morda:
Wkładka Z1s na przerobionym OE headshellu, aby mieć możliwość ustawienia OvG.
Igła nieznana, raczej sferyk, nacisk ustawiłem 1.7, Wojtek gdzieś tak sugerował oryginalny nacisk, z braku więcej info o igle tak ustawiłem wstępnie.
No i VTA... Tak jak tu na forum piszecie w kilku tematach ramię równolegle do płyty wystarczy do stwierdzenia, że jest w miarę ok.
No więc zgodnie z tym co szef tutaj pisze:
Wojtek pisze:
13 cze 2019, 07:38
wielu nowicjuszy obawia się o ustawienie kąta VTA czy też wysokość wkładki względem wysokości podstawy ramienia
viewtopic.php?t=13817

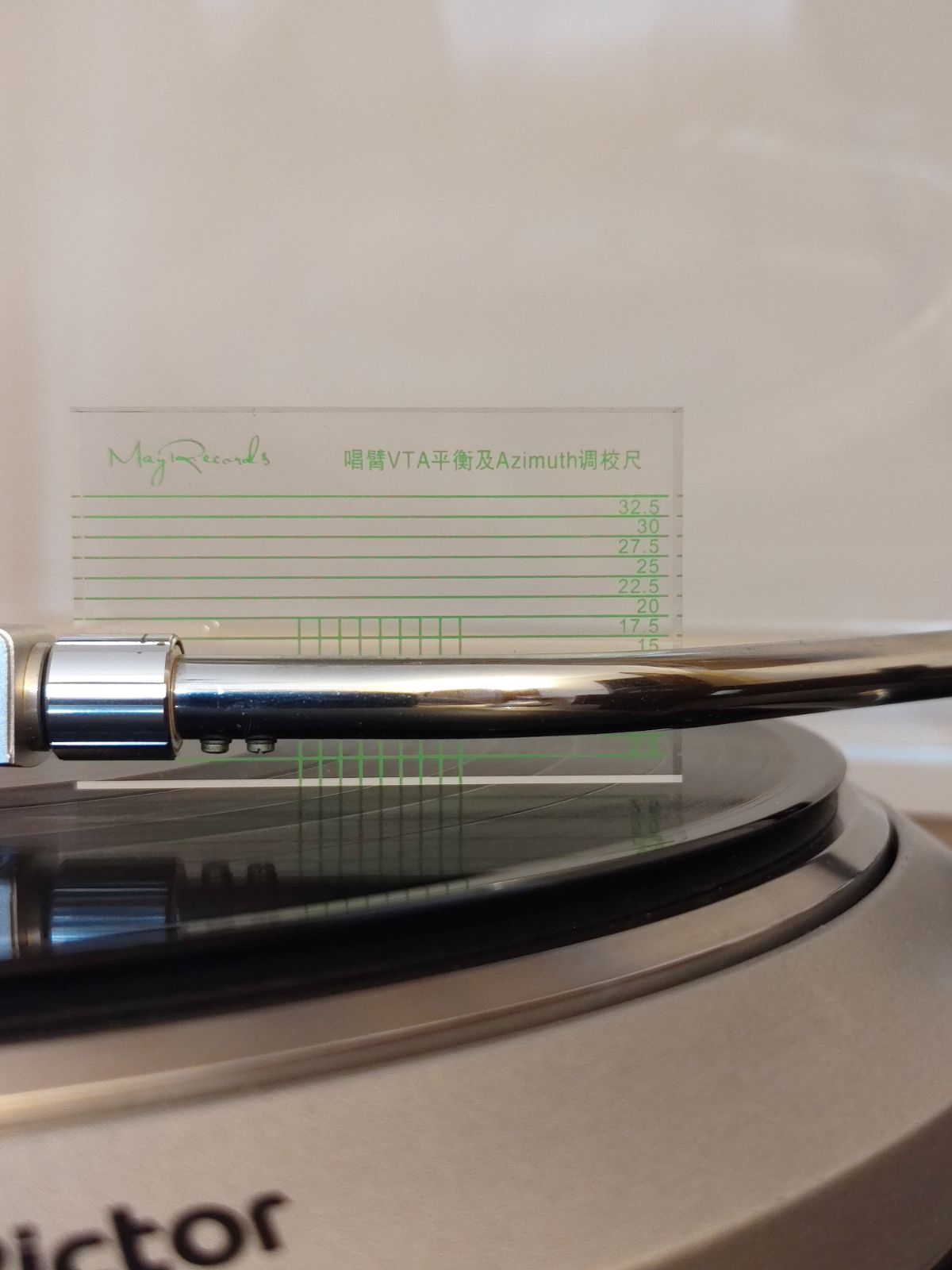

Olać takie coś? ;)


Złośliwców uprzedzam, szablon celowo odwrotnie żeby kratka nie przeszkadzała we wzrockowej kontroli ;)
Philips 5877/GP 401 II - [MiBoxS-Fiio D03] - Tensai TA-2045 - Infinity Reference 31i
Panasonic XR45/CD S65 - Jamo Studio 160
Technics EX510/CD PG580A - Altus 120A
Awatar użytkownika
Wojtek
Administrator
Posty: 41939
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: Ustawianie wkładki

#1134

Post autor: Wojtek »

Ja bym wrzucił jakiś dystans nad wkładkę jednak, tak docelowo.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
kinky
Posty: 3952
Rejestracja: 24 cze 2021, 19:48
Gramofon: Philips 5877
Lokalizacja: Konin

Re: Ustawianie wkładki

#1135

Post autor: kinky »

Wojtek pisze:
07 sie 2023, 15:38
Ja bym wrzucił jakiś dystans nad wkładkę jednak, tak docelowo.
Cienka podkładka już jest, headshell nie jest idealnie płaski "pod daszkiem", musiałem wyrównać żeby azymut prawidłowy ustawić.
Gdzieś te dystanse można zakupić zapewne? Jakby ktoś podrzucił namiary na sprawdzone źródełko to będę dźwięczny :)
Philips 5877/GP 401 II - [MiBoxS-Fiio D03] - Tensai TA-2045 - Infinity Reference 31i
Panasonic XR45/CD S65 - Jamo Studio 160
Technics EX510/CD PG580A - Altus 120A
Awatar użytkownika
Piterski
Posty: 1292
Rejestracja: 17 lip 2015, 23:48
Gramofon: Pioneer PL70LII
Lokalizacja: Warszawa

Re: Ustawianie wkładki

#1136

Post autor: Piterski »

Chciałem zapytać dlaczego patrzymy na ramię a nie na ustawienie body wkładki i kąt natarcia igły?
Tor cyfrowy: Esoteric K01 - Gryphon Diablo 120.
Tor Analogowy: Phasemation PP-300 - Pioneer PL70II - RCM Sensor2.
Kolumny: Electro Voice Interface "Delta". Kable: Furutech, Hijiri - Harmonix, by Melepeta, Yarbo 1100.
Awatar użytkownika
kinky
Posty: 3952
Rejestracja: 24 cze 2021, 19:48
Gramofon: Philips 5877
Lokalizacja: Konin

Re: Ustawianie wkładki

#1137

Post autor: kinky »

Ja tam się nie znam, uczę się, czytam to co jest na forum, ale pamiętam, że chyba kolega Misse gdzieś tu pisał żeby patrzeć na daszek wkładki i jego równoległość do płyty, a nie na ramię.
Ostatnio zmieniony 07 sie 2023, 16:19 przez kinky, łącznie zmieniany 1 raz.
Philips 5877/GP 401 II - [MiBoxS-Fiio D03] - Tensai TA-2045 - Infinity Reference 31i
Panasonic XR45/CD S65 - Jamo Studio 160
Technics EX510/CD PG580A - Altus 120A
Awatar użytkownika
Wojtek
Administrator
Posty: 41939
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: Ustawianie wkładki

#1138

Post autor: Wojtek »

Piterski pisze:
07 sie 2023, 16:00
Chciałem zapytać dlaczego patrzymy na ramię a nie na ustawienie body wkładki i kąt natarcia igły?
To swoją drogą.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
wig
Posty: 70
Rejestracja: 06 gru 2015, 09:48
Gramofon: TEAC TN-5BB
Lokalizacja: Toruń

Re: Ustawianie wkładki

#1139

Post autor: wig »

kinky pisze:
07 sie 2023, 15:43
Cienka podkładka już jest

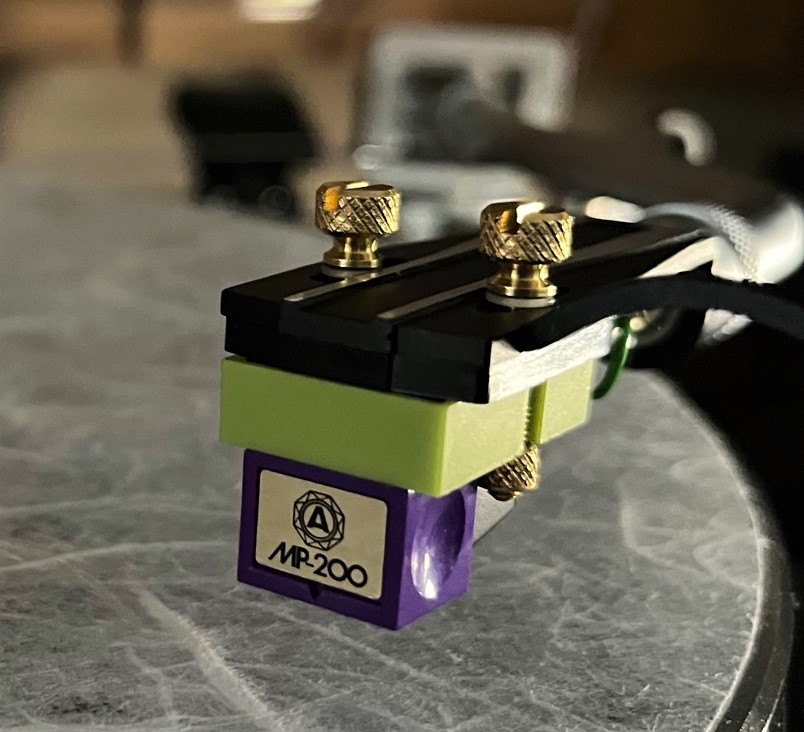

Widać, że za cienka. U mnie, aby można było odpowiednio ustawić VTA zastosowałem podkładkę o grubości około 1,8 mm. Załatwiło to temat.

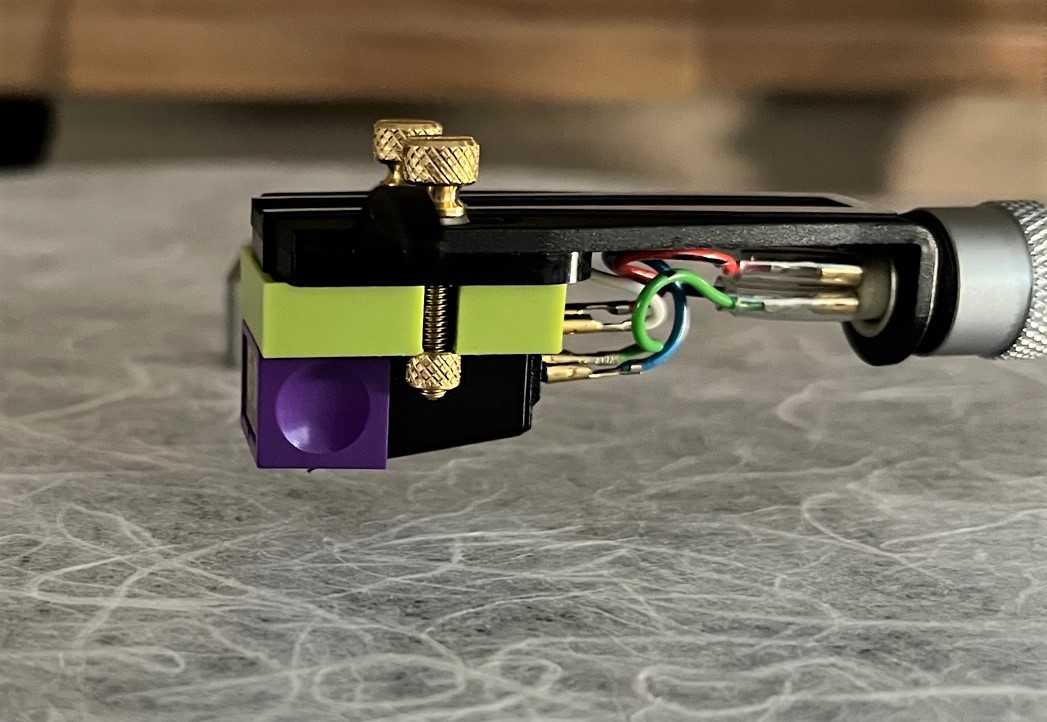

Zerkij na fotki, jak taka podkładka ma się do grubości headsella. Z tym, że ja mam prosty headsell na ramię S.
Pytanie - ile gram możesz dołożyć , aby udało się ramię wyważyć ? Taka podkładka dystansowa waży w niektórych wersjach nawet ponad 3 gramy.
Załączniki
Pathos Logos, Lar 120H , Lector CDP-603, Audio Physic Tempo 6, TEAC TN-5BB, KECES EPhono. kable : Solide Core Audio, Zu Audio Bok, Zavfino Prima MK2, Arini Audio Dark Starr, Furukawa Vivaldi, MB Audio Hybrid 2 phono. Tomanek TAP 8
Awatar użytkownika
Mawis
Posty: 4896
Rejestracja: 04 cze 2021, 18:21
Gramofon: JVC QL-A7
Lokalizacja: Owczarnia

Re: Ustawianie wkładki

#1140

Post autor: Mawis »

kinky pisze:
07 sie 2023, 15:28
No dobra, to znowu ja :morda:
Wkładka Z1s na przerobionym OE headshellu, aby mieć możliwość ustawienia OvG.
Igła nieznana, raczej sferyk, nacisk ustawiłem 1.7, Wojtek gdzieś tak sugerował oryginalny nacisk, z braku więcej info o igle tak ustawiłem wstępnie.
No i VTA... Tak jak tu na forum piszecie w kilku tematach ramię równolegle do płyty wystarczy do stwierdzenia, że jest w miarę ok.
No więc zgodnie z tym co szef tutaj pisze:
Wojtek pisze:
13 cze 2019, 07:38
wielu nowicjuszy obawia się o ustawienie kąta VTA czy też wysokość wkładki względem wysokości podstawy ramienia
viewtopic.php?t=13817

Olać takie coś? ;)




Złośliwców uprzedzam, szablon celowo odwrotnie żeby kratka nie przeszkadzała we wzrockowej kontroli ;)

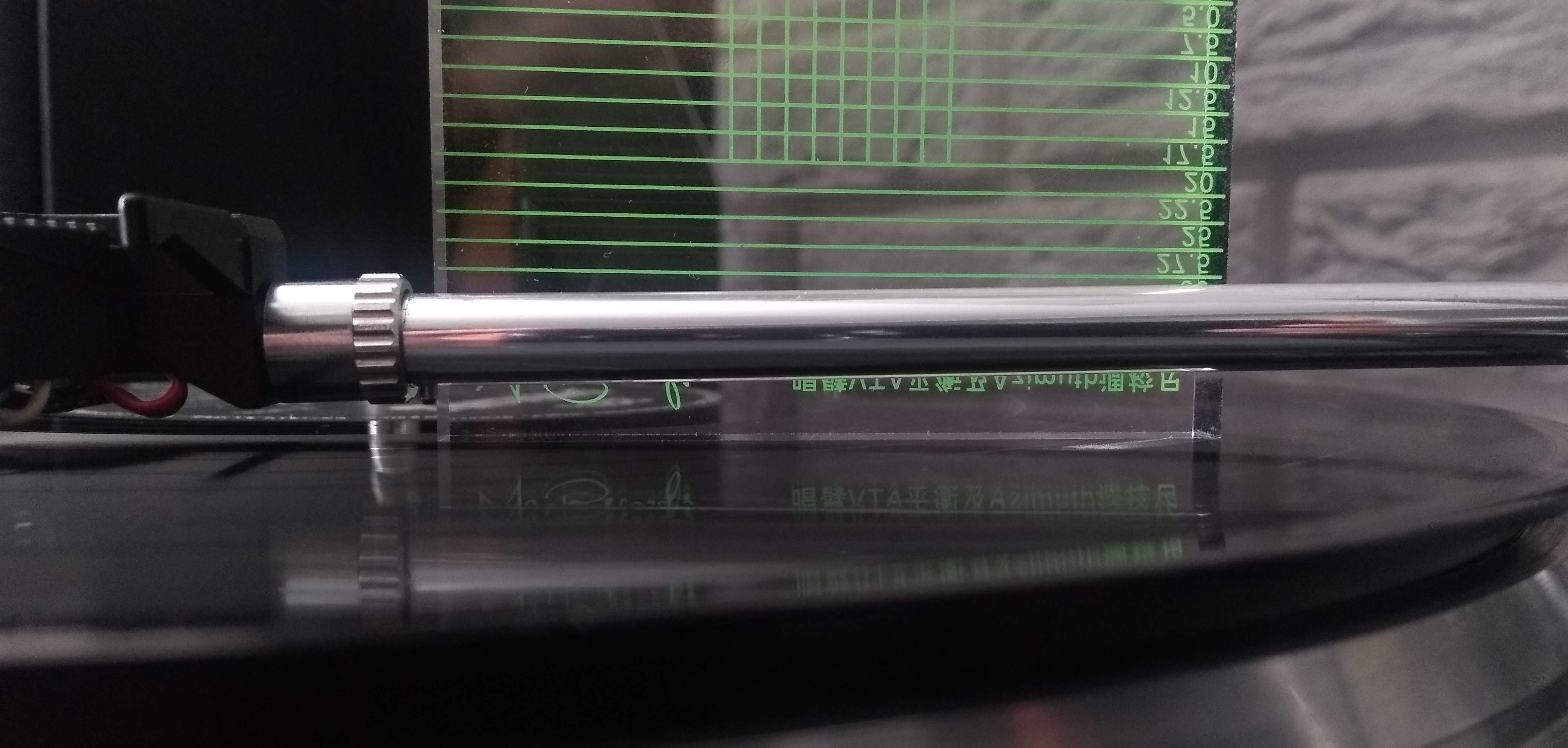

U mnie jest tak. Kilka osób pisało zeby linia była równolegle do ramienia bo ono musi być prosto.
Załączniki
JVC QL-A7, JVC Z1S, ADC QLM32 MK3, Schiit Mani, Nikko STA8080, Dual CL720
Akai CD1100, Luxman L230, Namco NSZ333
------------------------------------------------------------
