Jak ustawić ramię w gramofonie?

[Bacek]

Tu zdania uczonych są podzielone.

W zasadzie to górna płaszczyzna wkładki powinna być równolegle do płyty, żeby kąt SRA był prawidłowy. Ustawianie wg. headshella lub ramienia zakłada, że są równoległe z osią wkładki.

Kąt SRA to jeszcze insza inszość i tu sami producenci nie zawsze nawet i w horrendalnie drogich wkładkach wklejają igły idealnie tak samo za każdym razem dlatego akurat SRA to trzeba mierzyć bezpośrednio na igle a potem korygować nie koniecznie poprzez zmianę wysokości ramienia. Zmiana konta SRA o 1 stopień dla ramienia 9 cali wymaga podniesienia lub opuszczenia ramienia o 4mm a czasem trzeba skorygować 2 albo 3 stopnie różnicy.

[zbyszek1982]

W sytuacji idealnej prawidłowo ustawione VTA daje nam prawidłowy kkąt SRA. Wiadomo, że o taką sytuację trudno, bo jeszcze dochodzi kwestia nacisku igły na płytę, prawidłowego wklejenia igły na wsporniku itd.

Myślę, że do ustawiania wkładek bez wymyślnych szlifów można przyjąć takie uproszczenie.

[ROCHO]

wydrukowałem szablon milimetrowy tak jak pisaliście,przykleiłem do klocka i ustawiłem na płycie. Opuściłem ramię na płytę i ustawiłem. Czy teraz muszę ponownie ustawiać ramię czyli cały proces od początku tak jak pisałem wcześniej. Czy zostawić tak jak jest skoro to było zrobione już przy początkowym ustawieniu, kalibracji ? Sprawdziłem nacisk igły na wadze analogowej ortofona, poprawiłem.

[Wojtek]

Wysokość podstawy ramienia nie ma wpływu na pozycję przeciwwagi, więc nie musisz wyważać ponownie.

Z drugiej strony, co to za problem skontrolować ustawienie? 3 sekundy i już wiadomo

Poza tym, co do metody ustawiania wysokości to dopowiem tylko że instrukcja obsługi Dual 721 tłumaczy to aż zanadto i nie ma tam żadnej wzmianki o poziomiczkach

[ROCHO]

Wysokość podstawy ramienia nie ma wpływu na pozycję przeciwwagi, więc nie musisz wyważać ponownie.

Spoko, więc nie ustawiam ponownie. Sprawdziłem tylko nacisk igły na płytę wagą analogową.

nie ma tam żadnej wzmianki o poziomiczkach

Pomyślałem, skoro mam tak małą poziomicę, to może tak można ustawić poziom ramienia. Zrobiłem za pomocą kartki jak pisali koledzy powyżej.

[masterwilo]

Witam, mam problem z ustawieniem ramienia w gramofonie Technics SL-Q2. Będzie ciężko mi to wytłumaczyć, gdyż jestem nowicjuszem, ale postaram się zrobić to najdokładniej jak umiem.
Kurier przywiózł mi gramofon z wyjętym talerzem i z wyjętym ciężarkiem ramienia. Wszystko zamontowałem i zabrałem się do regulacji ramienia. Problem w tym, że ramię uzyskuje równowagę, przy ustawieniu odważnika w pozycji gdy jeszcze "nie zaczepił się" w mechanizm, dzięki któremu jego obracanie umożliwia regulację nacisku.
Gdy ramię jest w równowadze nie potrafię ustawić odpowiedniego nacisku dla wkładki i igły bo odważnik się wtedy nie kręci lub gdy mocniej go pokręcę wtedy "robi znaczny przeskok" i znowu za bardzo dociąża ramię.

Nie wiem czy zrozumiecie, ale czy to ja coś źle robię, czy coś z tym ramieniem jest nie tak. Jeśli trzeba mogę wrzucić fotki krok po kroku jak próbuję wyregulować ramię.

[chudy_b]

Jeśli trzeba mogę wrzucić fotki krok po kroku

Lepszy byłby film, ale może ze zdjęć też coś da sie wykombinować.

[masterwilo]

Ok zrobiłem zdjęcia. Jutro postaram się wrzucić filmik.

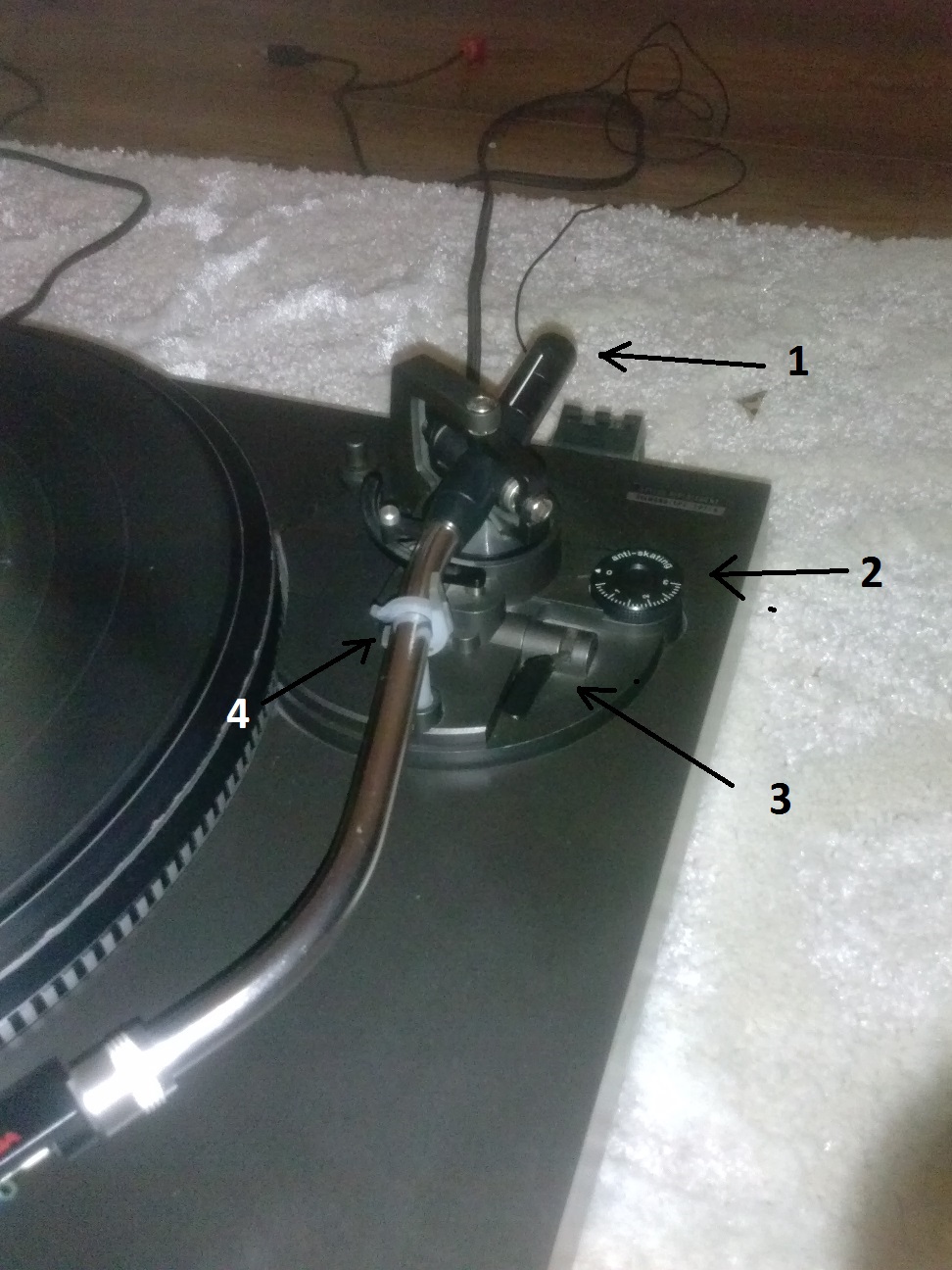

Gramofon w pozycji początkowej po wypakowaniu z pudła.
1. ciężarek niezałożony
2. antyskating na 0
3. wajcha w dół
4. założona blokada ramienia

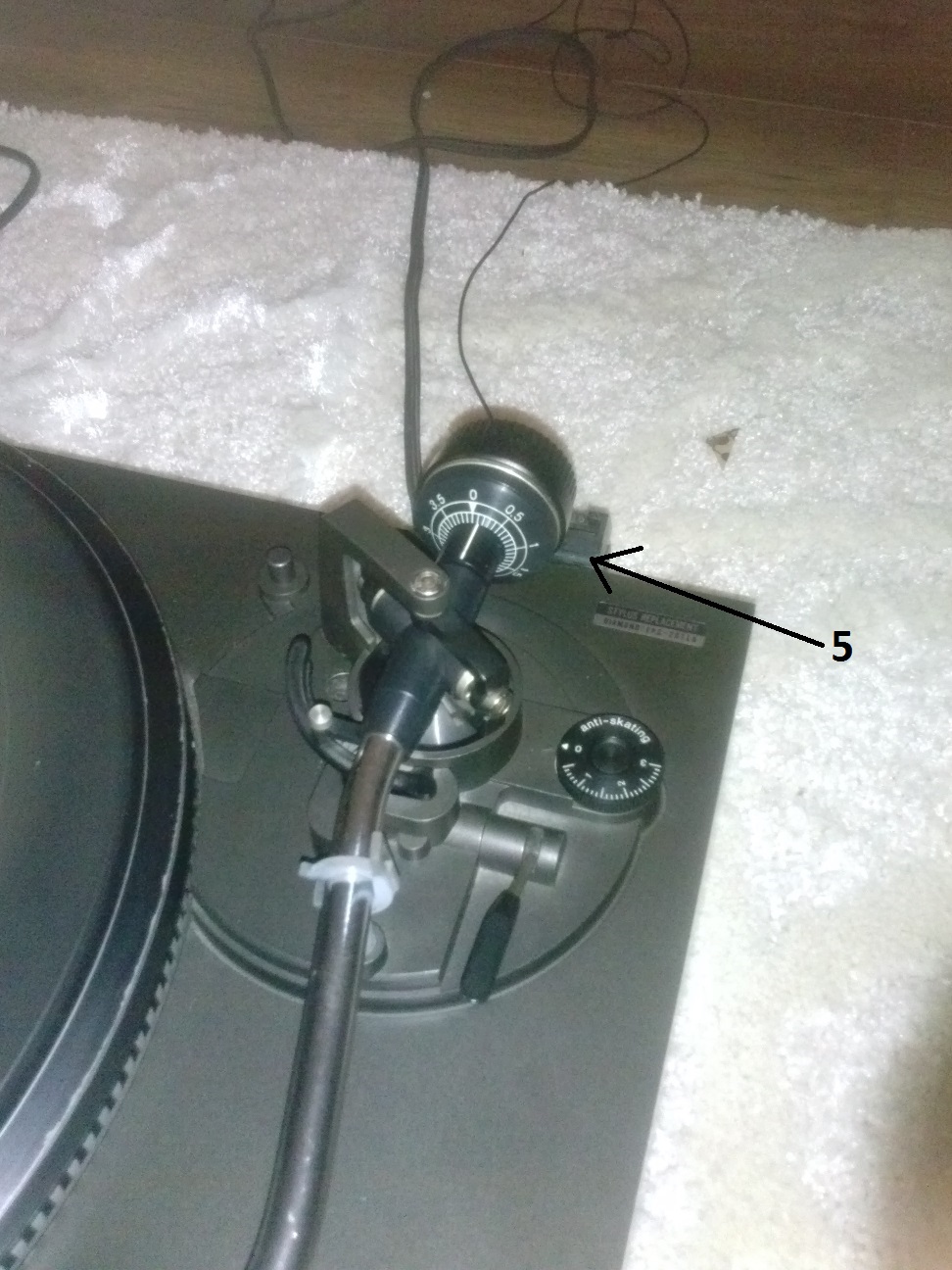

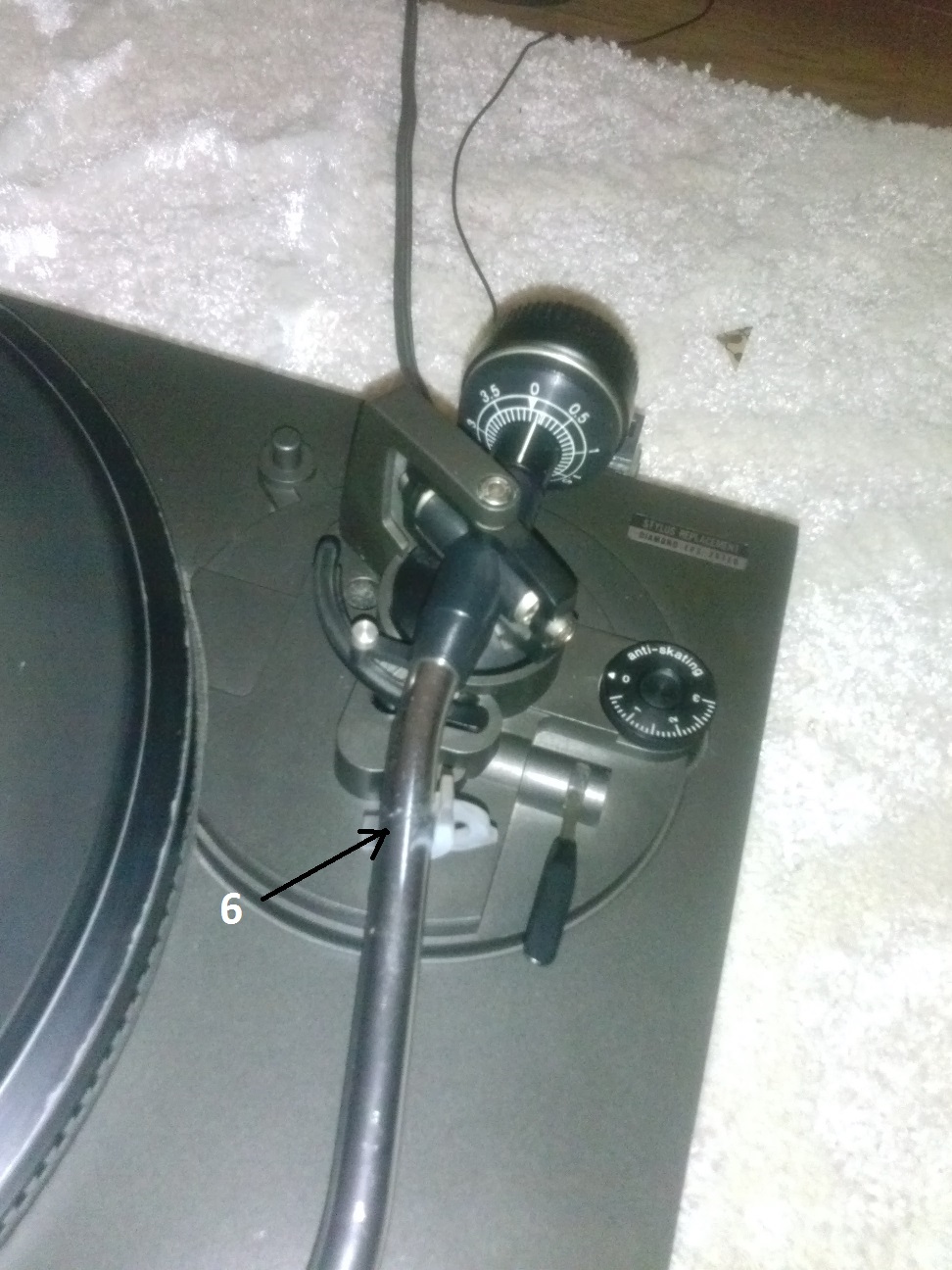

Odblokowuję co trzeba i zakładam ciężarek (5 i 6).

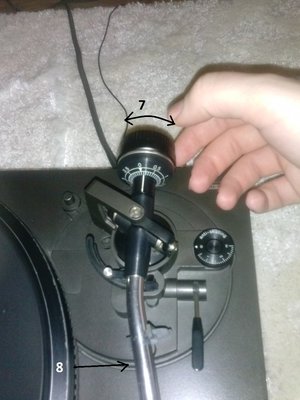

Trzymając za ramię (8) kręcę ciężarkiem (9) do momentu równowagi ramienia. I tu pojawia się problem, gdyż ramię uzyskuje równowagę i utrzymuje się równolegle do płaszczyzny w momencie gdy ciężarek przesuwa się "zbyt daleko" (9) i traci możliwość regulacji - dalsze kręcenie nie pozwala na przesunięcie ciężarka "jeszcze dalej" od ramienia. Tak jakby wypadał z gwinta lub jakby był ciężarek był za lekki ?

[KUTI]

A jaką masz tam wkładkę i headshell?

[kielek]

Uzyskując równowagę ramienia nawet na samym końcu trzpienia to po ustawienku pozycji "0" na przeciwadze to by móc ustawić żądany nacisk igły ta przeciwaga będzie Ci się przesuwać do środka osi ramienia a nie na jego koniec.

[Wojtek]

masterwilo, jak ustawiamy nacisk to z zasady dociążamy igłę (czyli przesuwamy przeciwwagę do środka), a nie odciążamy

Ciężarek jest oryginalny. Nie masz też jakiegoś super ciężkiego headshella i wkładki (przynajmniej tak mi się wydaje na podstawie tego co wiem).

[masterwilo]

Wiem, ze po ustawieniu rownowagi trzeba potem dociazyc ramie czyli "wsuwac ciezarek" a nie dalej wysuwac

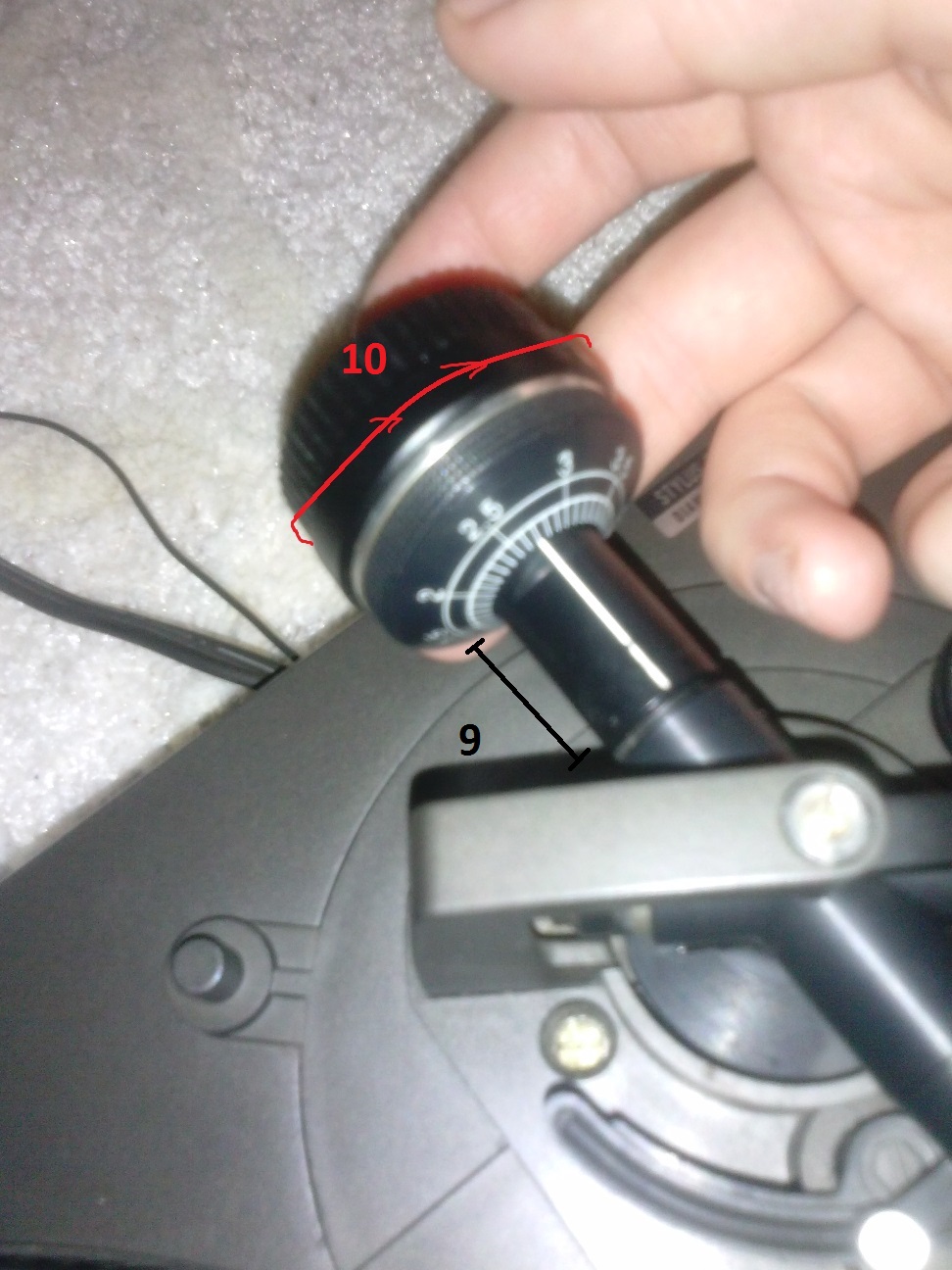

Ciezarek mozna wykrecac do pewnego momentu. Poczakowo wychodzi ladnie, czyli ruch zgodny z ruchem zegara powoduje rownomierne wysuwanie sie ciezarka. Ciezarek dochodzi do miejsca jak na zdj 10 i wtedy sie poluzowuje i krecenie nie powoduje dalszego wysuwania. W tej pozycji ciezarek jest luzno i mozna go zdjac bez uzycia sily.
Problem jest taki, ze ramie uzyskuje rownowage gdy ciezarek wysuwa sie za bardzo z ramienia nie trzyma sie wtedy na nim tylko jest juz luzno.

[Obywatel]

masterwilo, to jest wprost nieprawdopodobne, co piszesz Przychodzi mi tylko do głowy, że albo masz jakis mega dociążony headshell albo nieoryginalny ciężarek przeciwwagi. Z ciekawości, zdejmij i zważ uzbrojony headshell. Razem z wkładką i igłą powinien ważyć jakieś 15 - 17 gram.

[Wojtek]

Z tego co udało mi się wywiedzieć, ten headshell Wega jest dość ciężki, prawie 12g (chyba razem ze śrubkami). Oryginalny Technicsowy waży bodajże 7g.

Razem z wkładką i igłą powinien ważyć jakieś 15 - 17 gram.

Jego kombinacja właśnie chyba tyle waży i przez to teraz ma problemy, także nie, nie powinien.

Kup sobie inny headshell masterwilo i powinno być OK. Tego już raczej nie odchudzisz. Nie wiem niestety ile waży Twoja wkładka ADC 220X.

[Obywatel]

Używam w SL-Q3 mega ciężkich headshelli Reloopa - są dużo cięższe od oryginału Technicsa, a mimo to przeciwwaga równoważy je bez problemu. Koszyk Technicsa razem z AT-120E waży 14g, a Reloopa razem z Mf-ką 17g. Mimo tych 17g przeciwwaga ma jeszcze spory zapas.
