Dual 1219 - przywrócenie dawnego blasku

[Wojtek]

ale regulacja się już skończyła i czy wiecie jak to poprawić?

Musisz skorygować łopatkę/lewarek od autostartu jeśli regulacji nie starcza. W serwisówce jest to opisane bodajże.
W sensie poluzować, przybliżyć do właściwej pozycji i dokręcić.

2. Ramię się podnosi także za wcześnie na końcu płyty i nie bardzo wiem gdzie to się reguluje, więc proszę o pomoc.

Nie wiem czy to nie jest powiązane z powyższym w tym modelu.

Na koniec pytanie która wkładka byłaby lepsza do tego modelu, Shure M91 Mg-D czy Shure M95 G-LM? Do obu wkładek muszę kupić igłę, a na razie wolałbym kupić tylko do jednej.

M95 jest lepsza.

[sender13]

Musisz skorygować łopatkę/lewarek od autostartu jeśli regulacji nie starcza. W serwisówce jest to opisane bodajże.
W sensie poluzować, przybliżyć do właściwej pozycji i dokręcić.

Ok, poczytam jak to ogarnąć, dzięki za pomoc

[sender13]

Musisz skorygować łopatkę/lewarek od autostartu jeśli regulacji nie starcza. W serwisówce jest to opisane bodajże.
W sensie poluzować, przybliżyć do właściwej pozycji i dokręcić.

Dziś w końcu znalazłem chwilę, żeby się tym zająć i to nie jest to miejsce o którym myślałem, więc mógłbyś sprecyzować gdzie dokładnie, co i jak mam wyregulować? Ja kompletnie nie znam niemieckiego, a tylko taką serwisówkę mam i nawet z translatorem nie bardzo ogarniam..

[olsza84]

Czy ramię wraca na swoją stopkę normalnie i bez problemu opada w stan spoczynku? Czy nie ma efektu, że napiera na boczną ściankę stopki. Przy opadaniu na stopce nie "zawisa" na tej bocznej ściance stopki?

[sender13]

Tak, ramię wraca normalnie i ładnie opada, nawet jakoś naprawiłem to, że podnosi się ładnie po zakończeniu płyty, a nie za wcześnie. A co do napierania na boczną ściankę to wydaje mi się, że nie, ale sprawdzę jeszcze jak wrócę do domu wieczorem, ale na pewno nie zawisa na bocznej ściance tylko opada w swoje miejsce.

[olsza84]

A nie no jak działa to ok Co zostało jeszcze do zrobienia?

[sender13]

Ramię za wcześnie opada przed płytą i nie da się tego wyregulowac w żaden sposób, w najlepszym wypadku igła upada na skraj płyty i zsuwa się z niej.., ale poza tym po smarowaniu mechanika wydaje się działać bez zarzutu

[olsza84]

Podwójny objaw: zbyt wczesne podnoszenie ramienia i nietrafianie w rozbiegówkę, mimo próby regulacji wskazuje wg.mnie na źle osadzony segment ramienia. Może to być potencjalną przyczyną. Warto to sprawdzić jeżeli nie postępowałeś zgodnie z serwisówką, gdzie jest dokładnie opisana procedura demontażu i montażu ramienia i pewne kroki aby pozycja była właściwa.

[sender13]

Też o tym myślałem, ale da się poznać jakoś, że ramię jest źle osadzone? Bo podnoszenie ramienia po skończeniu odtwarzania następuje już w dobrym momencie, problem jest tylko, że igła nie trafia w rozbiegowke.. A serwisowke mam tylko po niemiecki i nawet z tłumaczem średnio to ogarniam

[olsza84]

No tak ale pierwotnie podnoszenie ramienia też następowało w złym momencie. Pewnie skorygowałeś śrubką ustawienie tej długiej szyny tak aby załączała później dźwignię odpowiedzialną za pracę automatyki i tu akurat regulacji wystarczyło ale przyczyna dalej pozostaje. Jeżeli to złe osadzenie segmentu to po prawidłowym ustawieniu, prawdopodobnie znowu będzie podnosił ramię w złym momencie. Ale to tylko gdybanie. Czy da się poznać złe osadzenie? Ciężko powiedzieć bo to są mm i na sucho ciężko to ocenić. Lepiej by było jakbyś dokładnie opisał co robiłeś i jak. Ma nawet znaczenie czy robiłeś z ustawionym single lub multi mode. Ale możesz zrobić zdjęcie od góry kolumny ramienia i z boku od strony pokrętła nacisku, gdy ramię jest w spoczynku na stopce. Nie wiem czy da się to ocenić ale możemy spróbować.

Edit: Dobra nie opisuj poczynionych kroków bo to karkołomnne zadanie Wrzuć tylko zdjęcia to zobaczymy co i jak.

[sender13]

Lepiej by było jakbyś dokładnie opisał co robiłeś i jak.

Całość składałem w odwrotnej kolejności do demontażu, bazowałem na zdjęciach, które robiłem demontując poszczególne elementy i nie wiem jak opisać jak to składałem. Na pewno składałem na ustawionym single mode. Wydaje mi się, ale nie jestem pewien, że przed demontażem ramię też opadało za wcześnie dokładnie tak jak teraz.

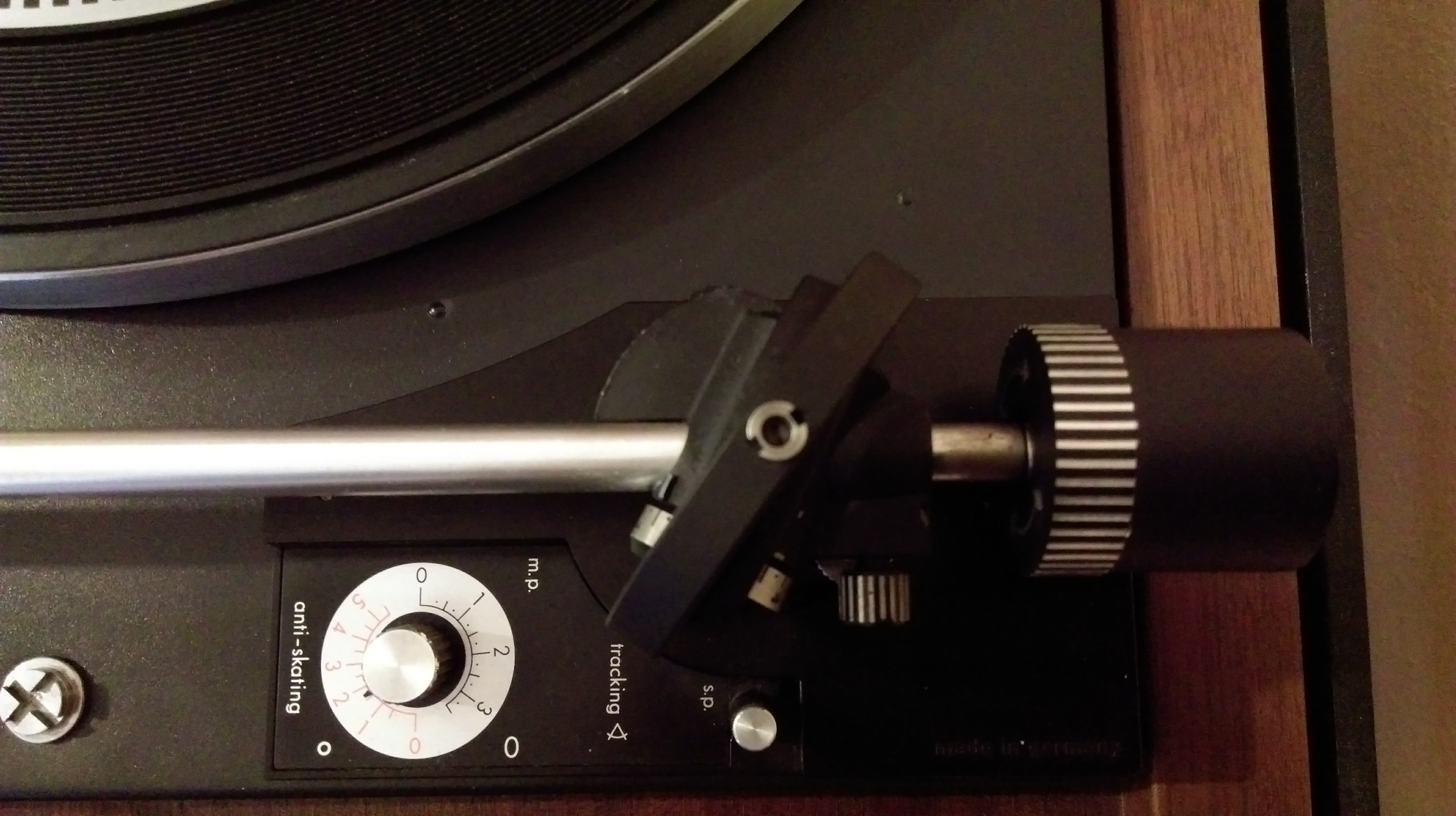

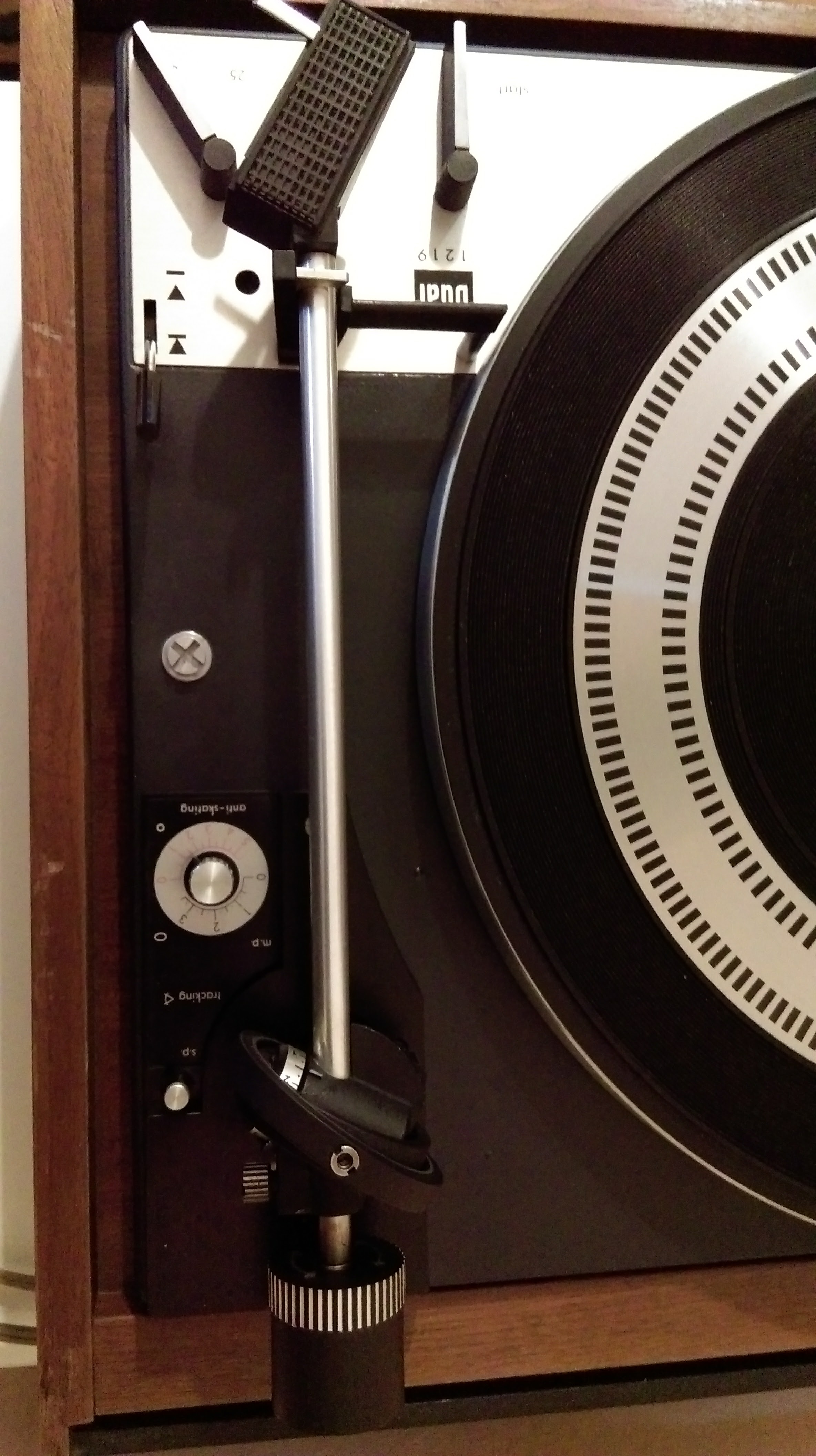

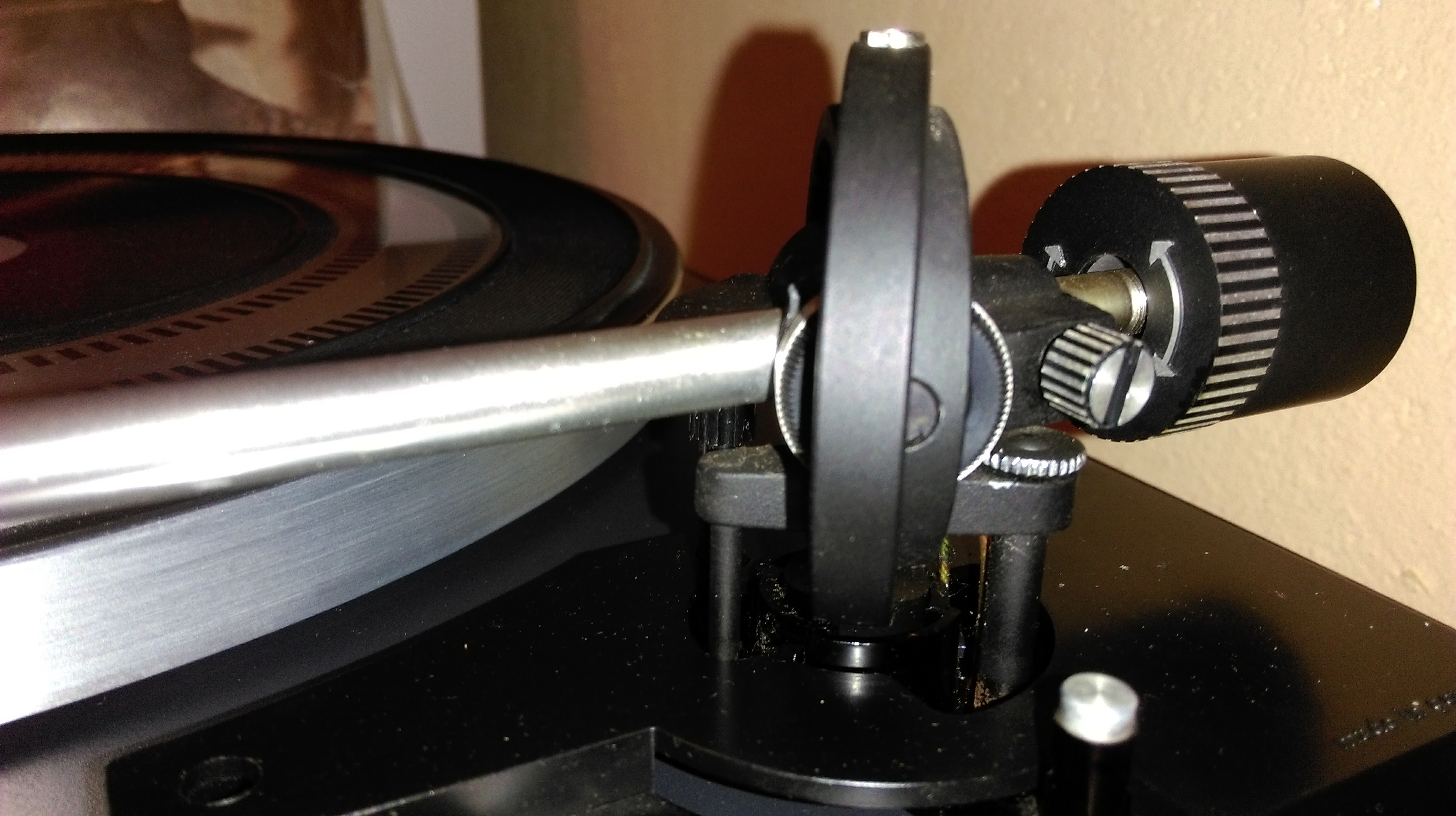

Dopiero wróciłem i mogłem zdjęcia zrobić, jak będziesz jakiś potrzebował jeszcze to dorobię.

[olsza84]

Z tej perspektywy wygląda to wszystko tak jak powinno być. Żadnego przesunięcia nie widzę. Przy montażu ramienia przed dokręceniem śruby od spodu, trzeba zewnętrzny pierścień przekręcić w stronę wskazówek zegara aż się poczuje opór i dopiero wtedy dokręcamy śrubę. Ale u Ciebie jest ok. Jest jeszcze opcja, że te 2 długie nogi wewnętrznego pierścienia odchodzące w dół, w stronę segmentu mogą być przekrzywione. Często to efekt jakichś upadków ale nie lekceważył bym tego. Tylko żeby to ocenić to trzeba znowu ramię wyjąć

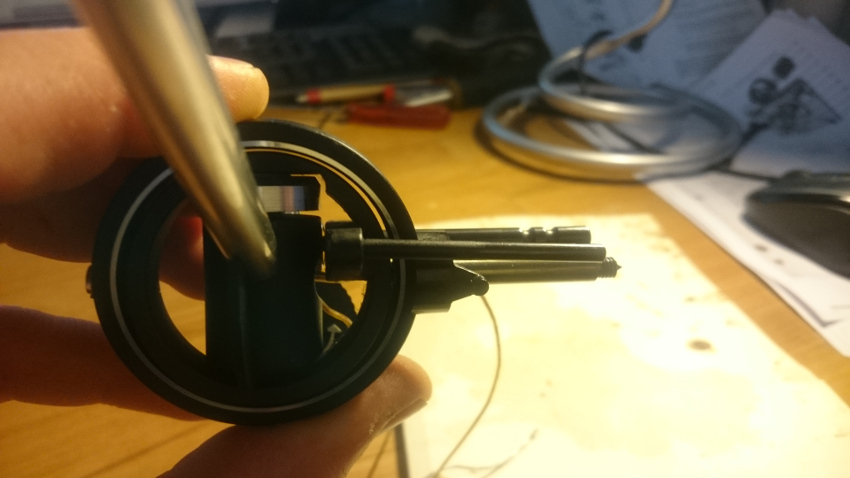

Dla przykładu zdjęcie nieakceptowalnego skrzywienia:

Poza tym? Hmm... Czy regenerowałeś mode selectora? Czy guma jest w nim cała? Nie haczy nigdzie o segment? Czy w trybie multi również ramię opada za wcześnie?
Czy przy wyważonym ramieniu w stanie lewitacji i przy zerowym AS ramię stoi w miejscu? Kable ramienia nie przeszkadzają w ruchu? Nie są napięte? Ramię porusza się płynnie?
Ustaw wysokości liftu w automacie i manualu i sprawdź:
- wyjmij wtyczkę z gniazdka
- włącz start i kręć talerzem do momentu aż ramię ustawi się w najwyższej możliwej pozycji
- ustaw pokrętłem przy ramieniu wysokość tak, aby dolna krawędź headschella była wyżej od krawędzi stopki o 3 mm
- kręć dalej talerzem aż automatyka wróci do neutralnej pozycji i zwolni się dźwignia start/stop
- podnieś ramię wajchą i ustaw podobnie jak wyżej ale śrubą obok anyskatingu

[sender13]

Przy montażu ramienia przed dokręceniem śruby od spodu, trzeba zewnętrzny pierścień przekręcić w stronę wskazówek zegara aż się poczuje opór i dopiero wtedy dokręcamy śrubę.

Tak zrobiłem.

Jest jeszcze opcja, że te 2 długie nogi wewnętrznego pierścienia odchodzące w dół, w stronę segmentu mogą być przekrzywione.

Tego nie sprawdzałem...

Poza tym? Hmm... Czy regenerowałeś mode selectora? Czy guma jest w nim cała? Nie haczy nigdzie o segment? Czy w trybie multi również ramię opada za wcześnie?

Mode selectora nie regenerowałem, ale na pewno nic nie haczy, patrzyłem na wyjętym gramofonie z plinty i ten 'bolec', który jest skoordynowany z ramieniem (nie wiem jak to opisać) uderza w ramię od ustawienia wielkości płyty, o nic nie zahacza,żeby się zatrzymał wcześniej niż teoretycznie powinien. (mam nadzieję, że wiesz o czym piszę). A ramię i tak opada za wcześnie..
A wysokość liftu ustawię już jutro i edytuję post

Edit:

Czy przy wyważonym ramieniu w stanie lewitacji i przy zerowym AS ramię stoi w miejscu? Kable ramienia nie przeszkadzają w ruchu? Nie są napięte? Ramię porusza się płynnie?
Ustaw wysokości liftu w automacie i manualu i sprawdź:
- wyjmij wtyczkę z gniazdka
- włącz start i kręć talerzem do momentu aż ramię ustawi się w najwyższej możliwej pozycji
- ustaw pokrętłem przy ramieniu wysokość tak, aby dolna krawędź headschella była wyżej od krawędzi stopki o 3 mm
- kręć dalej talerzem aż automatyka wróci do neutralnej pozycji i zwolni się dźwignia start/stop
- podnieś ramię wajchą i ustaw podobnie jak wyżej ale śrubą obok anyskatingu

Przy wyważonym ramieniu i zerowym AS ramie ucieka na stopkę. Kable nie są napięte, ale ramie porusza się płynnie.

Po ustawieniu liftu tak jak opisałeś w automacie i manualu nadal jest tak samo.. A ramię na w trybie multi jeszcze milimetr wcześniej opada niż w trybie single.

[olsza84]

Przy wyważonym ramieniu i zerowym AS ramie ucieka na stopkę. Kable nie są napięte, ale ramie porusza się płynnie.

Ok czyli przy okazji już wiesz, że masz coś nie tak z antyskatingiem. Ale rozumiem, że to nie jest problem że ramię będąc już nad płytą i opadając, ucieka i nie trafia w rozbiegówkę? Tylko całkowicie po prostu automat nie doprowadza ramienia i ramię opada przed płytą? Tak to zrozumiałem. Jeżeli tak, to pozostaje sprawdzenie jak niżej

Tego nie sprawdzałem...

Musisz to sprawdzić dla pewności. Póki co nie mam innego pomysłu. Wszystko wskazuje, że coś jest nie tak z ustawieniem segmentu. Warto jeszcze raz rozłożyć, sprawdzić te "nogi" czy są proste i złożyć jeszcze raz.

Są jeszcze takie oczywistości jak stalowa kulka pod szyną prowadzącą (ta srebrna pod talerzem). Sprawdź czy jest na miejscu, choć pewnie tak.

[sender13]

Są jeszcze takie oczywistości jak stalowa kulka pod szyną prowadzącą (ta srebrna pod talerzem). Sprawdź czy jest na miejscu, choć pewnie tak.

Kulka pod szyną prowadzącą jest na miejscu.

Ok czyli przy okazji już wiesz, że masz coś nie tak z antyskatingiem. Ale rozumiem, że to nie jest problem że ramię będąc już nad płytą i opadając, ucieka i nie trafia w rozbiegówkę? Tylko całkowicie po prostu automat nie doprowadza ramienia i ramię opada przed płytą? Tak to zrozumiałem. Jeżeli tak, to pozostaje sprawdzenie jak niżej

Dobrze rozumiesz, że to nie wina antyskatingu, ale jego da się pewnie poprawić, żeby było ok, tylko nie podoba mi się pomysł wyjmowania segmentu ramienia, bo znów muszę pół gramofonu rozebrać... Ale rzeczywiście wygląda jakby coś tam było pokrzywione. A jeżeli te nóżki są krzywo to da się wyprostować czy trzeba wymieniać całe ramię?
