Ustawianie wkładki

[krzysius1978]

Witam, panowie zabijcie mnie, ja tego ustawiania wkładki nie rozumiem, przecież jeżeli ustawie sobie punkt A. na szablonie od kalibracji (tym od Wamatu 'niemieckim') a potem przesunę talerz o kilka stopni 'do przodu' żebym mógł przesunąć ramię z igłą nad punkt B. to niezależnie jak ustawię wkładkę w tym headshellu, zawsze będzie się zgadzać. Co za różnica czy ona jest bardziej do przodu, czy bardziej do tyłu, skoro ruszając talerzem przesuwam szablon...nie kumam za cholerę...

[zbyszek1982]

Wydrukuj sobie szablon z łukiem i dwoma punktami kontrolnymi. Z takim szablonem talerz pozostaje nieruchomy.

[Tarkus]

Czekam na nową igłę, więc możliwe, że czeka mnie pewnie korekta azymutu. Płyty testowej na razie nie mam, zatem trzeba będzie ustawiać "na lusterko" (użyję do tego celu pewnie CDR-a). I teraz tak:
Gdy igła "ląduje"na nieruchomej powierzchni, to zawsze "przekrzywia się" w jedną stronę - rzecz jasna, w rowku kręcącej się płyty zachowałaby się zapewne inaczej, ale trudno byłoby to stwierdzić wizualnie. Kiedy zatem igła ma być pionowa? Wtedy, gdy "stoi" na tej nieruchomej powierzchni, czy wtedy, gdy jest "tuż" nad nią?

PS. A może jednak radzicie koniecznie "szarpnąć się" na testówkę, lub ktoś mógłby pożyczyć? Gdyby co, mieszkam między Krakowem a Katowicami, piszcie na priv.

[klin]

Do poprawnego ustawienia azymutu nie wystarczy sama płyta niestety. Trza do tego jeszcze albo miernik albo kartę dźwiękową i mierzyć przesluchy w kanałach.
Tak się zbieram do opisania ustawiania azymutu przy pomocy karty i audacity.

[darkman]

No byłoby nieźle. Spręż się!

[Tarkus]

http://www.winyl.net/viewtopic.php?p=107713#p107713
Tutaj zbyszek1982 ktoś o tym trochę napisał. nie wiem, czy program przez niego użyty jest darmowy, być może tak.

Ale wracając do "lusterka" i mojego głównego pytania - w którym momencie ostrze igły powinno być pionowe?

[darkman]

przy pomocy karty i audacity.

Tarkus, tnx. Zanam ten materiał, ale w kompie mam już to o czym napisał Klin. Czyli zero wysiłku i mam wytrenowane obróbki dźwięku w audiacity + tę sama płytę testową co Klin.

[klin]

Wytłumaczcie mi proszę jak to jest z tym "overhang" i "pivot to spindle". Albo ja czegoś zupełnie nie rozumiem albo coś tu nie gra...
Która wartość jest istotniejsza? Przecież pozycja igły we wkładkach nie jest identyczna (??)...chodzi mi o odległość igły od śrub mocujących wkładkę do koszyka SME. Przy stałym narzuconym "pivot to spindle", ze zmianą wkładki musi się wiązać zmiana overhang...
To dlaczego przy takim SME, producent podaje wymiary "overhang" i "pivot to spindle"? Dla jakiej wkładki oni to podają?

[Wojtek]

Pozycja igły, wymiary wkładek, headshelli, itd. To nie T4P więc jest tych zmiennych trochę i stąd te wartości geometryczne dzięki którym można te różnice jakoś okiełznać

W praktyce te wartości (overhang i pivot to spindle) są równoważne, gdyż obydwie mają wpływ na długość efektywną.

Nie wiem o jakim ramieniu SME piszesz (i sam nie siedzę zbyt mocno w temacie SME, różnicach itd.), ale w praktyce jeśli np. nie mielibyśmy możliwości ustawienia overhang (bo np. headshell ramienia na to nie pozwala) to możemy operować pivot to spindle w podstawie ramienia, żeby osiągnąć odpowiednią geometrię.

Jaki jest prawdziwy problem? Nie wiesz jak ustawić wkładkę w nowej zabawce?

[WQ_86]

Panowie od niedawna stałem się posiadaczem SL-Q2.
Oczywiście na początek chciałem sprawdzić położenie wkładki, czy wystarczy mi do tego ten szablon ??

Następnie azymut niestety ale na lusterko ;/ no i siła nacisku też trochę na oko (brak wagi), overhang (linijka, suwmiarka).
Czy coś jeszcze powinienem sprawdzić ??

[WQ_86]

Spróbowałem ale niestety nie udało się. Niby overhang jest 52 mm a na szablonie to nie gra ;/
Wkładka technics 207C. Czy muszę szablonem przesuwać aby punkty się zgrały czy szablon ma być nieruchomo ??

[rajaz]

52mm to nie overhang tylko odległość czubka igły od krawędzi kołnierza headshella. Ten szablon ma leżeć nieruchomo, a czubek igły ma się poruszać po łuku. Przedłużenie ramienia krzyża w punkcie C musi leżeć na linii pivot-spindle.


[WQ_86]

52 mm ma bo sprawdzałem.

• Przedłużenie ramienia krzyża w punkcie C musi leżeć na linii pivot-spindle.

Powiem szczerze nie bardzo rozumiem

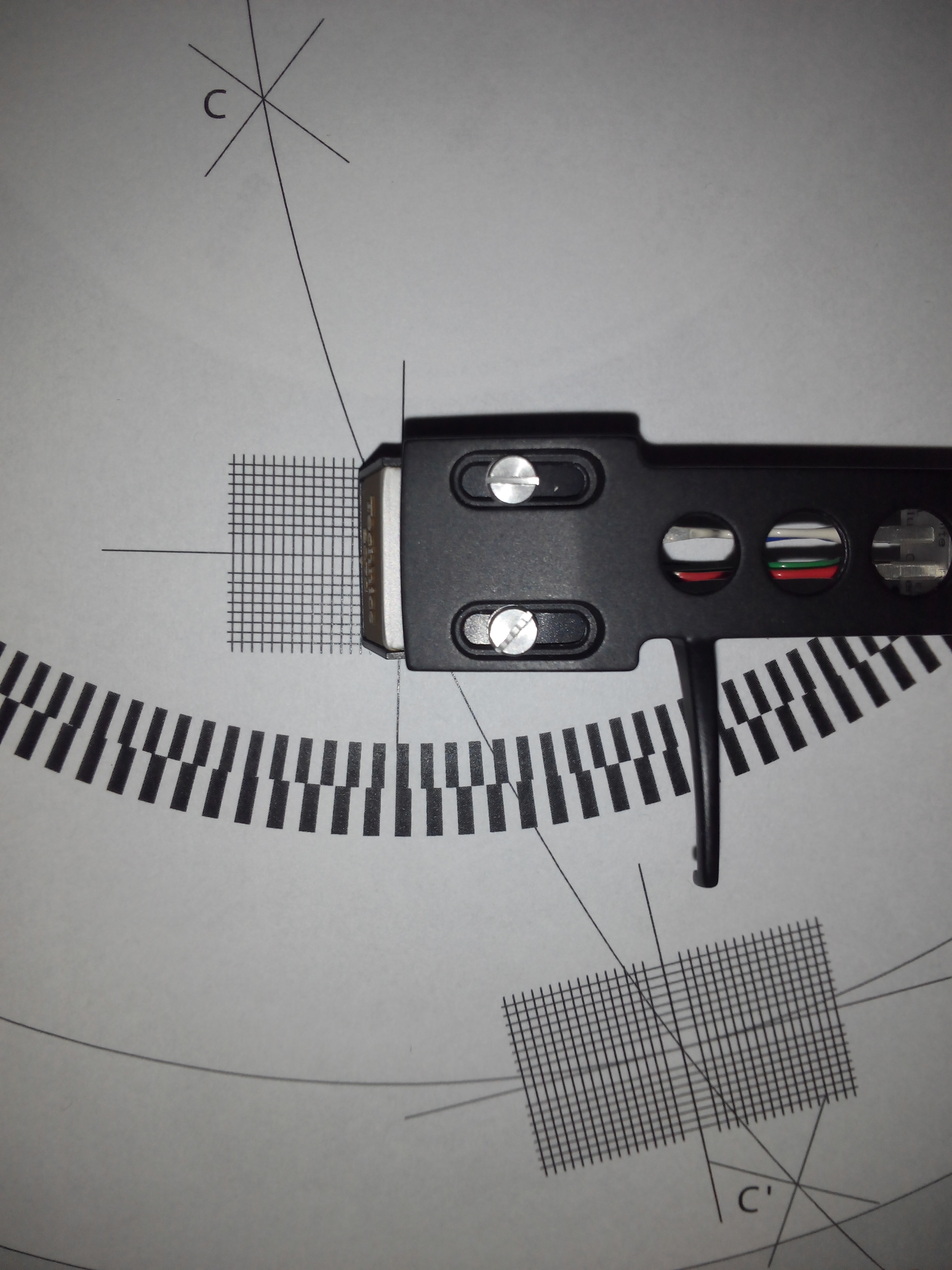

Poniżej kilka fotek, co sądzicie

Podobny problem znalazłem tutaj.http://www.audiostereo.pl/za-lekki-headshell_95929.html

[rajaz]

Pozwoliłem sobie zrobić taki rysunek z opisem, tłumacząc przy okazji pewne rzeczy. Może to trochę rozjaśni sprawę. Rysunek oczywiście poddaję pod dyskusję, mogę go skorygować i uzupełnić. Może przyda się dla potomności:

JPG:

[rajaz]

Wersja PDF:

gramofon.pdf

(16.13 KiB) Pobrany 154 razy
