Beovox S-60
-
- Posty: 1929
- Rejestracja: 12 sty 2015, 19:09
- Gramofon: Technics SL1300
- Lokalizacja: Górny Śląsk
Beovox S-60
Beovox S-60

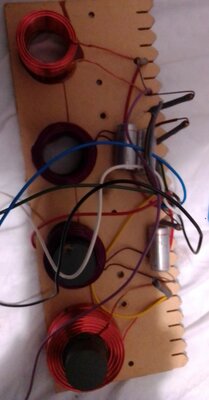

W cewce (dolna ta największa) chyba powinien być rdzeń...tzn był, ale chyba nieoryginalnych (druga fota)
W cewce (dolna ta największa) chyba powinien być rdzeń...tzn był, ale chyba nieoryginalnych (druga fota)
- Bacek
- Posty: 2640
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Beovox
Wygląda jak by nawet nie jeden a trzy.
To jest w ogóle jakaś dziwna koncepcja.jak by cewka powierzana której potem dostawiono rdzenie.
Dobrze było by mieć schemat i to pomierzyć.
To jest w ogóle jakaś dziwna koncepcja.jak by cewka powierzana której potem dostawiono rdzenie.
Dobrze było by mieć schemat i to pomierzyć.
Klipsch LaScala i analogowo cyfrowa herezja.
-
- Posty: 1929
- Rejestracja: 12 sty 2015, 19:09
- Gramofon: Technics SL1300
- Lokalizacja: Górny Śląsk
Re: Beovox

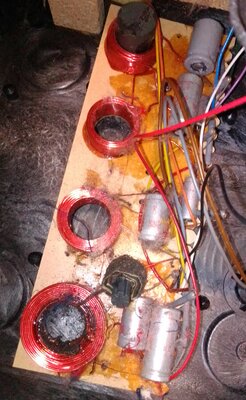

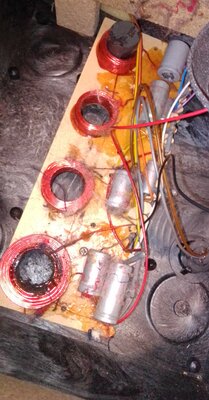

Zwrotka z Twojej foty wygląda jakby była po modyfikacji

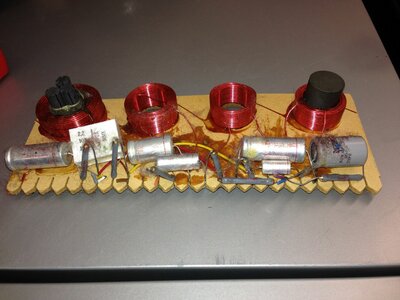

A zwrotka z S 45-2 wygląda tak
A zwrotka z S 45-2 wygląda tak
-
- Posty: 561
- Rejestracja: 18 gru 2018, 12:02
- Gramofon: Sony PS-X50
- Lokalizacja: Płock
Re: Beovox
Sony PS-X50
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
lampa EL34 by Misse, Yaqin MS-30L, Ugoda
Preamp PeeCeeBee
pre MaCaBRiaa
Philips CD 350 (mod by Martynka) Beogram CD 7000
DAC Topping D50S l1541gold dac (mod by Martynka)
Kolumny DIY
-
- Posty: 1929
- Rejestracja: 12 sty 2015, 19:09
- Gramofon: Technics SL1300
- Lokalizacja: Górny Śląsk
Re: Beovox S-60
Dzięki ebola
Podpiąłem kolumny bez rdzenia w cewkach i grają
A teraz bedzie pytanie gupiego...
Co zmieniają w brzmieniu te całe rdzenie, czy podłączając kolumny bez dedykowanych rdzeni czymś ryzykuję? Spalę któreś głośniki, coś w zwrotkach czy wzmak?
Podpiąłem kolumny bez rdzenia w cewkach i grają
A teraz bedzie pytanie gupiego...
Co zmieniają w brzmieniu te całe rdzenie, czy podłączając kolumny bez dedykowanych rdzeni czymś ryzykuję? Spalę któreś głośniki, coś w zwrotkach czy wzmak?
- Bacek
- Posty: 2640
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Beovox S-60
Rdzeń zwiększa indukcyjność cewki. Po zmniejszeniu indukcyjności cewki zwrotnica nie dział tak jak została zaprojektowana, jej filtr będzie rozstrojony.
Jeżeli to cewka L1 to niskotonowy będzie grał wyżej bardziej nakładając pasmo na średniotonowy i tyle, nic fizycznie mu nie grozi.
Jeżeli L3 to tweetery dosnaną więcej dołu co daje analogiczną sytuację. W skrajnych przypadkach możne to doprowadzić do awarii wysokotonowców ale zdalnie ciężko wyrokować
W obydwu paczkach zwrotnica tak wygląda?
Na twojej fotce widać że jeden rdzeń tam na zewnątrz się poniewiera, może w tej wersji był tylko jeden. Trzeba było by wpakować i zmierzyć indukcyjność.
Jeżeli to cewka L1 to niskotonowy będzie grał wyżej bardziej nakładając pasmo na średniotonowy i tyle, nic fizycznie mu nie grozi.
Jeżeli L3 to tweetery dosnaną więcej dołu co daje analogiczną sytuację. W skrajnych przypadkach możne to doprowadzić do awarii wysokotonowców ale zdalnie ciężko wyrokować
W obydwu paczkach zwrotnica tak wygląda?
Na twojej fotce widać że jeden rdzeń tam na zewnątrz się poniewiera, może w tej wersji był tylko jeden. Trzeba było by wpakować i zmierzyć indukcyjność.
Klipsch LaScala i analogowo cyfrowa herezja.
-
- Posty: 1929
- Rejestracja: 12 sty 2015, 19:09
- Gramofon: Technics SL1300
- Lokalizacja: Górny Śląsk
Re: Beovox S-60
Zakładając, że to cewka niskotonowego to czy rdzeń musi mieć jakąś konkretną grubość?
Wydaje mi się, że na fotce, którą wkleileś jest org rdzeń czyli trzy cienkie do kupy, u mnie w obu były pojedyncze cienkie rdzenie, pewnie komuś było za dużo basu i usunął pozostałe
- Bacek
- Posty: 2640
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Beovox S-60
Rdzeń powinien być taki żeby zmierzona indukcyjność była taka jak w na schemacie. A czy wystarczy jeden czy kilka to już wróżenie z fusów.
Na mojej fotce jest 3 ale w produkcji różne zmiany wprowadzano. To jest jakieś niestandardowe rozwiązanie z tak dokładnymi rdzeniami.
Na mojej fotce jest 3 ale w produkcji różne zmiany wprowadzano. To jest jakieś niestandardowe rozwiązanie z tak dokładnymi rdzeniami.
Klipsch LaScala i analogowo cyfrowa herezja.
-
- Posty: 1929
- Rejestracja: 12 sty 2015, 19:09
- Gramofon: Technics SL1300
- Lokalizacja: Górny Śląsk
Re: Beovox S-60
W takim razie wstawię w środek cewki ten jeden cienki rdzeń bo tak wynika ze schematu Na rysunku graficznie pokazującym zwrotnicę widać, że jest jeden cienki rdzeń. I niech mi ktoś powie, że nie znam się na schematach
- Bacek
- Posty: 2640
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: Beovox S-60
Nie znasz się . Na schemacie rdzeń jest rdzeń, nieważne jaki ma kształt.
Klipsch LaScala i analogowo cyfrowa herezja.
-
- Posty: 1929
- Rejestracja: 12 sty 2015, 19:09
- Gramofon: Technics SL1300
- Lokalizacja: Górny Śląsk
Re: Beovox S-60
W linku, który wkleił ebola, jest rys zwrotki na którym widać, że w jednej cewce jest gruby rdzeń, a w drugiej cienki i tak zrobiłem zgodnie z rysunkiem
I grają

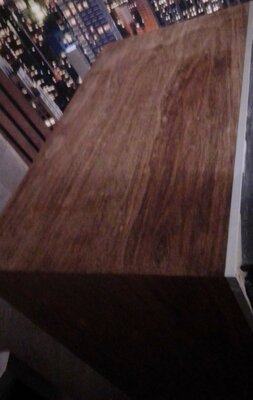

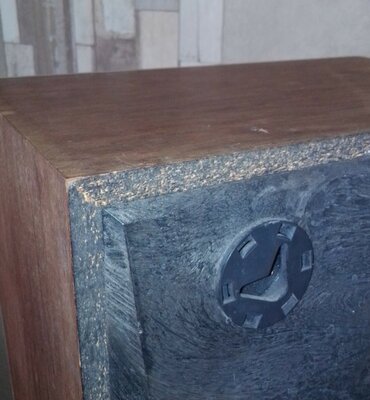

To jeszcze odnowienie paczek. Myślałem, że jest fornir, ale to chyba winyl...? Pytam bo chciałbym to jakoś odnowić
- jogurteq
- Posty: 679
- Rejestracja: 29 maja 2020, 20:12
- Gramofon: Pioneer PL-50L II
- Lokalizacja: Śląskie
Re: Beovox S-60

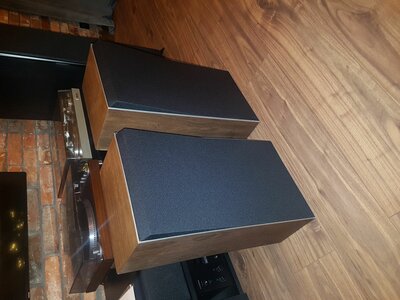

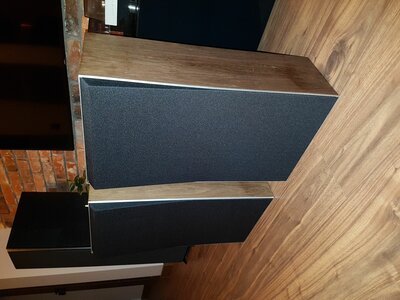

Troszkę je Latro ogarnąłem . Dzięki za transakcję. Grają przyjemnie .
Jeszcze szukam jakichś stojaczków dla nich .
Jeszcze szukam jakichś stojaczków dla nich .
Pioneer PL-50L II - Kenwood KA-9150 - Kenwood KT-7550 - Sansui A-80 - Onkyo TX-NR686 - Klipsch RP-8000F - RP-500C - RP-400M - Klipsch R-115SW - Bang&Olufsen S60 - Philips CD473 - Chromecast Audio (2015)
-
- Posty: 2015
- Rejestracja: 27 wrz 2016, 18:42
- Lokalizacja: Bydgoszcz
Re: Beovox S-60
Badzo sympatycznie już paczki wyglądają A znaczków oryginalnych nie masz?
W razie co można takie zastępcze od my frienda
https://pl.aliexpress.com/item/10050018 ... hweb201603_
W razie co można takie zastępcze od my frienda
https://pl.aliexpress.com/item/10050018 ... hweb201603_
Creative E-MU 0204 || Rotel RA-12 || Heco P3302 || Superlux HD 681 ||AKG K551
Onkyo C-7030 || Onkyo TX-8020|| Grundig Box 353 || Yamaha RX-E410 || Saba Box C450
Onkyo C-7030 || Onkyo TX-8020|| Grundig Box 353 || Yamaha RX-E410 || Saba Box C450
- jogurteq
- Posty: 679
- Rejestracja: 29 maja 2020, 20:12
- Gramofon: Pioneer PL-50L II
- Lokalizacja: Śląskie
Re: Beovox S-60
No znaczków nie ma. Może coś się znajdzie w przyszłości .
