Lampy w końcówce mocy

[aarset]

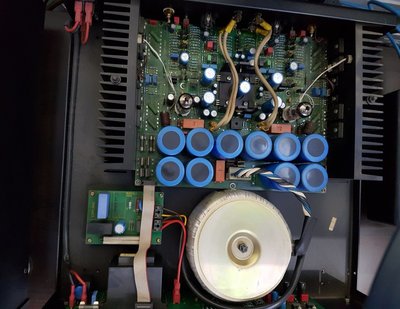

Mam pytanie do kolegów elektroników i nie tylko. Czy patrząc na poniższe zdjęcie można określić jaką rolę pełnią dwie podwójne triody 12AU7A. Czy pracują w stopniu wejściowym, sterującym...? Pytam bo przyszła pora na ich wymianę i zastanawiam w jakim stopniu mogą one wpływać na charakter brzmienia.

[chudy_b]

W stopniu końcowym to raczej nie pracują, bo tam pracuja widoczne na zdjęciu przykręcone do radiatora tranzystory. Jaką dokładnie rolę pełnią, to bez schematu nie umiem powiedzieć.

[aarset]

Niestety do schematu tego Coplanda (CSA 515) nie dotarłem.

[zbyszek1982]

A jakie masz tam te lampy?

[aarset]

A jakie masz tam te lampy?

Podwójne triody małej mocy 12AU7A (ECC82) i stąd podejrzewam, że to raczej stopień wejściowy.

[zbyszek1982]

Podwójne triody małej mocy 12AU7A (ECC82) i stąd podejrzewam, że to raczej stopień wejściowy.

Chyba niedostatecznie sprecyzowałem pytanie. Chodziło mi o ich producenta.

[aarset]

Edicron.

[zbyszek1982]

Edicron.

Czyli nie jakieś super drogie, bo to chyba tungsram robił. Najlepiej będzie jak poszukasz dobranej pary NOS, jakieś RFT (tańsze) albo wojskowe Janki.

[aarset]

Czyli nie jakieś super drogie, bo to chyba tungsram robił. Najlepiej będzie jak poszukasz dobranej pary NOS, jakieś RFT (tańsze) albo wojskowe Janki.

Właśnie zamówiłem: Lampy 5814A SYLVANIA ECC82 12AU7 E82CC - dobrana para lata 60-te

[MISSE]

Jak stwierdziłeś agonie lamp???

Cena za ecc82 jest jeszcze dość niska więc możesz kupić sobie kilka kompletów różnych firm na zapas

oczywiście bez zaplecza mierniczego polecam
http://sklep.lampyelektronowe.pl/?wynik ... &sPriceTo=

pewny sklep i można poprosić o dobranie lamp parami lub o lampy zbalansowane

[aarset]

Jak stwierdziłeś agonie lamp???

Prawdę mówiąc to nie wiedziałem, że one tam w ogóle są. Ale jakiś czas temu zauważyłem, że coś się dzieje ze skrajami pasma a jeszcze później zaczęło się jakieś ekranowanie to i rozkręciłem dziada. Ma już kilka lat a lampy nie są wieczne.

oczywiście bez zaplecza mierniczego polecam
http://sklep.lampyelektronowe.pl/?wynik ... &sPriceTo=

pewny sklep i można poprosić o dobranie lamp parami lub o lampy zbalansowane

Dzięki za linka ale znam już ten sklep. Kupowałem tam lampy do przedwzmacniacza. Bardzo miła i fachowa obsługa.

[kijek]

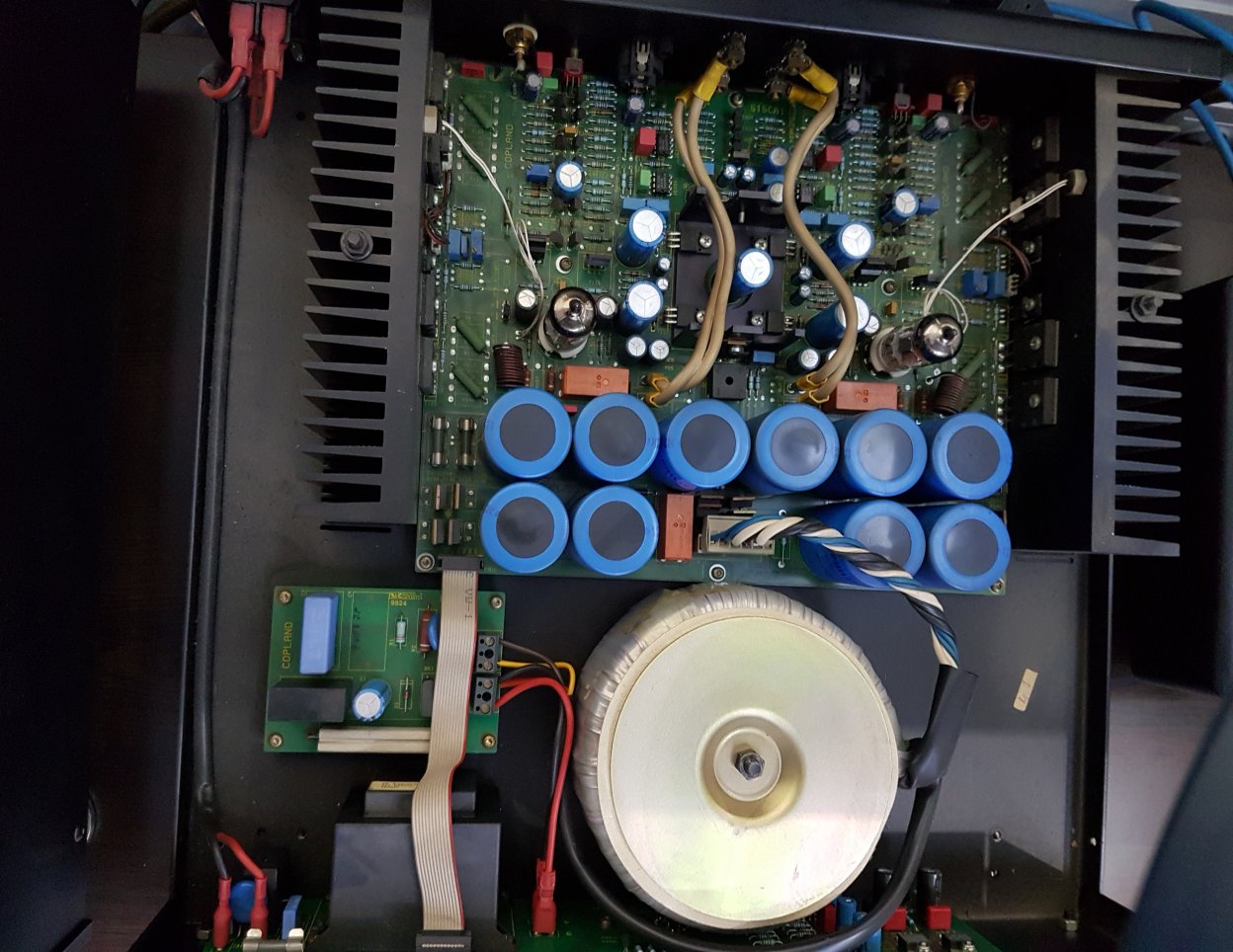

Jako, że jeszcze nikt nie odpowiedział na najmniej istotne pytanie w wątku, to już spieszę z pomocą Te ECC82 pracują w stopniu napięciowym wzmacniacza zaraz za wzmacniaczem różnicowym zrealizowanym na tych tranzystorach wokół kondensatora na środku Po stopniu napięciowym mamy stopień przeciwsobny (końcówkę) na tranzystorach
Takie wciskanie lamp na siłę, bo wielkiego wpływu na brzmienie nie mają. Co ciekawe - tylko jedna trioda z każdej lampy jest wykorzystywana

[aarset]

Dzięki za wyczerpująca odpowiedź

[MISSE]

Nie oglądałem schematu ale jeśli konstruktor nie był złośliwy to zamiana baniek miejscami spowoduje, że teoretycznie mamy dwie nieużywane połówki.

To teoria, ale w praktyce bywa zawsze na odwrót

[aarset]

Nie oglądałem schematu ale jeśli konstruktor nie był złośliwy to zamiana baniek miejscami spowoduje, że teoretycznie mamy dwie nieużywane połówki.

To teoria, ale w praktyce bywa zawsze na odwrót

Właśnie tak zrobiłem i mikrofonowanie ustało a i dźwięk jakby inny . Tak czy owak czekam na nowe lampy.
