Amplituner Onkyo TX-7320 problem ze strojeniem FM

#1

Post autor: dev »

Ustawiłem dziś w pracy taki amplitunerek jak w temacie, głównie do gramofonu, ale niedługo ma grać w domu u rodziców.

Drogi nie był, ale miał być sprawny, przetestowany, niegrzebany itp bzdety.
Amplituner oczywiście do końca sprawny nie jest - zdaje się jest rozregulowana głowica FM.
Tuner nic nie znajduje na automacie, a po ustawieniu manualnym tam gdzie coś powinno być odbiór jest baaardzo kiepski i o stereo można zapomnieć.
Można powiedzieć, że funkcja tunera nie działa.

Oddałbym go, ale przy pierwszym podłączaniu kolumn dosłownie w rękach rozpadł mi się jeden terminal (typu blaszka + sprężynka), pękł ten plastikowy element, który się podnosi by wsunąć kabel między blaszki. Więc zwrot odpada, "no bo zepsułem" :?

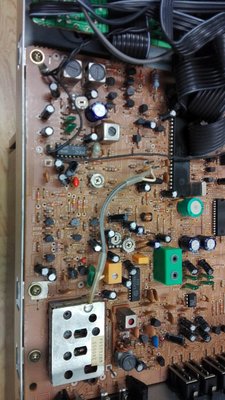

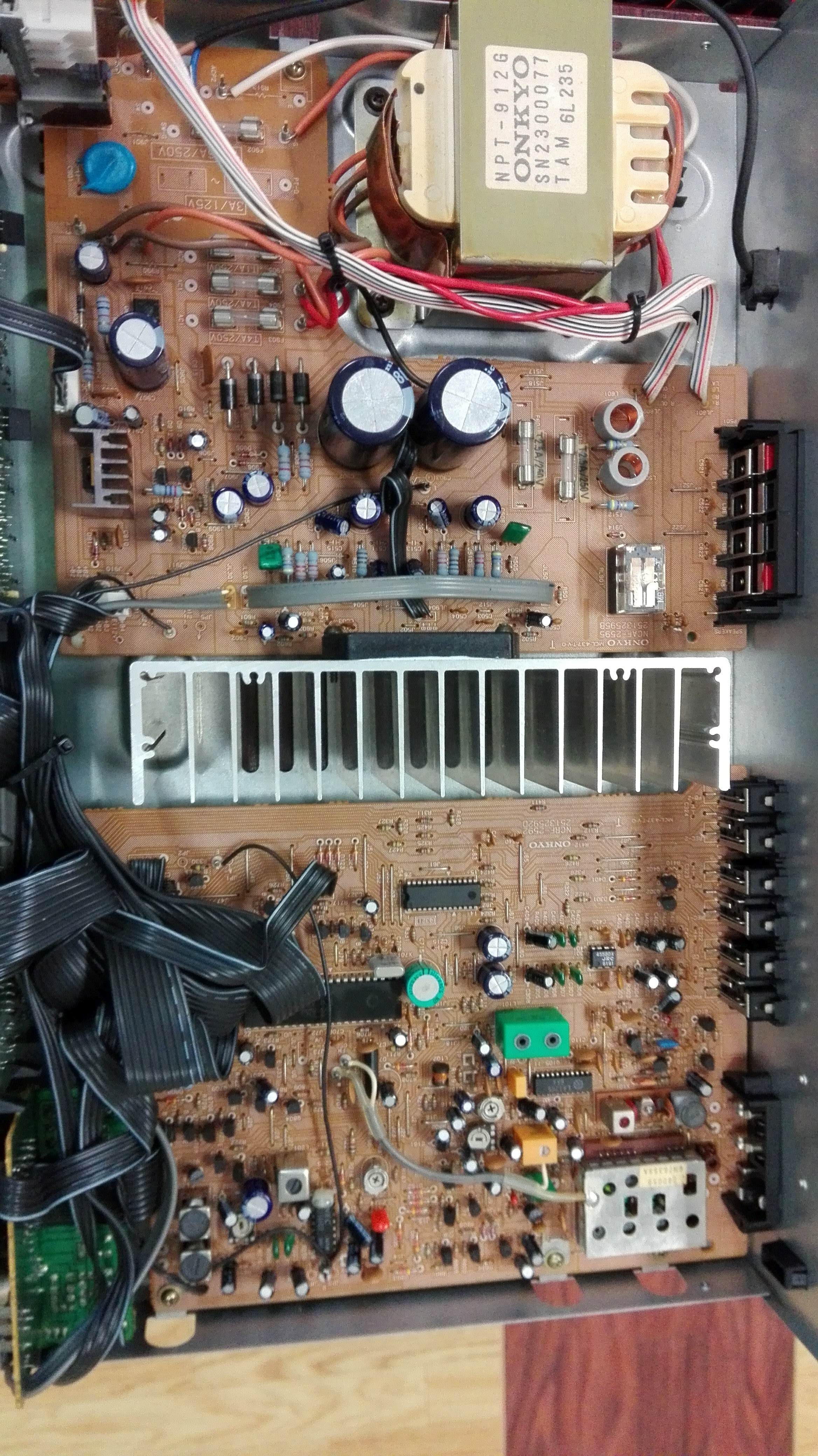

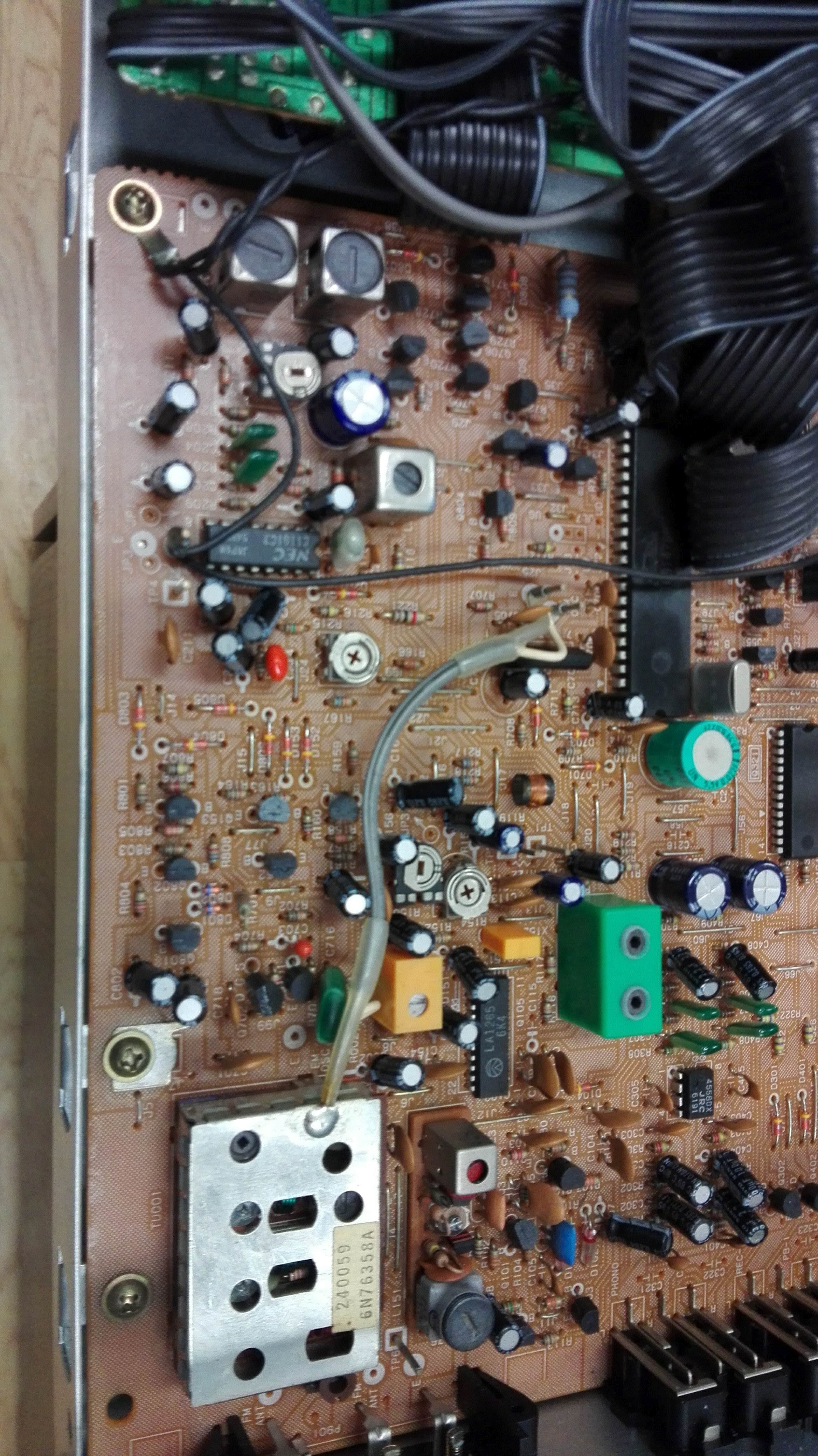

Zajrzałem do środka:


Pytanie - który potencjometr służy do dostrojenia głowicy?
Niestety nie wpadłem nigdzie na serwisówkę do tego modelu, a nie chcę kręcić czym popadnie.
1. SONY PS-X60 === ONKYO A-8780 INTEGRA === ONKYO DX-7510 === ONKYO TA-2360 === KEF CRESTA 3
2. SONY PS-22 === KENWOOD KA-6100 === GRUNDIG CD-8150 === ARCUS LOTUS TS-100
3. SONY PS-10F === ONKYO TX-9031RDS === ARCUS TS-100
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#2

Post autor: zbyszek1982 »

Sprawdź najpierw czy elektrolity w sekcji tunera są sprawne.
Szkoda, że nie masz serwisówki, bo by można sprawdzić napięcia.

Jeżeli nikt wcześniej nie kręcił, to głowica się raczej sama nie rozstroiła.
Awatar użytkownika
dev
Posty: 479
Rejestracja: 16 mar 2015, 10:37
Gramofon: PS-X60, PS-X4, PS-22

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#3

Post autor: dev »

No właśnie śmiem wątpić czy nikt nie kręcił... Taki on pewnie niegrzebany, jak i przetestowany...

Zauważyłem, że minimalnie lepszy odbiór jest po przesunięciu o 0,5 MHz od nominalnej częstotliwości. Już kiedyś przerabiałem coś takiego w innym sprzęcie i była to wina głowicy.
Ale wtedy serwis mi to zrobił, bo sam nie byłem w stanie ustawić, a teraz ma grać, a nie stać w serwisie.

Co do kondensatorów - wezmę jutro miernik do pracy i zmierzę opór - powinien pokazać tzw. "nieskończoność" pomiędzy końcówkami?
1. SONY PS-X60 === ONKYO A-8780 INTEGRA === ONKYO DX-7510 === ONKYO TA-2360 === KEF CRESTA 3
2. SONY PS-22 === KENWOOD KA-6100 === GRUNDIG CD-8150 === ARCUS LOTUS TS-100
3. SONY PS-10F === ONKYO TX-9031RDS === ARCUS TS-100
Awatar użytkownika
dev
Posty: 479
Rejestracja: 16 mar 2015, 10:37
Gramofon: PS-X60, PS-X4, PS-22

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#4

Post autor: dev »

Pomierzyłem:

cztery kondensatory wykazują wynik od 70 do 190 Ohm, czyli przebicie, reszta 1, czyli chyba dobrze.

Nie mając nic do stracenia zabrałem się za kręcenie potencjometrami (po uprzednim psiknięciu kontaktem PR) pod metalową obudową, gdzie jak sądziłem jest głowica FM.

Efekt taki, że zaczął odbierać 3-4 stacje, z czego RMFke nawet w stereo 8-) , automat cały czas nic nie znajduje - raz zatrzymał się na tej RMF, później nic.

Rozumiem, że kwestia elektrolitów?
1. SONY PS-X60 === ONKYO A-8780 INTEGRA === ONKYO DX-7510 === ONKYO TA-2360 === KEF CRESTA 3
2. SONY PS-22 === KENWOOD KA-6100 === GRUNDIG CD-8150 === ARCUS LOTUS TS-100
3. SONY PS-10F === ONKYO TX-9031RDS === ARCUS TS-100
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#5

Post autor: zbyszek1982 »

Trzeba było najpierw wymienić wadliwe elektrolity, a potem kręcić. Zaznaczyłeś chociaż pozycje wyjściowe tych potencjometrów?
Awatar użytkownika
dev
Posty: 479
Rejestracja: 16 mar 2015, 10:37
Gramofon: PS-X60, PS-X4, PS-22

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#6

Post autor: dev »

Nie zaznaczyłem :oops:

Wiem, że nie postępuję zgodnie ze sztuką, ale sam i tak nie podejmę się wymiany kondensatorów, więc jeśli ewentualnie oddam go w tym celu do serwisu, to przyznam, że kręciłem i poproszę również o regulację głowicy.

Póki co odbiera te parę stacji, ale w 80% i tak wykorzystuję go do PHONO :D

Dzięki za rady.
1. SONY PS-X60 === ONKYO A-8780 INTEGRA === ONKYO DX-7510 === ONKYO TA-2360 === KEF CRESTA 3
2. SONY PS-22 === KENWOOD KA-6100 === GRUNDIG CD-8150 === ARCUS LOTUS TS-100
3. SONY PS-10F === ONKYO TX-9031RDS === ARCUS TS-100
Awatar użytkownika
caveas
Posty: 595
Rejestracja: 07 sty 2015, 18:32
Gramofon: Telefunken CS20

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#7

Post autor: caveas »

Bawisz się jak małpa dynamitem.
Poszukaj jakiegoś krótkofalowca z praktyką to Ci zestroi.
Co prawda bez wobuloskopu i miernika zniekształceń będzie to trudne, ale nie niemożliwe do osiągnięcia przyzwoitych rezultatów.
Krótkofalarskie zasady "na dole cewkami u góry trymerami" się sprawdzają. Masz wkrętak diamagnetyczny? Poza tym jak popękają rdzenie ferrytowe przy kręceniu to w zasadzie mogiła.
Ar2r
Carver 4000, C-500 Tannoy HPD315A :chores-mowlawn:
Awatar użytkownika
dev
Posty: 479
Rejestracja: 16 mar 2015, 10:37
Gramofon: PS-X60, PS-X4, PS-22

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#8

Post autor: dev »

caveas pisze: Bawisz się jak małpa dynamitem
Spokojnie, to nie Pioneer SX-2500 ;)

No i mam nadzieję, że nie eksploduje po nieprawidłowym zestrojeniu. 8-)
Jest u mnie w okolicy jeszcze warsztat prowadzony przez fachowca takiej trochę starszej daty, który lubi i docenia stare sprzęty.
Przywrócił mi kiedyś do życia głowicę w ampli H-K.
Tu trzeba jeszcze przed tą operacją wymienić parę kondensatorów, więc wcześniej czy później Onkyo do niego trafi, ale póki co cieszy muzą z winyla w pracy :violin:
1. SONY PS-X60 === ONKYO A-8780 INTEGRA === ONKYO DX-7510 === ONKYO TA-2360 === KEF CRESTA 3
2. SONY PS-22 === KENWOOD KA-6100 === GRUNDIG CD-8150 === ARCUS LOTUS TS-100
3. SONY PS-10F === ONKYO TX-9031RDS === ARCUS TS-100
Awatar użytkownika
caveas
Posty: 595
Rejestracja: 07 sty 2015, 18:32
Gramofon: Telefunken CS20

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#9

Post autor: caveas »

Tak 3mać. Obecnie u mnie w fabryce Telefunken RS220CX i Back in Black zamiast porannej kawy; trzeszczy ale kto by się tym przejmował.
Ar2r
Carver 4000, C-500 Tannoy HPD315A :chores-mowlawn:
sbi
Posty: 215
Rejestracja: 01 lut 2016, 20:51

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#10

Post autor: sbi »

dev pisze:Pomierzyłem:
cztery kondensatory wykazują wynik od 70 do 190 Ohm, czyli przebicie, reszta 1, czyli chyba dobrze?
dev pisze:Wiem, że nie postępuję zgodnie ze sztuką, ale sam i tak nie podejmę się wymiany kondensatorów, więc jeśli ewentualnie oddam go w tym celu do serwisu
To w jaki sposób mierzyłeś te kondensatory? Jeśli zrobiłeś to bez wylutowania ich z płytki, to te pomiary są nic nie warte - na wyniki pomiarów ma wpływ wszystko co znajduje się w układzie, nie tylko same kondensatory.
Awatar użytkownika
dev
Posty: 479
Rejestracja: 16 mar 2015, 10:37
Gramofon: PS-X60, PS-X4, PS-22

Re: Amplituner Onkyo TX-7320 problem ze strojeniem FM

#11

Post autor: dev »

sbi pisze: Jeśli zrobiłeś to bez wylutowania ich z płytki, to te pomiary są nic nie warte
Jak widać po tym wątku ekspertem nie jestem, więc szukałem po forach i gdzieś, bodajże na elektrodzie, znalazłem, że w tego typu układach pomiar bez wylutowania jest w 80% poprawny.
Jak pisałem, dla większości kondensatorów wynik jest ok, tylko cztery mają przebicie.

Przyjąłem, że wyniki są prawidłowe, ponieważ objawy na to ewidentnie wskazywały.

Nie wykluczam jednak, że masz rację i wszystkie pomiary można o kant dupy potłuc ;)

Fakty są takie, że tuner nie stroi prawidłowo i ktoś przede mną już grzebał w głowicy, ponieważ była totalnie rozstrojona.

A co tam jeszcze jest, to na 100% powie mi elektronik w serwisie.
